Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

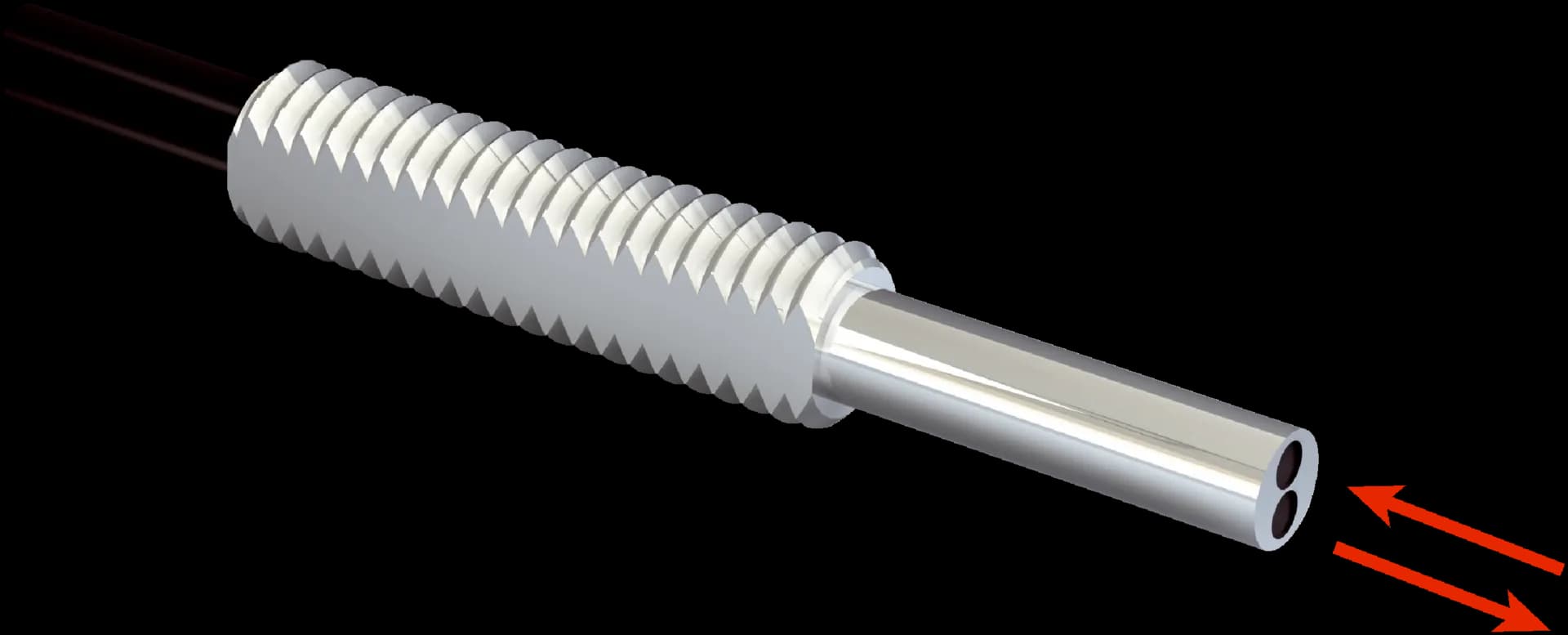

- Конструкция на оптоволоконната глава
- Threaded sleeve, Long end sleeve
- Приложение
- High flexible (static)
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 1,130 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.015 mm
- Ъгъл на разсейване
- 60°
- Вградена леща
- No
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- Yes
- Включено в доставката
- Mounting, 2 x M4 hexagon nut, 2 x washer, adapter sleeves, BF-WLL160-13 (1.3 mm) adapter sleeves, FC fiber cutter (5304141)
Механика
- Излъчване на светлината
- Axial
- Диаметър на резбата (корпус)
- M4
- Диаметър на конуса на оптичното влакно
- ≥ 2.5 mm
- Дължина на конуса на оптичното влакно след 2 mm
- ≥ 65 mm
- Минимален радиус на огъване на крайната втулка
- 10 mm
- Дължина на оптичното влакно
- 2,000 mm
- Радиус на огъване
- 2 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 1.3 mm
- Разположение на влакната
- Singlefiber
- Структура на сърцевината
- 2 x Ø 1,0 mm Singlefiber
- Глава на оптичното влакно
- Stainless steel
- Обвивка
- Polyethylen (PE)
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 21 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +70 °C
Обхвати на детекция с GLL70
- Работен режим 50 µs
- 130 mm
- Режим на работа 250 µs
- 430 mm
- Работен режим 1 ms
- 585 mm
- Режим на работа 4 ms
- 920 mm
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 95 mm
- Работен режим 70 µs
- 315 mm
- Режим на работа 250 µs
- 485 mm
- Работен режим 500 µs
- 525 mm
- Работен режим 1 ms
- 645 mm
- Работен режим 2 ms
- 840 mm
- Работен режим 8 ms
- 1,130 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 90 mm
- Работен режим 70 µs
- 300 mm
- Режим на работа 250 µs
- 500 mm
- Работен режим 2 ms
- 900 mm
- Работен режим 8 ms
- 1,400 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 120 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 160 mm
- Режим на работа 250 µs
- 290 mm
Класификации
- ECLASS 5.1.4
- 27270905
- ECLASS 6.0
- 27270905
- ECLASS 7.0
- 27270905
- ECLASS 8.0
- 27270905
- ECLASS 9.0
- 27270905
- ECLASS 10.0
- 27270905
- ECLASS 11.0
- 27270905
- ECLASS 12.0
- 27270905
- ECLASS 13.0
- 27270905
- ECLASS 14.0
- 27270905
- ECLASS 15.0
- 27270905
- ETIM 6.0
- EC002651
- ETIM 7.0
- EC002651
- ETIM 8.0
- EC002651
- ETIM 9.0
- EC002651
- ETIM 10.0
- EC002651
- UNSPSC 091201.0
- 39121528
- UNSPSC 100501.0
- 39121528
- UNSPSC 111201.0
- 39121528
- UNSPSC 120901.0
- 39121528
- UNSPSC 131201.0
- 39121528
- UNSPSC 140801.0
- 39121528
- UNSPSC 151101.0
- 39121528
- UNSPSC 160901.0
- 39121528
- UNSPSC 171001.0
- 39121528
- UNSPSC 180801.0
- 39121528
- UNSPSC 190501.0
- 39121528
- UNSPSC 200601.0
- 39121528
- UNSPSC 210901.0
- 39121528
- UNSPSC 220601.0
- 39121528
- UNSPSC 230701.0
- 39121528
- UNSPSC 240301.0
- 39121528
- UNSPSC 250901.0
- 39121528
- UNSPSC 260801.0
- 39121528
