Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

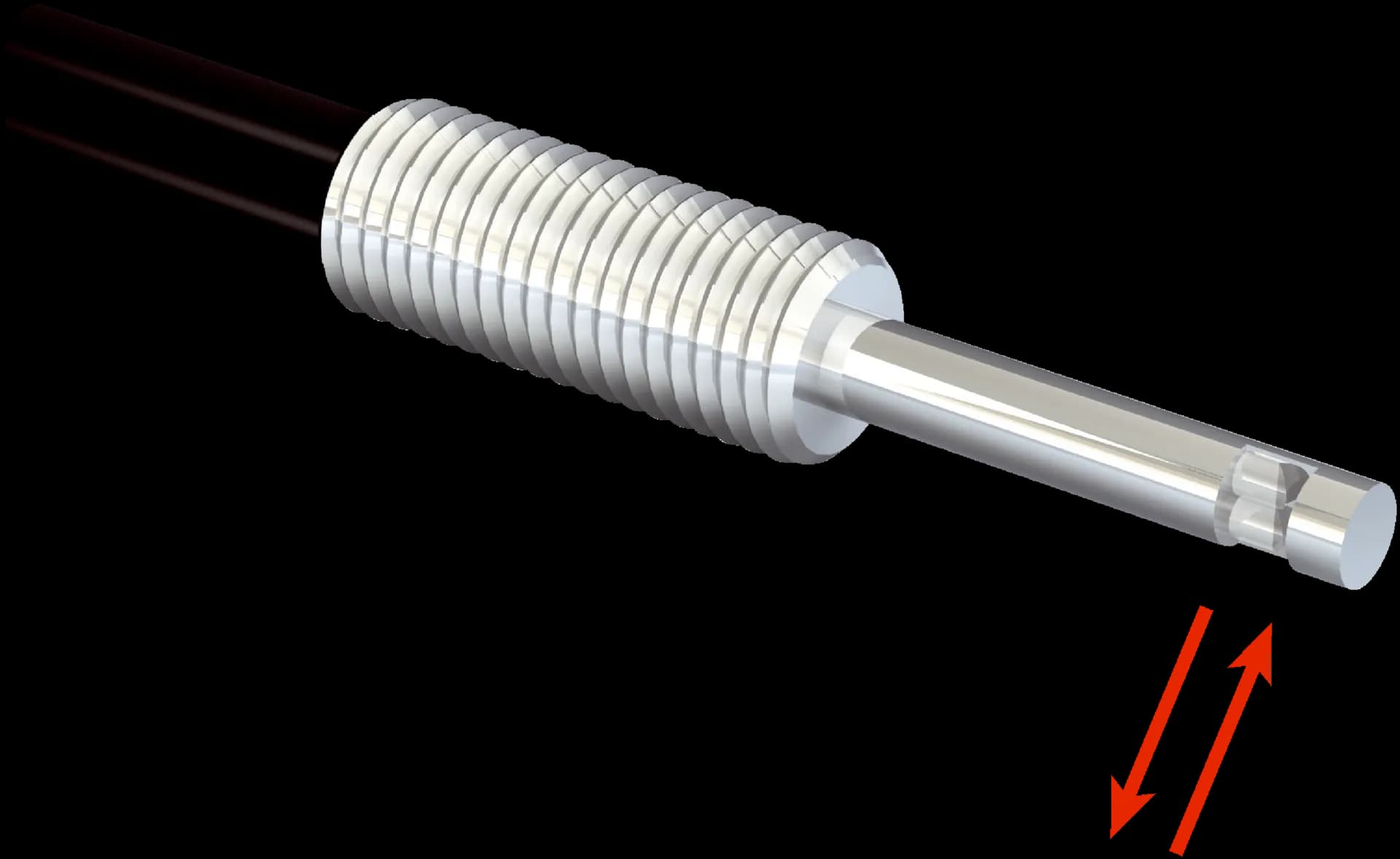

- Конструкция на оптоволоконната глава
- Threaded sleeve, Long end sleeve, 90° deflection
- Приложение
- Standard
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T), WLL24 Ex
- Обхват на детекция, макс.
- 970 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.025 mm
- Ъгъл на разсейване
- 60°
- Вградена леща
- No
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- No
- Включено в доставката
- Mounting, 2 x M6 hexagon nut, 2 x washer, FC fiber cutter (5304141)
Механика
- Излъчване на светлината
- Radial
- Диаметър на резбата (корпус)
- M6
- Диаметър на конуса на оптичното влакно
- ≥ 2.7 mm
- Дължина на конуса на оптичното влакно след 2 mm
- ≥ 20 mm
- Дължина на оптичното влакно
- 2,000 mm
- Радиус на огъване
- 25 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 2.2 mm
- Разположение на влакната
- Singlefiber
- Структура на сърцевината
- 2 x Ø 1,0 mm Singlefiber
- Глава на оптичното влакно
- Stainless steel
- Обвивка
- Polyethylen (PE)
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 33 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +70 °C
Обхвати на детекция с GLL70
- Работен режим 50 µs
- 125 mm
- Режим на работа 250 µs
- 390 mm
- Работен режим 1 ms
- 505 mm
- Режим на работа 4 ms
- 940 mm
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 75 mm
- Работен режим 70 µs
- 295 mm
- Режим на работа 250 µs
- 410 mm
- Работен режим 500 µs
- 500 mm
- Работен режим 1 ms
- 560 mm
- Работен режим 2 ms
- 645 mm
- Работен режим 8 ms
- 970 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 35 mm
- Работен режим 70 µs
- 135 mm
- Режим на работа 250 µs
- 170 mm
- Работен режим 2 ms
- 290 mm
- Работен режим 8 ms
- 320 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 100 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 80 mm
- Режим на работа 250 µs
- 170 mm
