Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

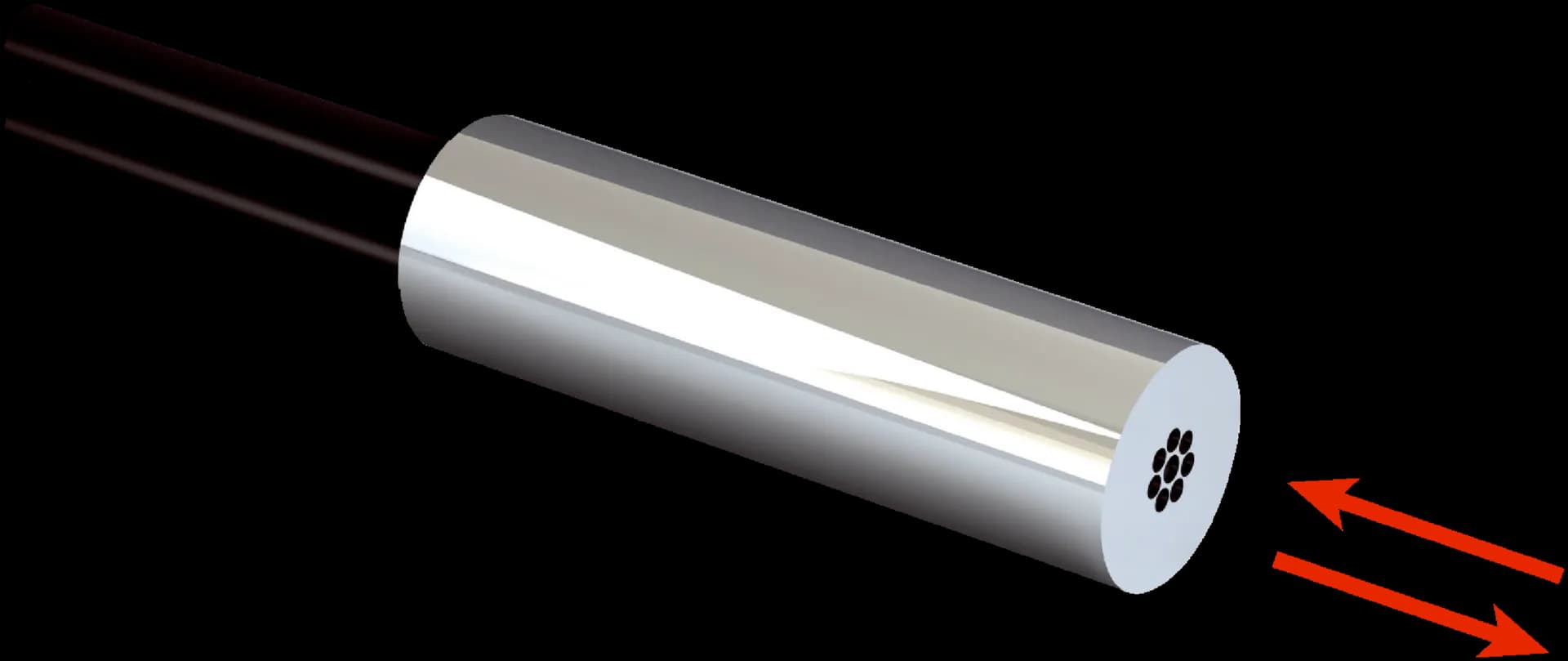

- Конструкция на оптоволоконната глава
- Smooth sleeve
- Приложение
- High flexible (static), Robotics (dynamic flexible)
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 510 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.015 mm
- Ъгъл на разсейване
- 60°
- Вградена леща
- No
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- Yes
- Включено в доставката
- Adapter sleeves, BF-WLL160-10 (1.0 mm) adapter sleeves, FC fiber cutter (5304141)
Механика
- Излъчване на светлината
- Axial
- Диаметър на гладката втулка
- 3 mm
- Дължина на оптичното влакно
- 2,000 mm
- Радиус на огъване
- 4 mm
- Динамична гъвкавост (роботика)
- Yes
- Външен диаметър, присъединяване на оптичния кабел
- 1 mm
- Разположение на влакната
- Multi-fiber
- Структура на сърцевината
- S: 4 x Ø 0,25 mm, R: 4 x Ø 0,25 mm Multi-fiber
- Глава на оптичното влакно
- Stainless steel
- Обвивка
- Polyethylen (PE)
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 17 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +70 °C
Обхвати на детекция с GLL70
- Работен режим 50 µs
- 45 mm
- Режим на работа 250 µs
- 135 mm
- Работен режим 1 ms
- 195 mm
- Режим на работа 4 ms
- 460 mm
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 25 mm
- Работен режим 70 µs
- 85 mm
- Режим на работа 250 µs
- 150 mm
- Работен режим 500 µs
- 180 mm
- Работен режим 1 ms
- 220 mm
- Работен режим 2 ms
- 330 mm
- Работен режим 8 ms
- 510 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 25 mm
- Работен режим 70 µs
- 70 mm
- Режим на работа 250 µs
- 120 mm
- Работен режим 2 ms
- 250 mm
- Работен режим 8 ms
- 450 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 40 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 40 mm
- Режим на работа 250 µs
- 80 mm
