Характеристики
- Съвместими устройства
- deTec4, deTem4, deTem4 A/P
- Функционален обхват
- SP1
- Свързване към системата
- Male connector M12, 8-pin
- Връзка за разширение
- Female connector M12, 5-pin
- Възможен IO-Link на връзката за разширение
- ✔
- Начин на конфигуриране
- DIP switch
- Комплект на доставката

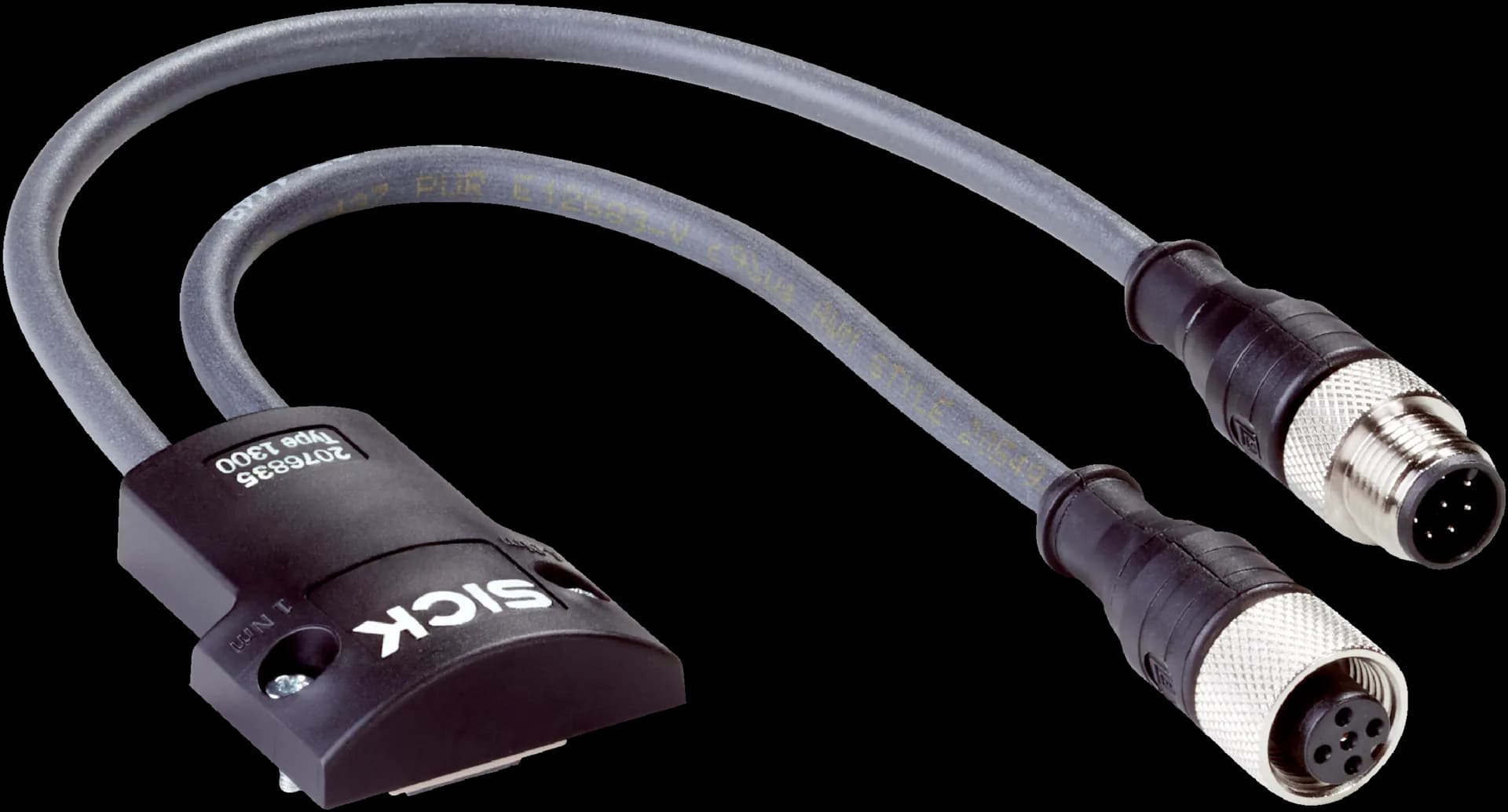

- System plug
Функции
- Защитен режим на работа
- ✔
- Автоматично калибриране на ширината на защитното поле
- ✔
- Блокировка на повторното пускане
- ✔
- Контрол на външни устройства (EDM)
- ✔
- Изход за диагностика на приложението (ADO)
- ✔
- Каскадно свързване
- ✔
Интерфейси
- Разпределение на изводите
- See table in “Pin assignment” graphic
- Свързване към системата
- Male connector M12, 8-pin
- Дължина на кабела
- 200 mm
- Диаметър на кабела
- 5 mm
- Връзка за разширение
- Female connector M12, 5-pin
- Дължина на кабела
- 150 mm
- Диаметър на кабела
- 5 mm
Електроника
- Клас на защита
- III (IEC 61140)
- Захранващо напрежение Vs
- 24 V DC (19.2 V ... 28.8 V)
- Пулсации
- ≤ 10 %
Условия на околната среда
- Работна температура на околната среда
- –30 °C ... +55 °C
- Температура на съхранение
- –30 °C ... +70 °C
- Влажност на въздуха
- 15 % ... 95 %, Non-condensing
- Устойчивост на вибрации
- 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
- Устойчивост на удар
- 10 g, 16 ms (IEC 60068-2-27)
Сертификати
- ЕС декларация за съответствие
- ✔
Класификации
- ECLASS 5.1.4
- 27279291
- ECLASS 6.0
- 27279190
- ECLASS 7.0
- 27279190
- ECLASS 8.0
- 27279190
- ECLASS 9.0
- 27272792
- ECLASS 10.0
- 27272792
- ECLASS 11.0
- 27272792
- ECLASS 12.0
- 27272792
- ECLASS 13.0
- 27272792
- ECLASS 14.0
- 27272792
- ECLASS 15.0
- 27272792
- ETIM 6.0
- EC002635
- ETIM 7.0
- EC002635
- ETIM 8.0
- EC002635
- ETIM 9.0
- EC002635
- ETIM 10.0
- EC002635
- UNSPSC 091201.0
- 46171620
- UNSPSC 100501.0
- 46171620
- UNSPSC 111201.0
- 46171620
- UNSPSC 120901.0
- 46171620
- UNSPSC 131201.0
- 46171620
- UNSPSC 140801.0
- 46171620
- UNSPSC 151101.0
- 46171620
- UNSPSC 160901.0
- 46171620
- UNSPSC 171001.0
- 46171620
- UNSPSC 180801.0
- 46171620
- UNSPSC 190501.0
- 46171620
- UNSPSC 200601.0
- 46171620
- UNSPSC 210901.0
- 46171620
- UNSPSC 220601.0
- 46171620
- UNSPSC 230701.0
- 46171620
- UNSPSC 240301.0
- 46171620
- UNSPSC 250901.0
- 46171620
- UNSPSC 260801.0
- 46171620
