- Тип на свързване, край A
- Male connector, Micro D-Sub, 15-pin, angled
- Тип на свързване, край B
- Female connector, M12, 8-pin, straight, A-coded
- Тип на свързване, глава C
- Female connector, M12, 8-pin, straight, A-coded
- Щекерен конектор със заключване
- Screw connection
- Свързващ кабел
- 0.85 m, for details see dimensional drawings, PVC and PP
- Материал на кабела
- PVC and PP
- Цвят на кабела
- Black
- Сечение на проводника
- AWG28, AWG26
- Диаметър на кабела
- 6.6 mm, 6.2 mm
- Материал на корпуса
- Plastic/metal
- Цвят на корпуса
- Black
- Материал на заключващата гайка
- Steel
- Размер под ключ
- Slot
- Екраниране
- Shielded
- Забележка
- The connection cable is designed for the use of sine-cosine encoders. If other encoders are used, other protective measures must be taken in the event of cable breakage or a male connector coming loose.
- Подвижно използване
- > 10 x cable diameter
- Неподвижно положение
- > 5 x cable diameter
- Работна температура
- –25 °C ... +80 °C, stationary position; –10 °C ... +80 °C, flexible use

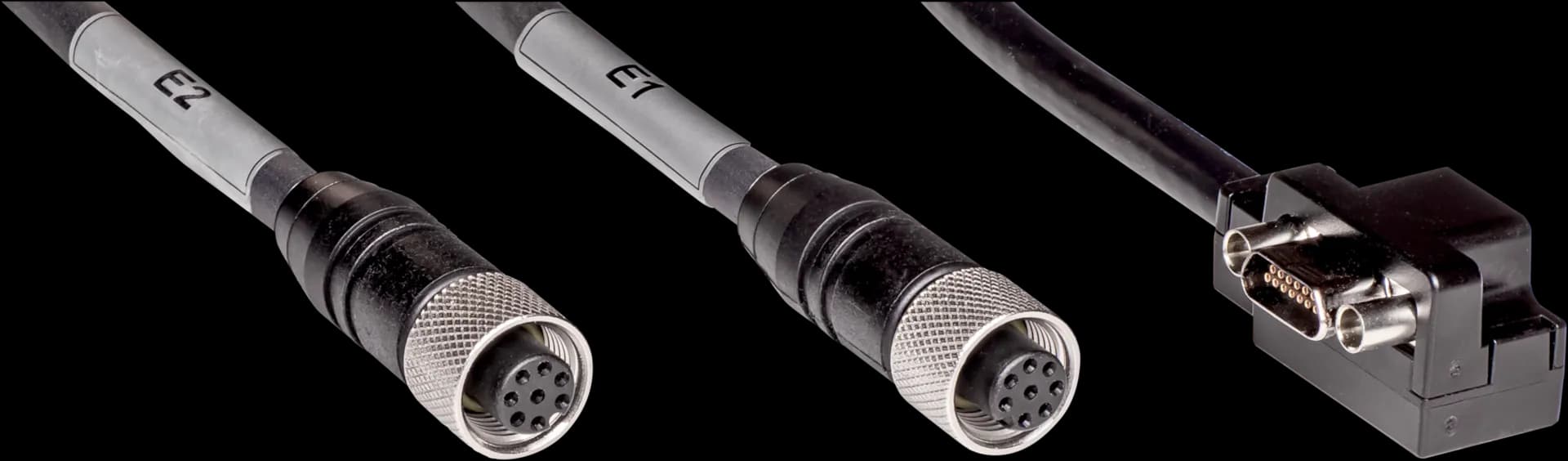

- Описание
- Y-cable for connecting a Flexi Soft FX3-MOC motion control module with two encoders (HTL, TTL, Sin/Cos, SSI).
