Характеристики
- Версия на продукта
- deTem4
- Приложение
- Normal industrial environment
- Принцип на действие
- Sender/receiver
- Част от системата
- Sender
- Обхват на сканиране
- 90 m
- Брой лъчи
- 3
- Разстояние между лъчите
- 400 mm
- Синхронизация
- Optical synchronization
- Вграден лазерен помощник за подравняване
- ✔
- Комплект на доставката

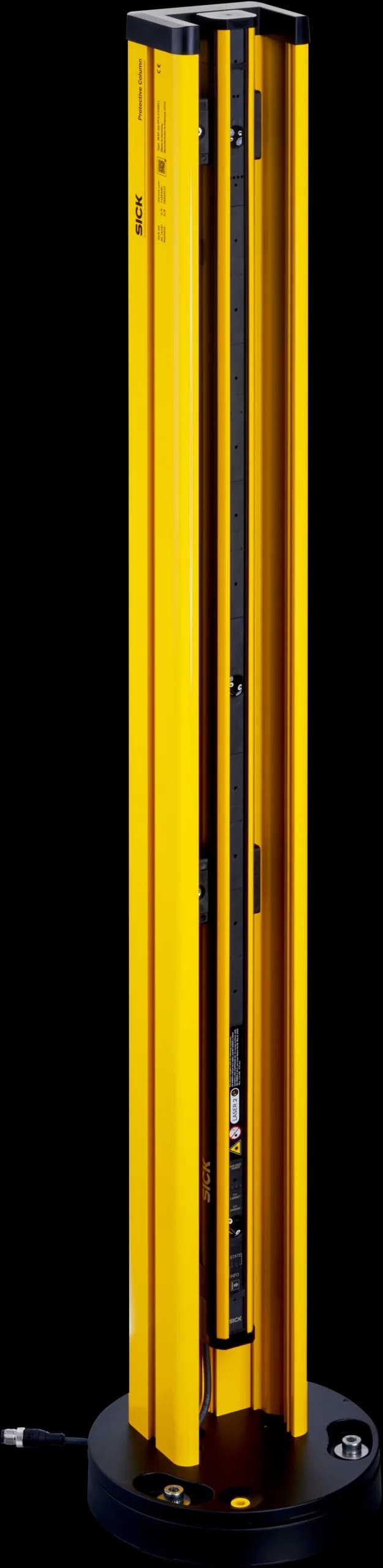

- Sender, complete, mounted in column, consisting of:; 1 × Sender M4P-SA03400B00 (1128432) with pre-mounted system plug SP1-1200 (2076834); 1 × Device column PP4-C108110000000 (2139646); 1 × FlexFix bracket BEF-1SHAHBKU2 (2141969)
Параметри, свързани с безопасността
- Тип
- Type 4 (IEC 61496)
- Ниво на интегритет на безопасността (SIL)
- SIL 3 (IEC 61508, IEC 62061)
- Категория
- Category 4 (ISO 13849)
- Ниво на изпълнение (PL)
- PL e (ISO 13849)
- Средна вероятност за опасен отказ на час (PFHD)
- 6.6 × 10⁻⁹
- Време на мисията (TM)
- 20 years (ISO 13849)
- Безопасно състояние при повреда
- At least one OSSD is in the OFF state.
Функции
- Забележка
- The deTem4 safety light-beam sensor can be used with different function packages. The function packages are determined by the equipment used.
- Функционален пакет SP1
- Protective operation; Beam coding; Restart interlock; External device monitoring (EDM); Application diagnostic output (ADO); IO-Link; Equipment: Sender and receiver with SP1 system plug
- Функционален пакет SP2
- Function package SP1 included; Manual adjustment of the protective field width; Muting (2-signal muting); Partial muting; Equipment: Sender with SP1 system plug and receiver with SP2 system plug
- Функционален пакет DMM4
- Function package SP2 included; Transmitting power adjustment; Muting (4-signal muting); Operating mode selection; Inputs for safety sensors (SDI); Equipment: Sender and receiver with SP1 system plug and DMM4 extension module
Интерфейси
- Свързване към системата
- Male connector M12, 8-pin
- Начин на конфигуриране
- DIP switch on system plug; PC software via DMM4 (Safety Designer)
- Елементи за индикация
- Status LEDs
Електроника
- Клас на защита
- III (IEC 61140)
- Захранващо напрежение Vs
- 24 V DC (19.2 V DC ... 28.8 V DC)
- Остатъчни пулсации
- ≤ 10 %
Механика
- Габаритни размери
- See dimensional drawings
Условия на околната среда
- Степен на защита
- IP65 (IEC 60529); IP67 (IEC 60529)
- Работна температура на околната среда
- –30 °C ... +55 °C
- Температура на съхранение
- –30 °C ... +70 °C
- Влажност на въздуха
- 15 % ... 95 %, Non-condensing
- Устойчивост на вибрации
- 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
- Устойчивост на удар
- 15 g / 6 ms (EN 60068-2-27)
- Клас
- 3M4 (IEC TR 60721-4-3)
- Електромагнитна съвместимост (EMC)
- According to IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
Друга информация
- Вид светлина
- Near-infrared (NIR), invisible
- Дължина на вълната
- 850 nm
- Вграден лазерен помощник за подравняване
- ✔
- Вид светлина
- Visible red light
- Клас на лазера
- 2, do not stare into beam!
Сертификати
- ЕС декларация за съответствие
- ✔
