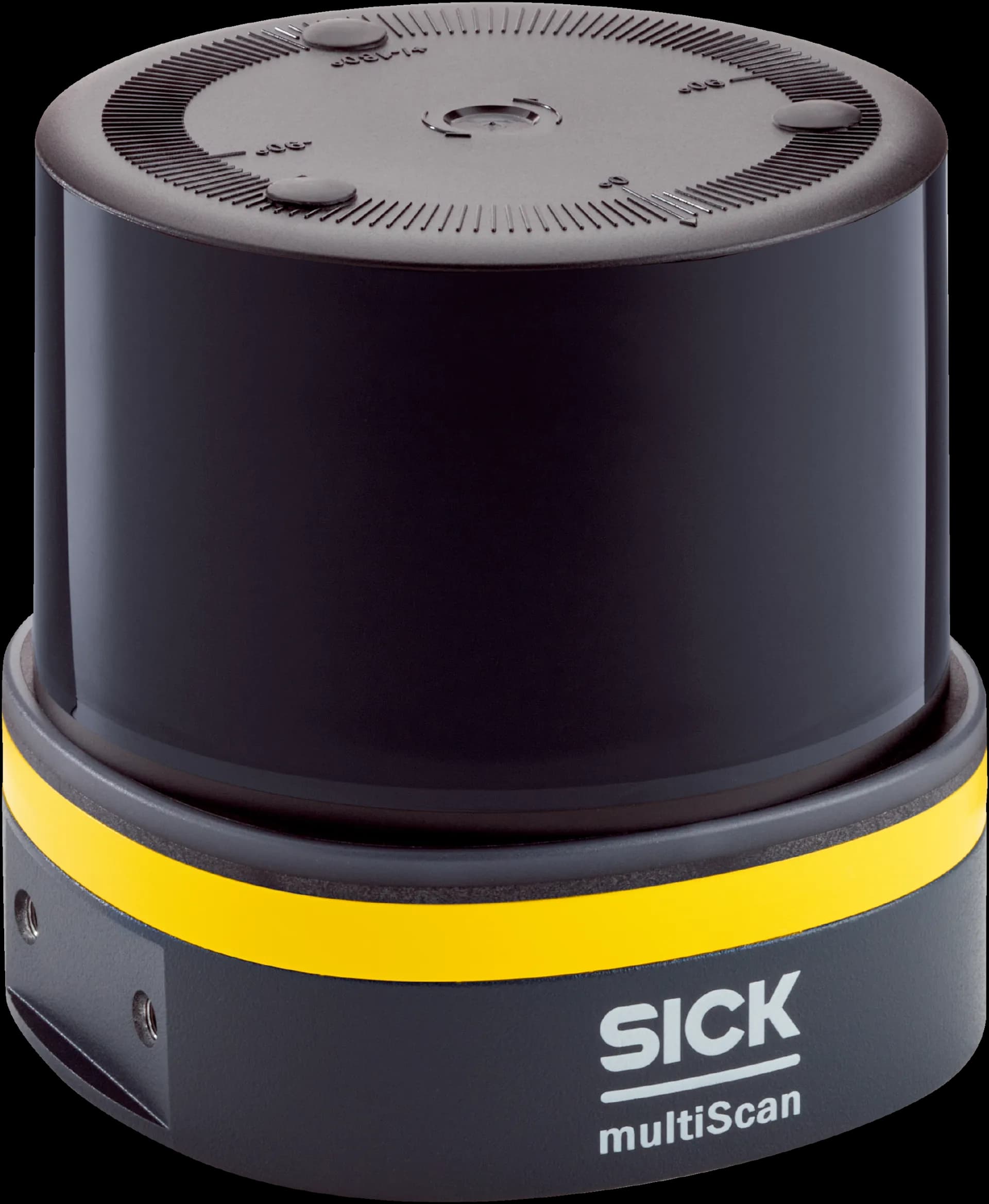

Характеристики
- Приложение
- Indoor, Outdoor
- Вариант
- Standard (not pre-configured)
- Принцип на измерване
- Statistical measurement procedure
- Светлинен източник
- Infrared (905 nm)
- Клас на лазера
- 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
- Хоризонтално
- 360°
- Вертикално
- 42°, approx. –35.3°... +7.3° (DIN ISO 8855)
- Честота на сканиране
- 20 Hz; 40 Hz, between layer 4 and 13
- Хоризонтално
- 0.125°, 16 scan layers, interlaced
- Вертикално
- 2.5°
- Работен обхват
- 0.05 m ... 62 m
- Работен обхват, свързан с безопасността
- 0.05 m ... 20 m
- Обхват на измерване, свързан с безопасността
- 20 m, at 10% reflection factor and 100 klx ; 15 m, at 5% reflection factor and 100 klx
- При коефициент на отражение 10% и 100 klx
- 20 m
- При коефициент на отражение 10% и 10 klx
- 25 m
- При коефициент на отражение 90% и 100 klx
- 40 m
- При коефициент на отражение 90% и 10 klx
- 62 m
- Размер на светлинното петно
- 4.4 mrad (0,25°)
- Брой обработвани ехосигнали
- 3
Механика/електроника
- Тип на свързване
- 1 x “Ethernet” connection, 4-pin M12 female connector, D-coded; 1 x “POWER” connection, 12-pin M12 plug, A-coded
- Системен щекер
- See system plug 2130754
- Захранващо напрежение
- 9 V DC ... 30 V DC
- Консумирана мощност
- Typ. 10 W, 22 W, Power-up max. 35 W for 5 s
- Материал на корпуса
- AlSi12, Optics cover: polycarbonate
- Цвят на корпуса
- Anthracite gray (RAL 7016)
- Степен на защита
- IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013); IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013); IP69 (IEC 60529:1989+AMD1:1999+AMD2:2013); IPX9K (ISO 20653)
- Клас на защита
- III (IEC 61140:2016-11)
- Електрическа безопасност
- IEC 61010-1:2010-06
- Тегло
- 0.7 kg
- Размери (Д×Ш×В)
- 100.3 mm x 100.3 mm x 98.5 mm
- MTBF
- 50 years (at 25 °C ambient temperature)
Параметри, свързани с безопасността
- Категория
- B (EN ISO 13849-1:2023)
- Ниво на изпълнение (PL)
- PL b (EN ISO 13849-1:2023)
- Клас на производителност SRS/SRSS
- C (IEC/TS 62998-1:2019)
- Съответствия
- EN ISO 13849-1:2023, IEC/TS 62998-1:2019, EN ISO 13855:2024, EN ISO 13482:2014, DIN CLC/TS 62046:2009, at 5% remission factor, ANSI/ITSDF B56.5:2012, DIN EN ISO 3691-4:2023-12, IEC 63327: 2021-05
- DCavg (диагностично покритие)
- < 60 %, Cat. B (EN ISO 13849-1)
- Средно време до опасен отказ (MTTFD)
- > 100 years, at 30 °C ambient temperature (EN ISO 13849-1:2023)
- Време на мисията (TM)
- 20 years (EN ISO 13849-1:2023), at 30 °C ambient temperature
Функции
- Извеждане на измерените данни
- Via Ethernet
- Цифрови допълнения
- Data Reduction & Data Preparation package; Reliability package; Multi-echo technology; Reflector detection; Interlaced mode; IMU (Inertial Measurement Unit); PTP
Работни характеристики
- Честота на сканиране/кадрова честота
- 230,400 measurement point/s ... 691,200 measurement point/s, Depends on the number of echoes
- Закъснение при извеждане на измервателните данни
- ≤ 5 ms
- Време за реакция
- Safe measurement data output with PL b, ≤ 80 ms; Safe 3D object detection with PL b, ≤ 250 ms
- Интервал на покритие, свързан с безопасността
- ≤ ± 100 mm
- Систематична грешка
- Max. ± 35 mm; Typ. ± 20 mm
- Статистическа грешка
- ≤ 4 mm (0.05 m ... 20 m)
- Вградено приложение
- Safe measurement data output with PL b; Safe 3D object detection with PL b
Интерфейси
- Ethernet
- ✔ , TCP/IP, UDP/IP
- Функция
- Data interface (read result output), NTP, Measured data output (distance, RSSI)
- Скорост на предаване на данни
- 100 Mbit/s
- Цифрови входове/изходи
- 8, customizable, see system plug 2130754
- Светлинни индикатори
- 4 LEDs
- Софтуер за конфигуриране
- SOPAS Air (browser based); Sentio Creator
Условия на околната среда
- Коефициент на отражение (ремисия)
- 2 % ... > 1,000 % (Reflector)
- Излъчвано лъчение
- Emissions in residential, commercial and light industrial environments (EN 61000-6-3:2007+A1:2011)
- Електромагнитна устойчивост
- Industrial environment (EN 61000-6-2:2005)
- Области на приложение
- Automotive (UN ECE R10)
- Области на приложение
- Agricultural and forestry machinery (ISO 14982-1, ISO 14982-2)
- Области на приложение
- Earthmoving and construction machinery (ISO 13766-1)
- Синусоидално търсене на резонанси
- 10 Hz ... 1,000 Hz
- Синусоидално изпитване
- 10 Hz ... 500 Hz, 5 g, 10 frequency cycles
- Изпитване с шум
- 10 Hz ... 250 Hz, 4.24 g RMS, 5 h
- Устойчивост на удар
- 50 g, 11 ms, ± 3 single shocks/axis ; 25 g, 6 ms, ± 1,000 continuous shocks/axis ; 50 g, 3 ms, ± 5,000 continuous shocks/axis
- Работа, несвързана с безопасността
- –40 °C ... +50 °C
- Работа, свързана с безопасността
- –25 °C ... +50 °C
- Температура на съхранение
- –40 °C ... +75 °C
- Относителна влажност
- ≤ 90 % RH, Non-condensing
- Устойчивост на околна светлина
- 100 klx
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат TÜV
- ✔
- Приложение към сертификата TÜV
- ✔
- Сертификат cTUVus
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
