Характеристики
- Приложение
- Industrial application
- Описание

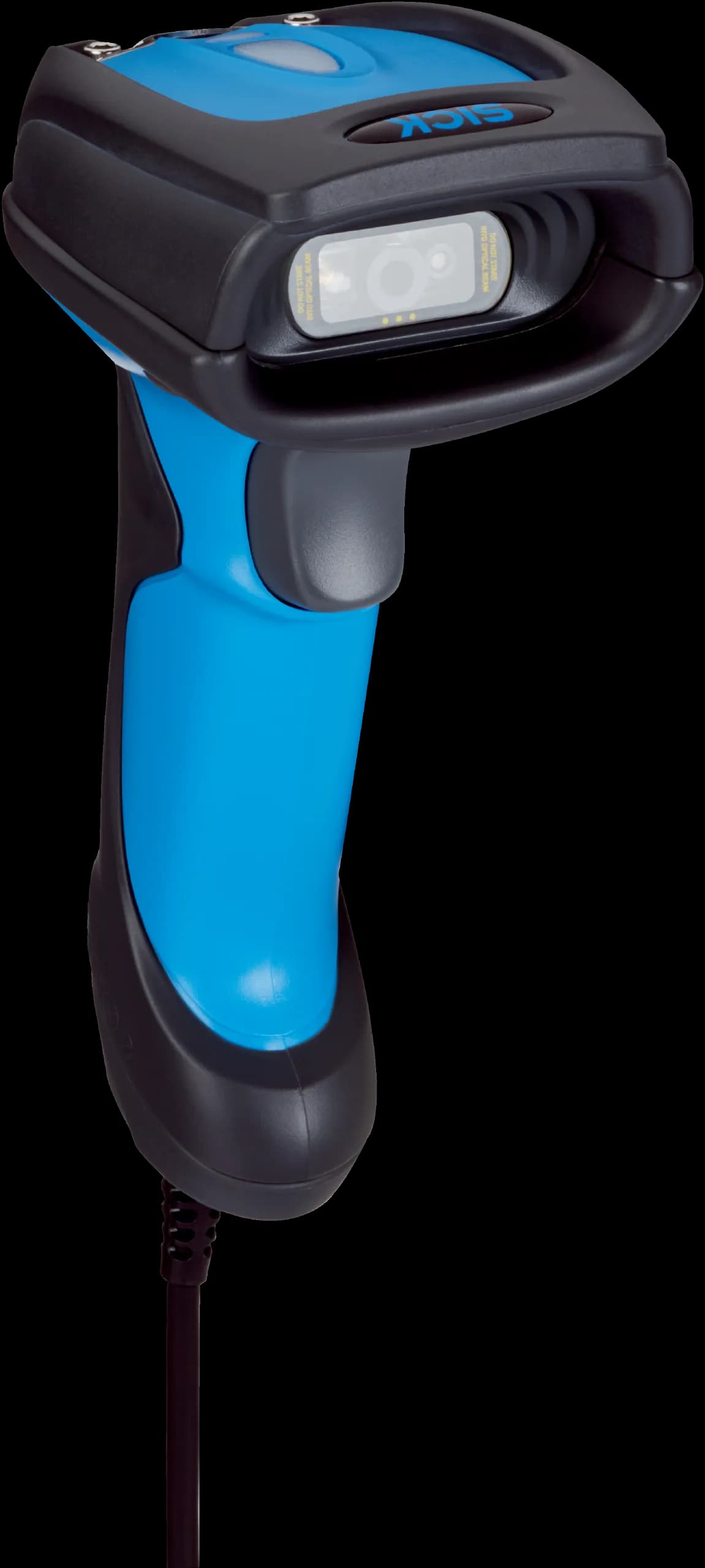

- The IDM260-411S CDF600 EtherCAT Kit is the ideal solution for industrial applications that require reliable and efficient barcode reading. This kit includes the powerful IDM260-411S cable-bound mobile handheld scanner and the CDF600 EtherCAT module, which enables seamless integration into existing EtherCAT networks. The kit also includes the connecting cables between the mobile handheld scanner and the CDF600.
- Технология
- Image-based code reading
- Конструкция на скенера
- Cable connection variant
- Разделителна способност на сензора
- 1,280 px x 800 px
- Светлинен източник
- LED, Visible, Red, 660 nm
- Средство за подравняване
- Laser, Red, 630 nm
- Клас на лазера
- 1 (EN/IEC 60825-1:2014)
- Разстояние на четене
- 30 mm ... 400 mm
- Разделителна способност на кода
- ≥ 0.07 mm ; ≥ 0.13 mm
Механика/електроника
- Захранващо напрежение
- 5 V DC, ± 10 %
- Консумиран ток
- ≤ 395 mA; ≤ 420 mA; ≤ 220 mA
- Цвят на корпуса
- Blue, gray
- Степен на защита
- IP65
- Тегло
- 208 g, without cable
- Размери (Д×Ш×В)
- 104 mm x 76.3 mm x 176 mm
- MTBF
- 100,000 h
Работни характеристики
- Четими кодови структури
- 1D codes, 2D codes, Stacked
- Типове баркодове
- Code 39, Code 39 Full ASCII, Code 32, Code 128, GS1-128, Codabar, Code 11, Code 93, GS1 DataBar, Standard and Industrial 2 of 5, Interleaved & Matrix 2 of 5, IATA, UPC / EAN / JAN, UPC / EAN / JAN (with addition), Telepen, MSI/Plessey, UK/Plessey, Australian Post, China Post, German Post, US Planet, US Postnet, British Post, Intelligent Mail, Japan Post, Korea Post, Dutch KIX Post, Posi LAPA 4 State Code
- Видове 2D кодове
- Data Matrix, MaxiCode, QR code, Aztec, MicroQR-Code, GS1 QR code, GS1 Data-Matrix
- Видове многоредови кодове
- PDF417, MicroPDF417, Code 49, Code 16K, Composite, Codablock F
Интерфейси
- Ethernet
- ✔ , TCP/IP
- Тип на интеграцията с полевата шина
- Optional, over external connection module CDF600-2
- PROFINET
- ✔
- Тип на интеграцията с полевата шина
- Optional over external fieldbus module CDF600-2
- Функция
- PROFINET Single Port, PROFINET Dual Port
- EtherCAT®
- ✔
- Тип на интеграцията с полевата шина
- Optional over external fieldbus module CDF600
- Сериен интерфейс
- ✔ , RS-232
- PROFIBUS DP
- ✔
- Тип на интеграцията с полевата шина
- Optional over external fieldbus module CDF600-2
- Светлинни индикатори
- 2 LEDs (operational status, good read)
- Звукови индикатори
- Beeper, can be switched off
- Вибрации
- Yes
- Софтуер за конфигуриране
- IDM Setup Tool
Условия на околната среда
- Устойчивост на удар
- 50 drops from 2 m height on concrete
- Работна температура на околната среда
- –20 °C ... +50 °C
- Температура на съхранение
- –40 °C ... +70 °C
- Относителна влажност
- 95 %, Non-condensing
- Устойчивост на околна светлина
- 100,000 lx
Общи бележки
- Забележка
- A connecting cable and possibly a power supply unit are still required for commissioning.; Not free of paint wetting impairment substances.
