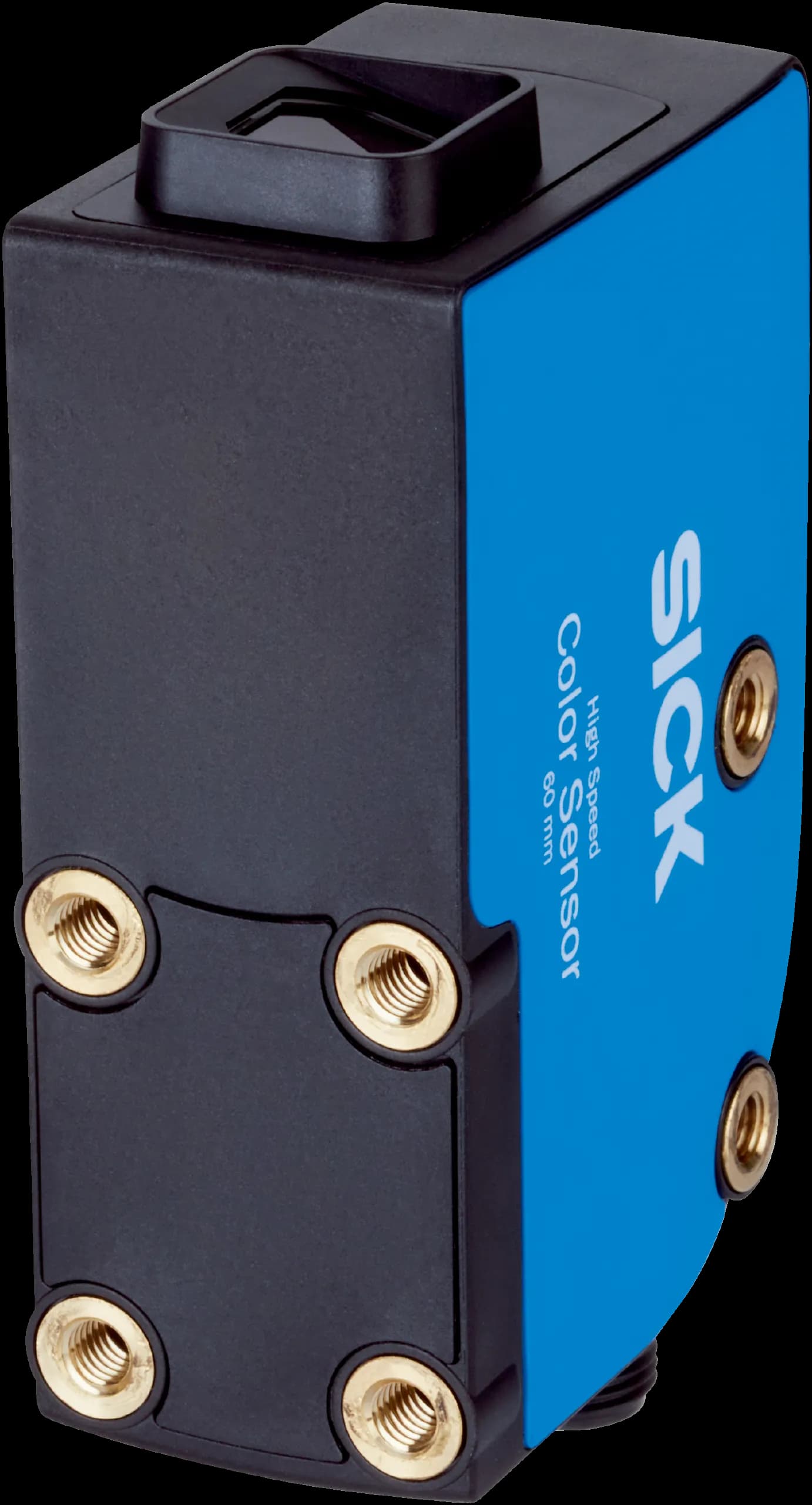

CSX-WPFA542252ZZZZ

Производител: SICK#1147712

Характеристики

Предварителни настройки на параметрите: None
Конструкция на корпуса: Large
Размери (Ш×В×Д): 30 mm x 53 mm x 78.5 mm
Светлинен източник: LED, RGB
Излъчване на светлината: Short device side
Размер на светлинното петно: Ø 12 mm
Посока на светлинното петно: Round, large
Дължина на вълната: 460 nm, 530 nm, 625 nm
Маркировка на рисковата група на LED: 1
Цветови режим: C (Color); C + I (Color + Illumination)
Разстояние на детекция: 60 mm
Толеранс на разстоянието на детекция: ± 9 mm
Режим на обучение (Teach-in): Single value teach-in; Multi value teach-in
Режим на изхода: 2 colors in standard mode/best fit mode; 3 colors in coded mode
Изход (канал): 2 × hardware switching outputs
Настройка на чувствителността: Continuous: 0 ... 999
Налични банки със задания: 4
Средно време до опасен отказ (MTTFD): 263.7 years

Захранващо напрежение: 10.8 V DC ... 28.8 V DC
Пулсации: ≤ 5 Vpp
Консумиран ток: < 120 mA
Честота на превключване: 13.8 kHz
Време за реакция: 36 µs
Джитер: 18 µs
Превключващ изход: PNP
Превключващ изход (напрежение): PNP: HIGH = VS - 3 V / LOW = 0 V
Изходен ток Imax.: 100 mA
Вход, обучение (ET): Teach: U = 10 V ... S
Вход, вход за бланкиране (AT): Blanked: U = 10 V ... < Uv
Време на задържане (ET): 3 s, non-volatile memory
Времезакъснение: None
Клас на защита: III
Защита на веригата: UV connections, reverse polarity protected; Output Q short-circuit protected; Interference pulse suppression
BN 1: + (L+)
WH 2: QL2/IN1
BU 3: - (M)
BK 4: QL1
GY 5: In2
