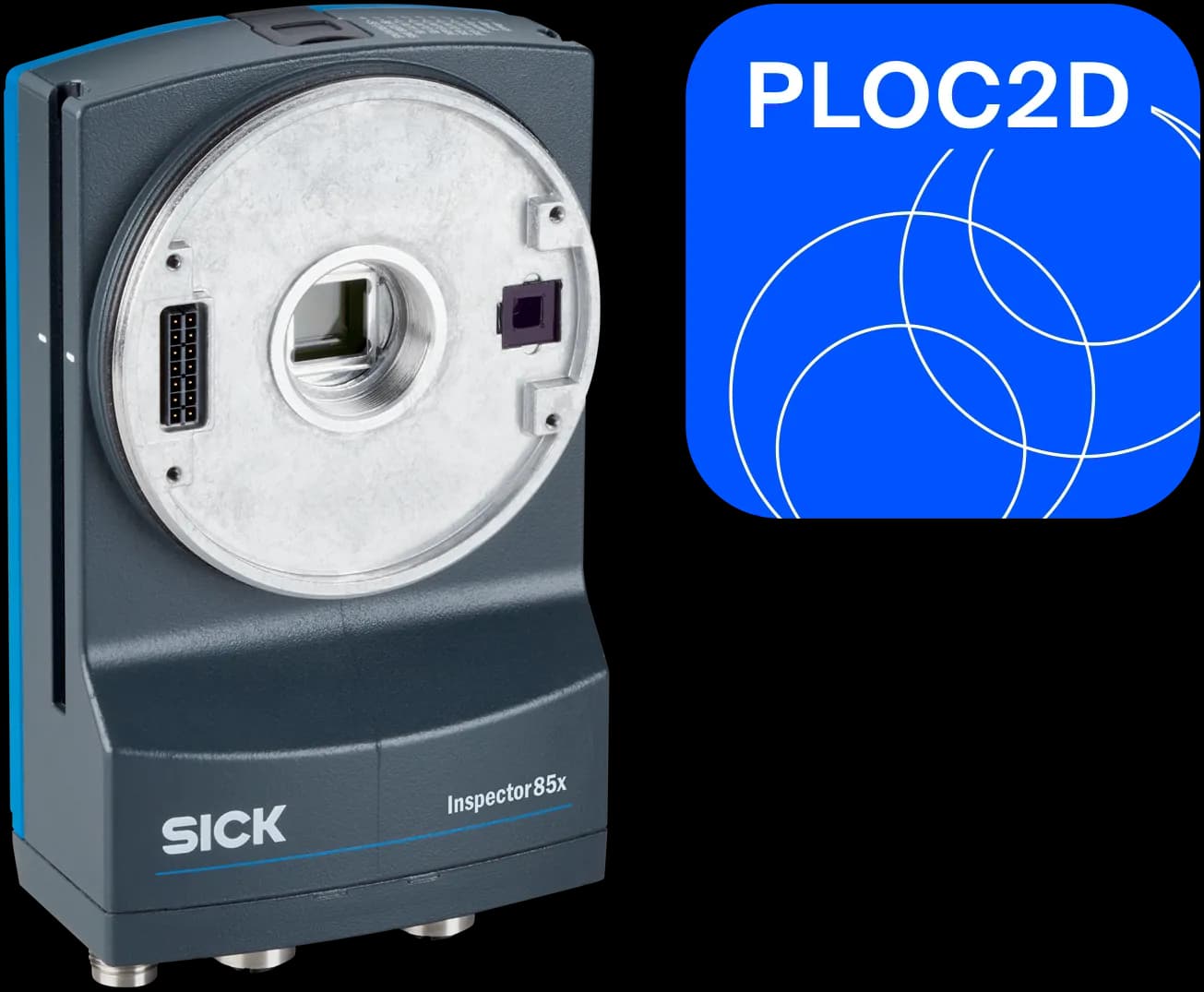

PLOC2D-8512

Производител: SICK#1147105

Характеристики

Наименование на продукта: PLOC2D-FLEX0025
Характеристики на системата: Stand-alone sensor with easy teach, for localization of parts using 2D measurements
Примерно зрително поле: For details see field of view diagram
Оптичен фокус: Adjustable focus (manually)
Принцип на локализация: Shape comparison
Разделителна способност на сензора: 4,096 px x 3,008 px (12 MP)
Обектив: C-mount
Забележка: To be ordered separately as accessories
Технология: 2D snapshot, image analysis
Описание: Very high resolution 2D localization of parts in a small field of view and at medium/large reading distances

Тип на свързване: 1 x M12, 17-pin male connector, A-coded (Power, I/O); 1 x M12, 5-pin female connector (external illumination); 1 x M12, 8-pin female connector, X-coded (Gigabit Ethernet); 2 x M12, 4-pin female connector, D-coded (fieldbus Ethernet)
Захранващо напрежение: 24 V DC, ± 20 %
Консумирана мощност: 24 W
Материал на корпуса: Aluminum die cast
Размери (Д×Ш×В): 90 mm x 46 mm x 143 mm
Тегло: 640 g, without lens
Степен на защита: IP65

Време за локализация на детайла: 140 ms for the first part in the image, < 60 ms for additional parts in the image (typical)
Точност на локализация: ± 0.5 px, ± 0.1°
Изходни данни: X, Y (mm), rotation around Z (degrees)

Ethernet: ✔
Скорост на предаване на данни: 100 Mbit/s
Протокол: TCP/IP XML and CSV (robot), TCP/IP (operator)
Електрическо свързване: M12 socket, 8-pin, X-coded
Електрическо свързване: Male connector M12, 17-pin
Потребителски интерфейс: Web server
Съхранение и извличане на данни: Image and data logging via microSD memory card and external FTP

Температура на околната среда, работа: 0 °C ... +50 °C, permissible relative humidity: 0% ... 90% (non-condensing), If the ambient operating temperature will be ≥ 45 °C, ensure adequate heat dissipation when mounting the device.
Температура на околната среда, съхранение: –20 °C ... +70 °C
Ударно натоварване: EN 60068-2-6:2007, EN 60068-2-64:2019
Вибрационно натоварване: EN 60068-2-6:2008-02
