Характеристики
- Продуктов сегмент
- Power supply units and power supply cables
- Продукт
- Power supply units
- Технология
- Fully encapsulated AC/DC power supply unit
- Допълнителни функции
- 600 W continuous power; Full power up to +50 °C; Wide input voltage range; Safety and error protection functions; Rugged, industrial-grade full metal housing
- Начин на охлаждане
- Contact/conduction cooling (without fan)
- Светлинни индикатори
- LED, multi-colored (AC-OK); LED, multi-colored (DC-OK)
- Описание

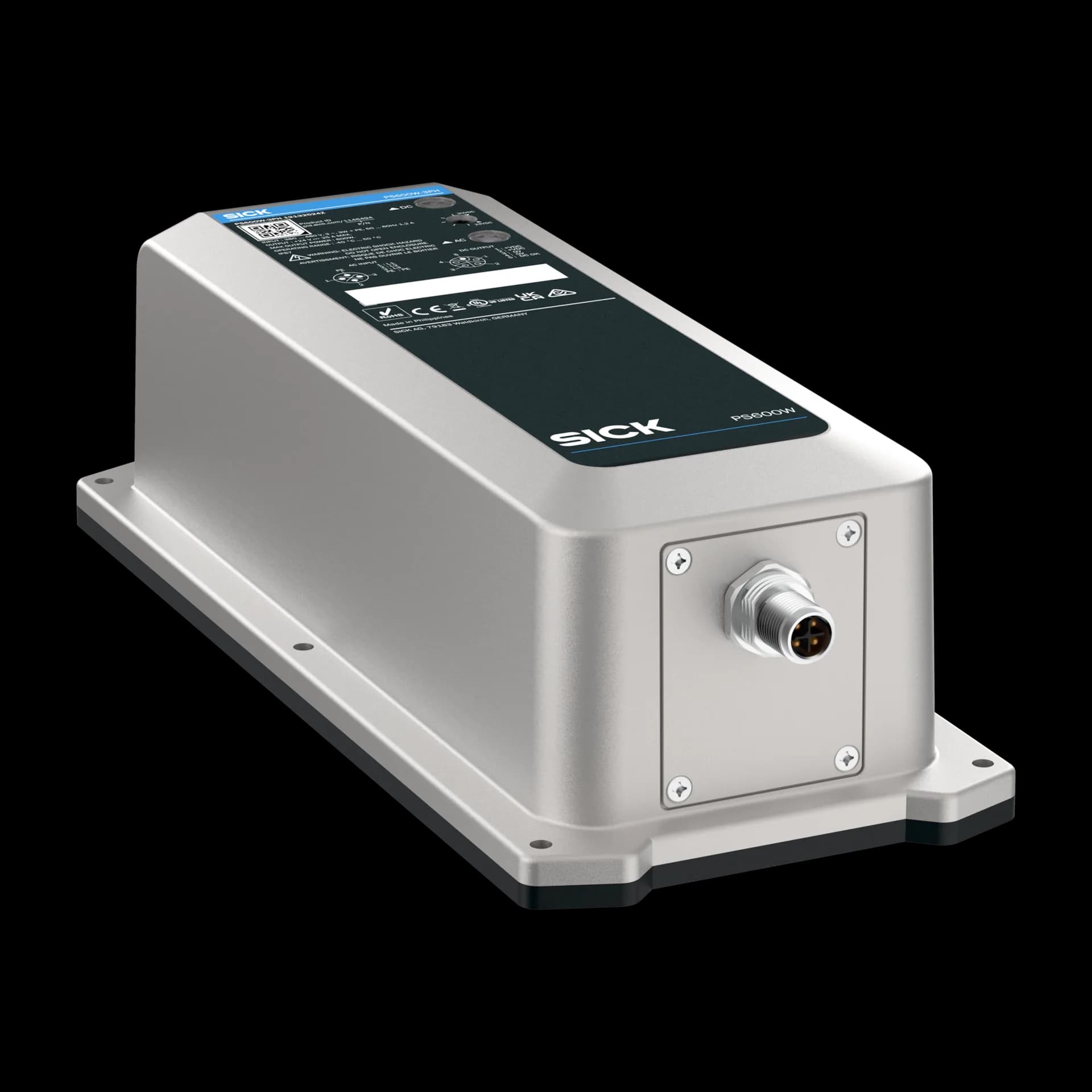

- Fully encapsulated AC/DC power supply unit, 600 W, 24 V DC, 25 A, 380 V AC ... 480 V AC, AC input: M12, 4-pin plug, S-coded, DC output: M12, 5-pin socket, L-coded
- Средно време до опасен отказ (MTTFD)
- 28.5 years
Електроника
- Входно напрежение
- 380 V AC ... 480 V AC
- Входна честота
- 50 Hz / 60 Hz
- Честотен диапазон
- 47 Hz ... 63 Hz
- Пусков ток
- 25 A, at 528 V AC
- КПД (при пълен товар)
- 92.5 % @ 380 V AC
- Коефициент на мощност (при пълен товар)
- 0.95 @ 380 V AC
- Изходно напрежение
- 24 V DC
- Диапазон на регулиране на изходното напрежение
- 24 V DC ... 30 V DC
- Изходен ток
- 20 A
- Максимален изходен ток
- ≤ 25 A
- Максимална изходна мощност
- ≤ 600 W
- Пулсации
- 1 %
- Сигнал за наблюдение
- DC-OK
- Степен на защита
- IP67 (in mounted condition)
- Клас на защита
- I
- Свръхток
- Shutdown with automatic recovery
- Късо съединение
- Shutdown with automatic recovery
- Пренапрежение
- Shutdown in interlock mode (manual restart required)
- Прегряване
- Shutdown with automatic recovery
Механика
- Вход AC
- 1 x M12, 4-pin plug, S-coded
- Изход DC
- 1 x M12, 5-pin female connector, L-coded
- Материал на корпуса
- Cover: Aluminum alloy ADC12; Base plate: aluminum A5052
- Цвят на корпуса
- Cover: natural finish, sand-blasted
- Тегло
- 1,856 g
- Размери (Д×Ш×В)
- 265 mm x 112 mm x 78 mm
- Тип на монтажната система
- Fitting, 6 mounting holes
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +50 °C
- Температура на околната среда, съхранение
- –40 °C ... +85 °C
- Работна надморска височина
- Up to 3,048 m
- Височина на складиране
- Up to 9,144 m
- Работа
- 20 % ... 90 %, Non-condensing
- Памет за съхранение
- 10 % ... 95 %, Non-condensing
Сертификати
- ЕС декларация за съответствие
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат cULus
- ✔
