Характеристики
- Продуктов сегмент
- Edge computing devices
- Продукт

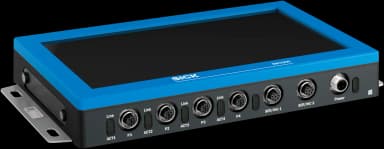

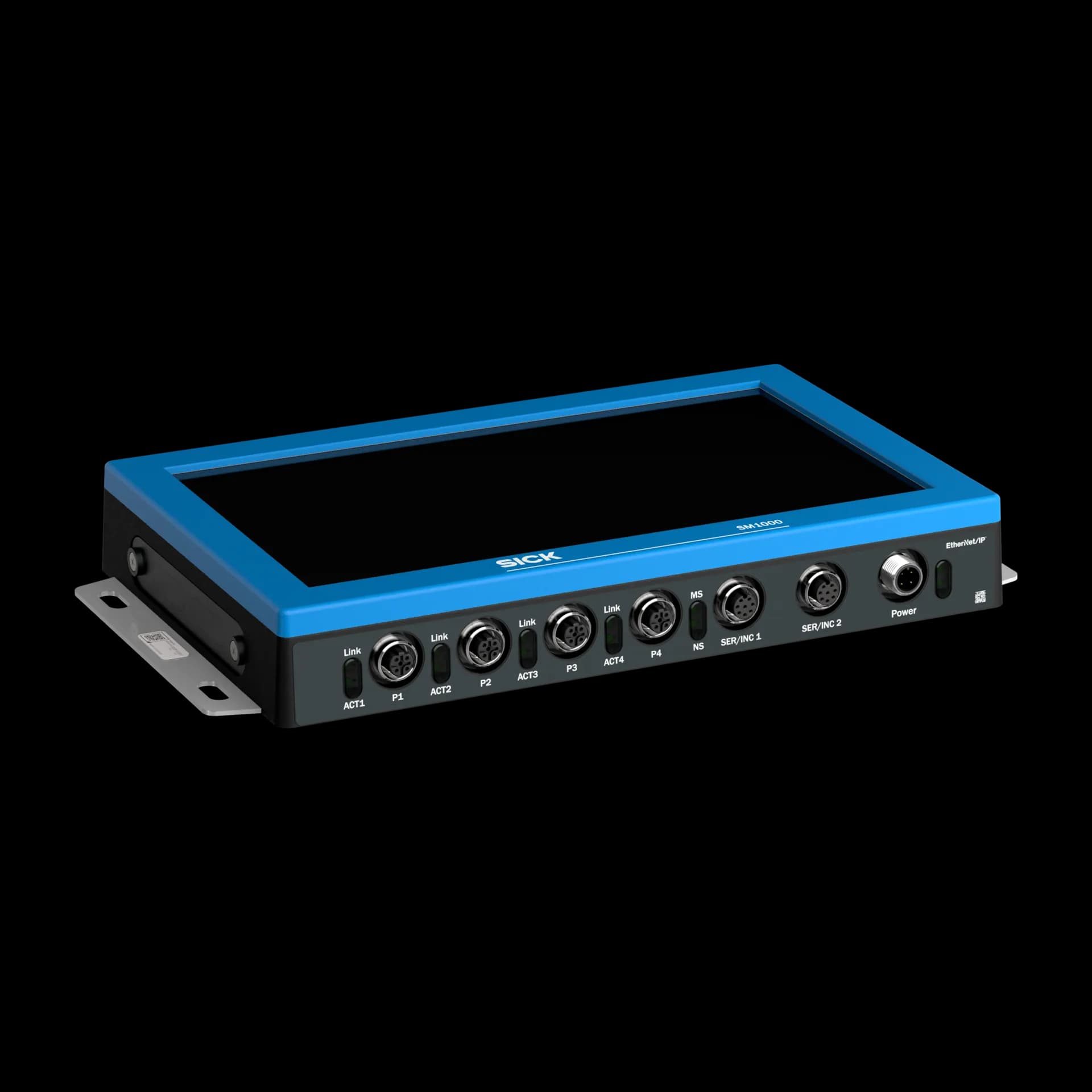

- SM1000
- Продуктова категория
- Programmable devices, IO-Link Master
- Поддържани продукти
- IO-Link Devices; Binary switching sensors; Binary actuators
- Допълнителни функции
- Web server integrated; IIoT interface available (dual talk)
- Процесор
- TI SITARA AM6421
- Оперативна памет (RAM)
- 512 MB LPDDR4
- Флаш памет
- 5 GB
- Светлинни индикатори
- 8 LED yellow (IO activity pin 2 and 5); 4 LED green (IO activity pin 4); 4 LED green (Ethernet bus link); 1 LED green (Fieldbus device status); 1 LED red (Fieldbus device status); 1 LED green (Power supply)
- Комплект на доставката
- Blind plug (11 x M12)
- Комплект за разработка на приложения
- SICK AppStudio; Can be programmed within the SICK AppSpace environment
- Набор от инструменти
- SICK algorithm API
Комуникационен интерфейс
- IO-Link
- ✔
- Забележка
- V1.1.3
- Брой портове
- 4
- Клас на порта
- A
- Скорост на предаване на данни
- COM1, COM2, COM3
- Допълнителни характеристики
- Data Storage
- Ethernet
- ✔
- Брой портове
- 4
- Скорост на предаване на данни
- 10/100 MBit/s
- Спецификация
- Data output, EtherNet/IP, EtherCAT, REST
- USB-C
- ✔
- Брой портове
- 1
- Спецификация
- Configuration, firmware updates
- Сериен интерфейс
- ✔
- Брой портове
- 2
- Допълнителни характеристики
- Also configurable as an encoder interface: HTL or TTL
- Спецификация
- RS-232, RS-485
- REST API
- ✔
- Спецификация
- JSON integration for IO-Link version (V1.0.0)
- Фабрична настройка
- Static: P1 port: 192.168.0.1; P2 port: 192.168.1.1; P3 port: 192.168.2.1; P4 port: 192.168.3.1
- MQTT
- ✔
- Спецификация
- JSON integration for IO-Link version (V1.0.0)
- Слот за SD карта
- 1x microSD slot; 4 GB or more; Class 4 (4 MB/s) or higher
- Потребителски интерфейси
- Touch display, Web server integrated, SOPAS (via USB or network)
Електроника
- Захранващо напрежение
- 20 V DC ... 30 V DC ; 11.5 V DC ... 30 V DC
- Консумиран ток US
- ≤ 180 mA (at 24 V)
- Консумиран ток UA
- ≤ 20 mA (at 24 V)
- Макс. токово натоварване
- 2 A
- Общ ток (S1 ... S4)
- 2 A
- Захранващо напрежение (извод 1)
- 500 mA
- Изходен ток, порт клас A (DO) (извод 2)
- 200 mA
- Изходен ток, порт клас A (DO) (извод 4)
- 200 mA
- Изходен ток, порт клас A (DO) (извод 5)
- 200 mA
- Допустим ток на порт, макс.
- 500 mA
- Макс. захранване на извод X
- 1 A
- Брой
- 12, configurable
- Входни характеристики
- EN 61131-2 type 1
- Тип
- PNP
- Време на филтриране
- 0 ms ... 15 ms
- Време на закъснение при промяна на сигнала
- 2 ms ... 5 ms
- Защита на веригата
- Short-circuit protected
- Брой
- 12, configurable
- Тип
- PNP
- Честота на превключване
- ≤ 50 Hz
- Защита на веригата
- Short-circuit protected
- Степен на защита
- IP54 (In fastened condition)
- Клас на защита
- III
Механика
- Размер
- 10.1 ″
- Разделителна способност
- 1,024 dpi x 600 dpi
- Яркост
- 400 cd/m²
- Срок на експлоатация на подсветката
- 50,000 h
- Ъгъл на видимост
- 80° (right)
- Цвят
- 8-bit LVDS (16.7 million colors)
- Сензорен дисплей
- Projective capacitative multi-touch TFT
- IO-Link
- 4 x M12, 5-pin socket, A-coded
- Ethernet
- 4 x M12, 4-pin socket, D-coded
- Сериен/INC
- 2 x M12, 8-pin socket, A-coded
- Захранване
- 1 x M12, 4-pin plug, A-coded
- USB-C
- 1 x USB-C 2.0
- Материал на корпуса
- Polyamide (ELEMELT PA514)
- Цвят на корпуса
- Black
- Тегло
- 1,940 g
- Размери (Д×Ш×В)
- 292.5 mm x 162.1 mm x 39 mm
- Тип на монтажната система
- Screw-on, 4 hole mounting
Условия на околната среда
- Работна температура на околната среда
- –20 °C ... +50 °C
- Температура на околната среда, съхранение
- –30 °C ... +70 °C
- Електромагнитна съвместимост (EMC)
- EN 61000-6-2:2016; EN 61000-6-4:2020
- Ударно натоварване
- EN 60068-2-27
- Допустима относителна влажност
- 0% ... 95%, non-condensing
Общи бележки
- Забележка
- Silicone-free. Not free of paint wetting impairment substances.
- Операционна система
- Linux
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Сертификат cULus
- ✔
