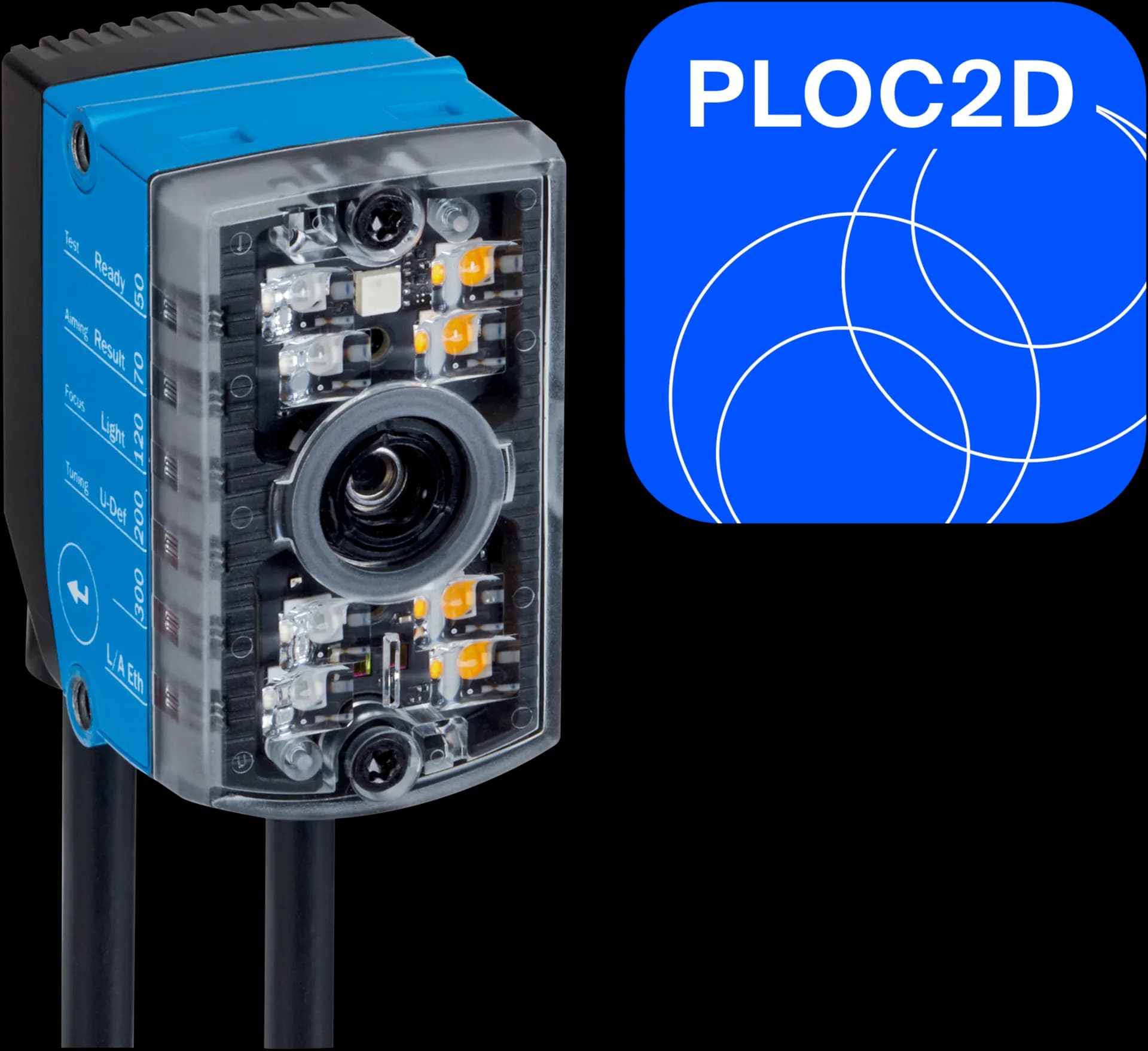

PLOC2D-611-6RB-LL

Производител: SICK#1142733

Характеристики

Наименование на продукта: PLOC2D-FIXX0019
Характеристики на системата: Stand-alone sensor with easy teach, for localization of parts using 2D measurements
Примерно зрително поле: For details see field of view diagram
Работно разстояние: 50 mm ... 300 mm
Вътрешно осветление: LED, visible red light, 617 nm, ± 15 nm
Вътрешно осветление: LED, visible blue light, 470 nm, ± 15 nm
Светлинно петно за обратна връзка: LED, visible green light, 525 nm, ± 15 nm
Средство за настройка: Laser, visible red light, 630 nm, ± 15 nm
Клас на лазера: 1, complies with 21 CFR 1040.10 except for the conformance according to “Laser Notice No. 50” from June 24, 2007 (IEC 60825-1:2014); EN 60825-1:2014
Оптичен фокус: Teach auto focus (liquid lens)
Клас на LED: Risk group 1 (low risk, IEC 62471 (2006-07) / EN 62471 (2008-09))
Принцип на локализация: Shape comparison
Разделителна способност на сензора: 1,280 px x 960 px (1.2 MP)
Начин на монтаж: Integrated
Фокусно разстояние: 6 mm
Технология: 2D snapshot, image analysis
Описание: Medium resolution 2D localization of parts in medium/large fields of view at medium/long reading distances

Тип на свързване: 1 x M12, 17-pin male connector (serial, I/Os, voltage supply); 1 x M12, 4-pin female connector (Ethernet)
Захранващо напрежение: 12 V ... 24 V, ± 15 %
Консумирана мощност: 3.5 W
Материал на корпуса: Die-cast zinc
Цвят на корпуса: Light blue (RAL 5012)
Материал на прозореца: PMMA
Размери (Д×Ш×В): 50 mm x 40.3 mm x 29.6 mm
Тегло: 165 g
Степен на защита: IP65

Време за локализация на детайла: < 0.5 seconds for the first part in the image and then < 100 ms for additional parts in the image
Точност на локализация: ± 0.5 px, ± 0.1°
Изходни данни: X, Y (mm), rotation around Z (degrees)

Ethernet: ✔
Скорост на предаване на данни: 100 Mbit/s
Протокол: TCP/IP XML and CSV (robot), TCP/IP (operator); PROFINET; EtherNet/IP™; FTP
Електрическо свързване: M12 female connector, 4-pin
Електрическо свързване: Male connector M12, 17-pin
Потребителски интерфейс: Web server
Съхранение и извличане на данни: Image and data logging via microSD memory card and external FTP

Температура на околната среда, работа: 0 °C ... +40 °C, permissible relative humidity: 0% ... 90% (non-condensing)
Температура на околната среда, съхранение: –20 °C ... +70 °C
Ударно натоварване: EN 60068-2-27:2009-05
Вибрационно натоварване: EN 60068-2-6:2008-02

Комплект на доставката: Camera, complete with integrated optics and illumination; PLOC2D software
