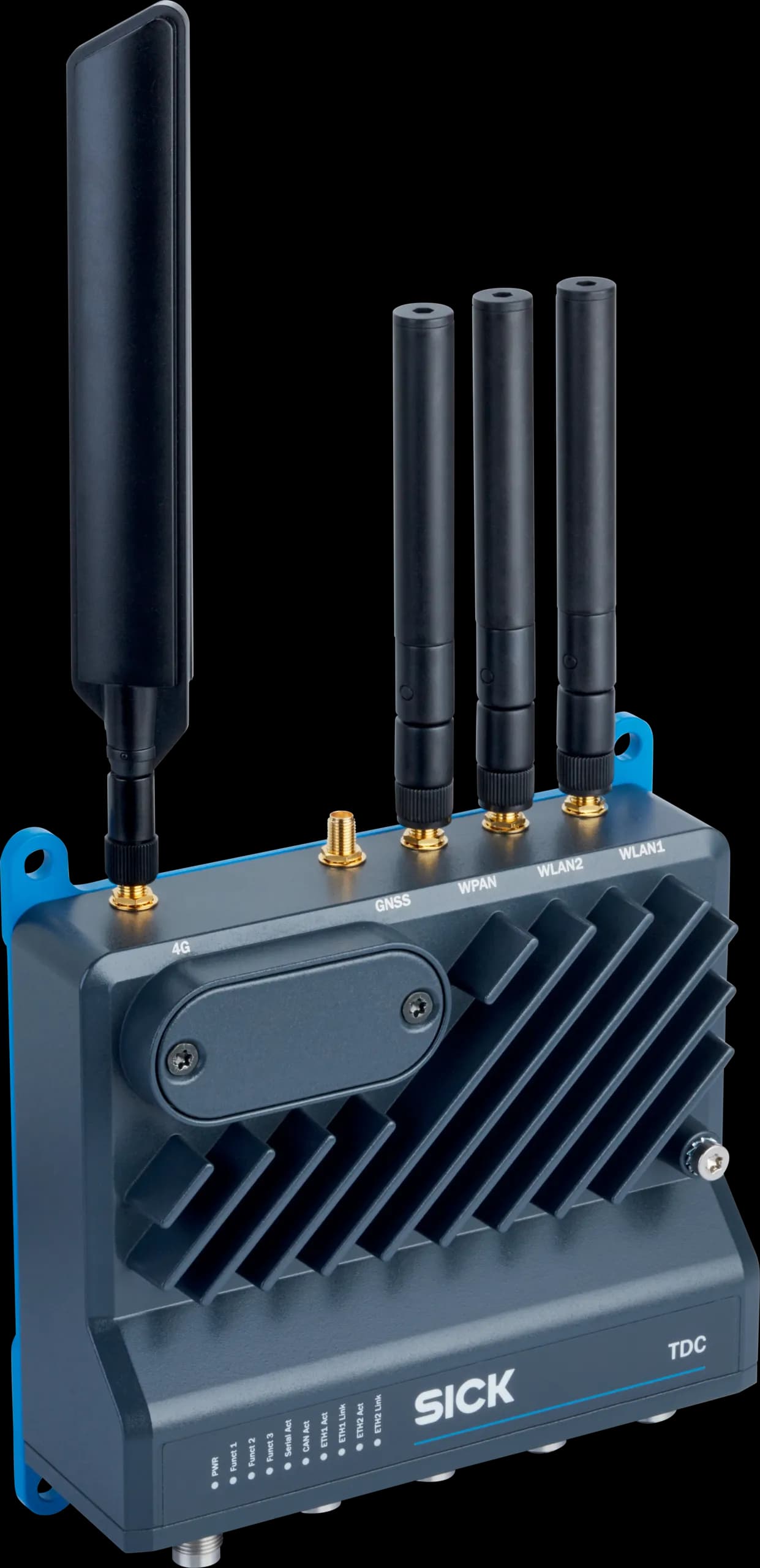

TDC-X401GL

Name: TDC-X401GL
Brand: SICK
SKU: 1139622

Производител: SICK#1139622

Виж в сайта на производителя →

Запитване за оферта Datasheet PDF

Характеристики

Продуктова категория: Programmable wireless machine
Инсталирано приложение: Programmable base device

Механика/електроника

Захранващо напрежение: 9 V DC ... 32 V DC
Консумирана мощност: Typ. 10 W, max. 75 W
Размери на корпуса (Ш×Д×В): 160 mm x 160 mm x 55 mm
Тегло: 1,180 g
Материал на корпуса: Aluminum
Цвят на корпуса: Anthracite gray (RAL 7016) / Light blue (RAL 5012)
Степен на защита: IP65 / IP67 (according to DIN EN 60529); Ed2.2:2013/COR1:2019
Клас на защита: III (IEC 62471-1 2007)

Работни характеристики

Сензор: IMU (3-axis accelerometer and 3-axis gyroscope); 3-axis magnetometer; 2x temperature sensor
Вграден компютър: 4GB LP-DDR4, i.MX8 quad-core Arm® Cortex®-A53 1600 MHz with Arm® Cortex®-M7 800 MHz real-time co-processor
Вътрешна памет: 32 GB
Операционна система: Linux
Екосистема: Docker
Потребителски интерфейс: Control center / HAL Service
Протокол за данни: MQTT; REST API; WebSocket
Формат на данните: JSON
Свързаност: Mobile communication (4G / 5G); WLAN; WPAN; LAN
Мобилна мрежа: Global coverage; LTE:B1/2/3/4/5/7/8/12/13/14/18/19/20/25/26/28/66/71/38/39/40/41; WCDMA: B1/2/4/5/6/8/19
Регион на използване: Europe and EEA, United Kingdom, USA, Canada, Japan, Australia, Singapore, Chile

Интерфейси

Ethernet: ✔ (2)
Скорост на предаване на данни: 10/100/1,000 Mbit/s
Електрическо свързване: M12
CAN шина: ✔
Скорост на предаване на данни: 1 Mbit/s, adjustable
Протокол: ISO 11898
Електрическо свързване: M12 (isolated)
Сериен интерфейс: ✔
Функция: RS-422, RS-485 (3 Mbit/s)
Електрическо свързване: M12 (isolated)
IO-Link: ✔ (4)
Забележка: V1.1.3
Тип на свързване: A
Предаване на данни: COM1, COM2, COM3
USB: ✔
Забележка: USB 3.0
Електрическо свързване: USB C in service hatch (for service use only)
GNSS: ✔
Забележка: Qualcomm Gen8C lite - L1 satellite-based system: WAAS, EGNOS, MSAS, GAGAN, SDCM
Протокол: Fully integrated GNSS that supports Gen8C-Lite of Qualcomm (GPS, GLONASS, BeiDou/Compass, Galileo and QZSS).
Електрическо свързване: SMA
Модем: ✔
Забележка: 4G
Скорост на предаване на данни: 4G LTE A Cat 4, ≤ 150 Mbit/s DL, 50 Mbit/s UL
WLAN: ✔
Скорост на предаване на данни: Up to 1.2 Gbit/s (5 GHz), dual band 2.4 GHz / 5 GHz, 2x2 MIMO (5 GHz)
Протокол: IEEE 802.11 a/b/g/n/ac/ax
WPAN: ✔
Забележка: BLE v5.3
Светлинни индикатори: ✔ (10)
Функция: 7 status indicators, 3 Configurable
Аналогови/цифрови входове: ✔ (3)
Функция: Configurable
Функция: Analog inputs can be configured in voltage (1) or current (2) measurement modes"
Цифрови входове/изходи: ✔ (4)
Функция: Configurable
Интерфейс за конфигуриране: Web-Interface; REST API

Условия на околната среда

Електромагнитна съвместимост (EMC): EN 301 489-1 V2.2.3; EN 301 489-17 V3.2.4; EN 301 489-19 V2.2.1; EN 301 489-52 V1.2.1; EN 61000-6-2: 2019
Устойчивост на удар и вибрации: Vibration:; IEC 60068-2-6:2007; IEC 60068-2-64 + Amd1: 2008+2019; Sine resonance scan: 5 Hz ... 1,000 Hz; Sine test: 5 Hz ... 200 Hz, 5 g, 20 frequency cycles; Noise test: 10 Hz ... 500 Hz, 3.5 g RMS, 2 h; Shock: ; IEC 60068-2-27:2008; 50 g, 11 ms, 6 single shocks/axis; 30 g, 11 ms, 3,000 bumps/axis; *on all axis (X, Y, Z)
Електрическа безопасност: IEC 62368-1:2018; EN IEC 62368-1:2020 + A11:2020; EN IEC 62311:2020
Спецификация IO-Link V1.1.3: IEC 61131-9:2022
Температура на околната среда: IEC 60068-2-1:2007; IEC 60068-2-2:2007; IEC 60068-2-14:2009; IEC 60068-2-30:2005
Температура на околната среда, работа: –25 °C ... +60 °C
Температура на околната среда, съхранение: –40 °C ... +85 °C
Допустима относителна влажност: < 90 %, Non-condensing
Надморска височина: < 2,000 m

Общи бележки

Комплект на доставката: TDC-X401GL with mobile communication (without data flow) including 4 port IO-Link master
Съответствие за радиооборудване: EN 300 328 V2.2.2; EN 301 893 V2.1.1; EN 300 440 V2.2.1; EN 301 908-1 V15.2.1; EN 303 413 V1.2.1; Regulatory requirements for North America:; FCC Part 2, Subpart J; FCC Part 15, Subpart B; FCC Part 22, Subpart H; FCC Part 24, Subpart E; FCC Part 27, Subpart C; ICES-Gen, Issue 1 + Amendment 1 (February 2021); ICES-003, Issue 7; RSS-GEN Issue 5 & AMD 1 & AMD 2; RSS-GEN Issue 4; RSS-132 Issue 4; RSS-102 Issue 6; RSS-133 Issue 6 & AMD 1; RSS-130 Issue 2; RSS-139 Issue 4; RSS-199 Issue 4
