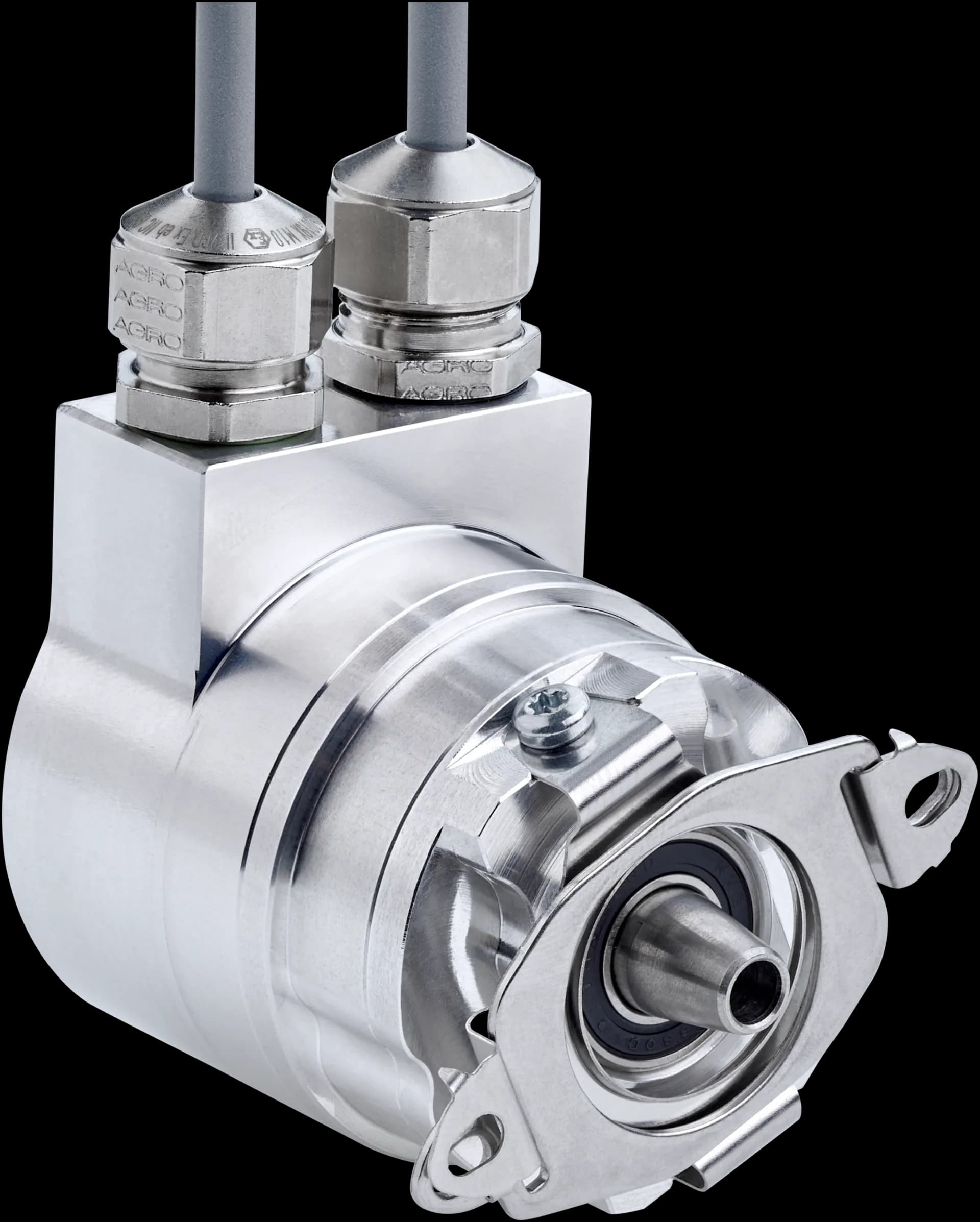

EDM35-2KF0A0S04

Производител: SICK#1137138

Характеристики

Специално устройство: ✔
Особеност: Standalone version with cable connection; ATEX for gas: II 3G Ex ic op is IIB T4 Gc; ATEX for dust: II 3D Ex ic op is IIIB T135°C Dc; X: Observe special conditions of use!; Implemented resource 109h User-defined encoder index
Стандартно референтно устройство: EDM35-2KF0A024A, 1090735
Комплект на доставката: Mounting screws for stator coupling or servo clamps not included with delivery.

Ниво на интегритет на безопасността (SIL): SIL 2 (IEC 61508), SILCL3 (IEC 62061)
Категория: 3 (EN ISO 13849-1:2015)
Систематична пригодност: SC 3 (IEC61508)
Честота на тестване: 24 h
Максимална честота на изискванията: 216 µs
Ниво на изпълнение (PL): PL d (EN ISO 13849-1:2015)
Основа на функцията за безопасност: Safe singleturn absolute position
Разделителна способност, свързана с безопасността: 13 bits
Максимална разлика между безопасна позиция 1 и безопасна позиция 2: 3 increments
Средна вероятност за опасен отказ на час (PFH): 33 x 10⁻⁹
Време на мисията (TM): 20 years
Точност, свързана с безопасността: 0.135°

Кодова последователност: Increasing, when turning the shaft For clockwise rotation, looking in direction “A” (see dimensional drawing)
Комуникационен интерфейс: HIPERFACE DSL®
Време за инициализация: ≤ 500 ms
Измерване на външно температурно съпротивление: 32-bit value, without prefix (1 Ω) 0 ... 209.600 Ω

Изпълнение на вала: Tapered shaft
Тип на фланеца / статорен съединител: Stator coupling
Габаритни размери: See dimensional drawing
Тегло: < 200 g
Инерционен момент на ротора: 5 gcm²
Работна скорост: ≤ 9,000 min⁻¹
Ъглово ускорение: ≤ 250,000 rad/s²
Пусков момент: ≤ 0.4 Ncm, +20 °C
Допустимо статично преместване: ± 1 mm, axial
Допустимо динамично преместване: ± 0.025 mm, radial
Ресурс на сачмените лагери: 50,000 h at 6,000 min⁻¹ (at a flange temperature of 70 °C)

Диапазон на работната температура: –30 °C ... +80 °C, –20 °C ... +60 °C, for ATEX
Температура на околната среда: –20 °C ... +50 °C, for ATEX
Диапазон на температурата на съхранение: –30 °C ... +80 °C, without package
Относителна влажност/кондензация: 90 %, Condensation not permitted
Устойчивост на удар: 40 g, 6 ms (according to EN 60068-2-27)
Честотен диапазон на устойчивост на вибрации: 10 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
Електромагнитна съвместимост (EMC): According to EN 61000-6-2: 2016, EN 61000-6-4: 2006, IEC 6100-6-7: 2014
Степен на защита: IP54, With cover closed (IEC 60529-1)
Работна височина (над морското равнище): 2,000 m
ATEX сертификати: ATEX for gas: II 3G Ex ic op is IIB T4 Gc, ATEX for dust: II 3D Ex ic op is IIIB T135°C Dc
