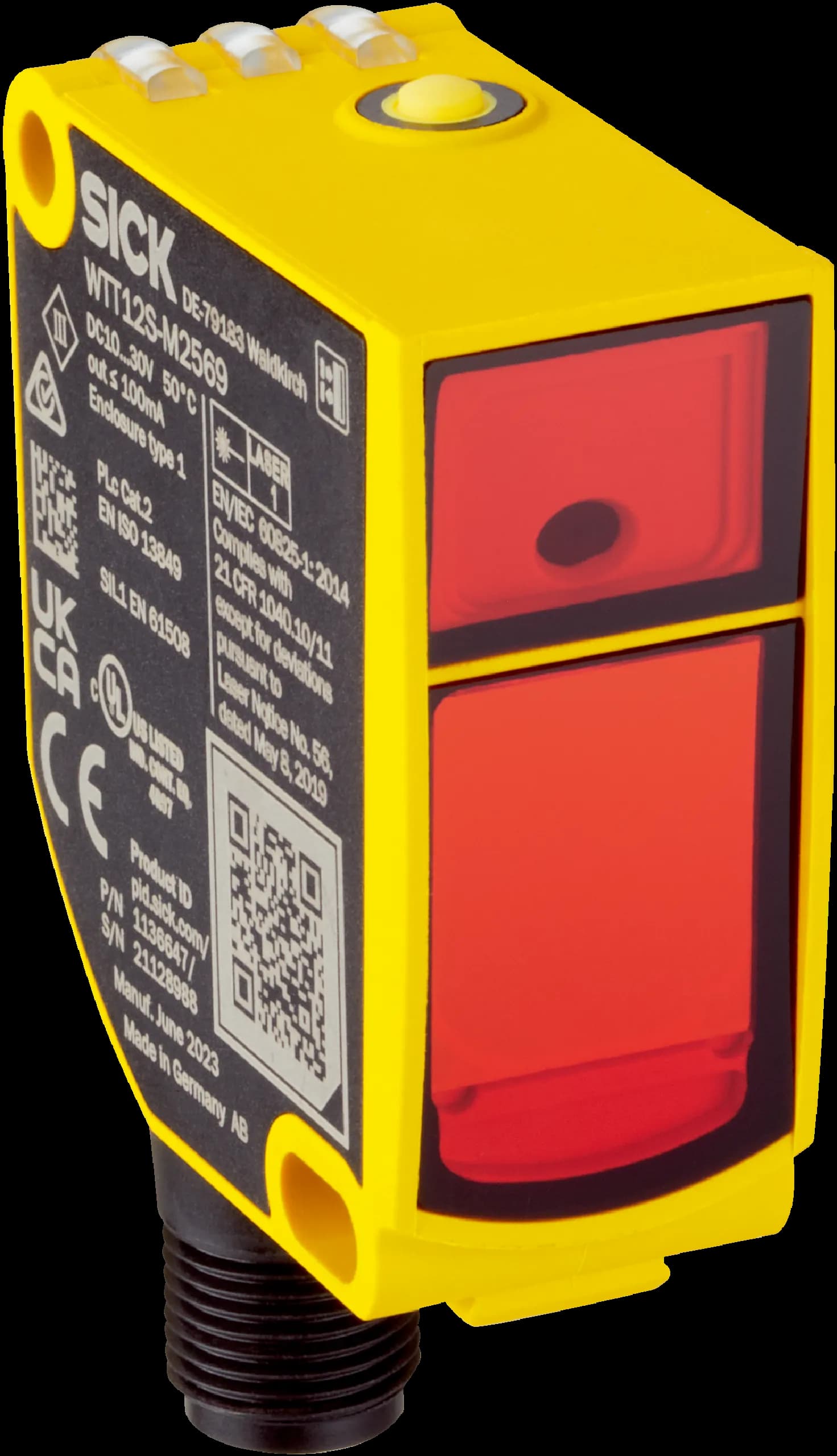

WTT12S-M2569

Name: WTT12S-M2569
Brand: SICK
SKU: 1136647

Производител: SICK#1136647

Виж в сайта на производителя →

Запитване за оферта Datasheet PDF

Характеристики

Принцип на действие: Photoelectric proximity sensor
Принцип на действие – подробности: Object between sensor and reference object or reference surface
Конструкция на корпуса (излъчване на светлината): Rectangular
Зона на детекция, свързана с безопасността: 150 mm ... 2,000 mm, Target with 6% remission or higher. The laser beam hits the target surface at an angle of incidence of 90°, the light spot is covered fully by the target. Distance front of sensor to reference surface: 150 mm ... 2,000 mm, distance front of surface/object surface: > 50 mm, distance object surface/reference surface: > 85 mm
Вид светлина: Visible red light
Светлинен източник: Laser
Размер на светлинното петно (разстояние): Ø 15 mm (within the sensing range)
Максимална импулсна мощност: < 250 mW
Дължина на вълната: 658 nm
Продължителност на импулса: 0.004 µs
Клас на лазера: 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
Настройка: Single teach-in button (1 x)
Ниво на интегритет на безопасността (SIL): SIL 1 (IEC 61508)
Клас на производителност SRS/SRSS: C (IEC TS 62998-1)
Ниво на изпълнение (PL): PL c (ISO 13849-1)
Категория: Category 2 (ISO 13849-1)
Средно време до опасен отказ (MTTFD): 138 years (ISO 13849-1)
Средна вероятност за опасен отказ на час (PFHD): 3,3 x 10⁻⁷
Среден диагностичен обхват (DCavg): 60 %
Време на мисията (TM): 20 years (ISO 13849-1)
Максимална честота на изискванията: 36 /h
Честота на тестване (външен тест): At least 100 times the average expected demand rate (ISO 13849-1)

Електроника

Захранващо напрежение UB: 10 V DC ... 30 V DC
Пулсации: pp
Консумиран ток: ≤ 25 mA
Превключващ изход: Push-pull: PNP/NPN
Превключващ изход (напрежение): LOW ≤ 3 V; HIGH ≥ Uv - 2 V
Функция на изхода: Modulated 10 Hz ± 2% square wave, 50% duty cycle
Брой превключващи изходи: 1
Режим на превключване: Light switching
Цифров изход към обекта: 5 ms
Цифров изход към тестов вход: 10 ms
Поведение на тестовия вход: Low: Offset switchover from –35 mm to +35 mm
Напрежение на тестовия вход: LOW ≤ 3 V; HIGH ≥ Uv - 4 V
Брой цифрови входове: 1
Функция на входа: Diagnostics
Защита на веригата: A ; B ; C
Клас на защита: III
Степен на защита: IP67
Време за загряване: < 15 min
Време за инициализация: < 300 ms

Механика

Размери (Ш×В×Д): 20 mm x 49.6 mm x 44.2 mm
Материал на корпуса: Plastic, VISTAL®
Материал на оптиката: Plastic, PMMA
Тегло: 48 g
Тип на свързване: Plug, M12, 5-pin

Условия на околната среда

Работна температура на околната среда: –35 °C ... +50 °C
Температура на околната среда, съхранение: –40 °C ... +70 °C
Устойчивост на околна светлина, тип.: Artificial light: 50 klx; Sunlight: 50 klx
Устойчивост на удар: 30 g (3 positive and 3 negative shocks along X, Y, Z axes, 18 total shocks (EN60068-2-27)) 11 ms; 25 g (1,000 positive and 1,000 negative shocks along X, Y, Z axes, 6000 shocks in total (EN60068-2-27)) 6 ms
Устойчивост на вибрации: 20 Hz ... 1,000 Hz (1 g, for X, Y, Z axes, 1 octave/min (EN60068-2-6)); 20 Hz ... 2,000 Hz (10 g, RMS/axis (EN 60068-2-64))
