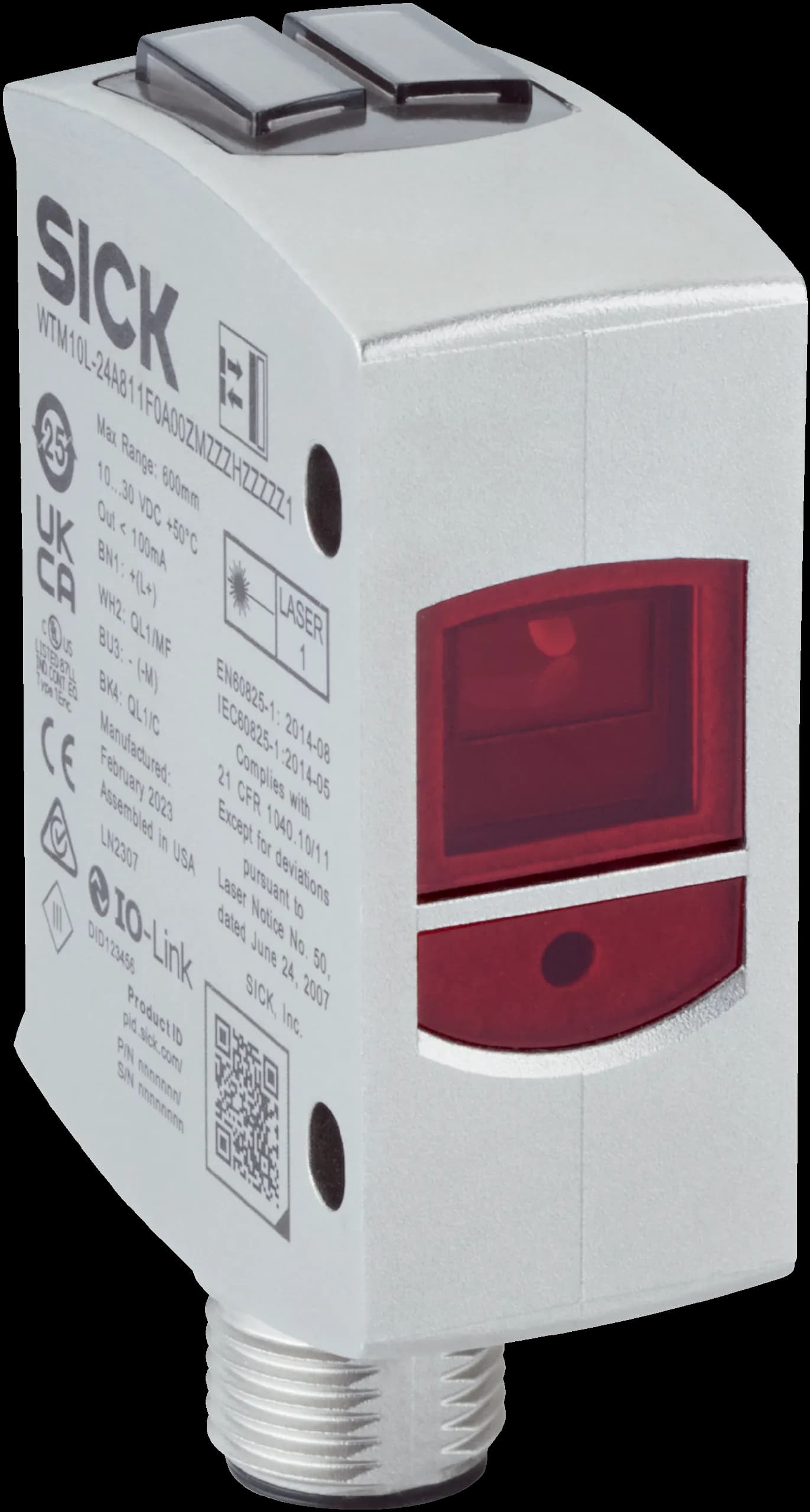

WTM10L-241612D0A00ZVZZZZZZZZZ1

Name: WTM10L-241612D0A00ZVZZZZZZZZZ1
Brand: SICK
SKU: 1133545

Производител: SICK#1133545

Виж в сайта на производителя →

Запитване за оферта Datasheet PDF

Характеристики

Принцип на действие: Photoelectric proximity sensor
Принцип на действие – подробности: Background suppression, Foreground suppression, MultiMode
MultiMode: Background suppression; Foreground suppression; Single value teach-in; Two Value Teach-in; Manual teach-in; ApplicationSelect (Mode 1 - Speed, Mode 2 - Standard, Mode 3 - Precision); Measurement
Обхват на детекция, мин.: 25 mm (Mode 1 - Speed)
Обхват на детекция, макс.: 220 mm (Mode 1 - Speed)
Настройваем праг на превключване за потискане на фона: 25 mm ... 220 mm (Mode 1 - Speed)
Референтен обект: Object with 90% remission factor (complies with standard white according to DIN 5033)
Минимално разстояние между настроения обхват на детекция и фона (черно 6% / бяло 90%): 2 mm, at a distance of 150 mm (Mode 1 - Speed)
Препоръчителен обхват на детекция за оптимална работа: 50 mm ... 150 mm (Mode 1 - Speed)
Обхват на измерване: 25 mm ... 400 mm
Повторяемост: < 0.5 %
Точност: < 3 %
Извеждане на стойността на разстоянието: Via IO-Link + display
Разделителна способност: 1 mm
Светлинен източник: Laser
Вид светлина: Visible red light
Форма на светлинното петно: Point-shaped
Размер на светлинното петно (разстояние): Ø 0.2 mm (150 mm)
Максимално разсейване на излъчвания лъч около стандартизираната ос на излъчване (ъгъл на отклонение): U = +23 °C)
Нормативна препратка: IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11, EN 60825-1:2014, IEC 60825-1:2014 (except for tolerances according to Laser Notice No. 56 dated May 8, 2019)
Клас на лазера: 1
Дължина на вълната: 655 nm
Продължителност на импулса: 4 µs
Максимална импулсна мощност: < 2.5 mW
Среден срок на експлоатация: 50,000 h at TU = +25 °C
Сензорен дисплей: For setting the sensing range and configuring the sensor parameters
IO-Link: For configuring the sensor parameters and Smart Task functions
Дисплей: Display of mode, display of output states, display of the distance value, display of the set value
Зелен светодиод: Operating indicator; Static on: power on; Flashing: IO-Link mode
Жълт светодиод: Status of received light beam; Static on: object present; Static off: object not present
Специални характеристики: MultiMode
Специални приложения: Detecting small objects, Detection of objects moving at high speeds, Detecting flat objects, Detecting uneven, shiny objects, Detection of poorly remitting and tilted objects

Параметри, свързани с безопасността

Средно време до опасен отказ (MTTFD): 473 years
Среден диагностичен обхват (DCavg): 0 %
Време на мисията (TM): 10 years

Комуникационен интерфейс

IO-Link: ✔ , IO-Link V1.1
Скорост на предаване на данни: COM2 (38,4 kBaud)
Време на цикъла: 3.4 ms
Дължина на процесните данни: 32 Bit
Структура на процесните данни: Bit 0 = switching signal QL1
VendorID: 26
DeviceID HEX: 0x80032D
DeviceID DEC: 8389421
Съвместим тип порт на мастера: A
Поддръжка на режим SIO: Yes

Електроника

Захранващо напрежение UB: 10 V DC ... 30 V DC
Пулсации: ≤ 5 Vpp
Категория на използване: DC-12 (According to EN 60947-5-2); DC-13 (According to EN 60947-5-2)
Консумиран ток: ≤ 25 mA, without load. At UB = 24 V
Клас на защита: III
Брой: 2
Тип: Push-pull: PNP/NPN, Individually adjustable
Режим на превключване: Light/dark switching
Изходна характеристика: Individually adjustable
Сигнално напрежение PNP HIGH/LOW: Approx. UB-2.0 V / 0 V
Сигнално напрежение NPN HIGH/LOW: Approx. UB-1.0 V / < 2.5 V
Изходен ток Imax.: ≤ 100 mA
Защита на веригата на изходите: Reverse polarity protected
Време за реакция: 1.8 ms (Mode 1 - Speed)
Повторяемост (време за реакция): < 0,5 %
Честота на превключване: 275 Hz (Mode 1 - Speed)

Механика

Корпус: Rectangular
Размери (Ш×В×Д): 18 mm x 57 mm x 42.2 mm
Свързване: Male connector M12, 4-pin
Корпус: Metal, Stainless steel V4A (1.4404, 316L)
Предно стъкло: Plastic, PMMA
Капак на дисплея: Plastic, PMMA
LED: Plastic, ABS
Мъжки конектор: Metal, Stainless steel V4A (1.4404, 316L)
Тегло: Approx. 100 g
Максимален момент на затягане на крепежните винтове: 0.56 Nm

Условия на околната среда

Степен на защита: IP67 (EN 60529); IP69 (Replaces IP69K with ISO 20653: 2013-03)
Работна температура на околната среда: –10 °C ... +55 °C
Температура на околната среда, съхранение: –40 °C ... +75 °C
Време за загряване: Observe min. warm-up time of 15 minutes
Устойчивост на околна светлина, тип.: Artificial light: ≤ 15,000 lx; Sunlight: ≤ 15,000 lx
Влажност на въздуха: 35 % ... 95 %, relative humidity (no condensation)
Електромагнитна съвместимост (EMC): EN 60947-5-2, The sensor complies with the Radio Safety Requirements (EMC) for the industrial sector (Radio Safety Class A). It may cause radio interference if used in a residential area.

Smart Task

Име на Smart Task: Base logics
Логическа функция: Direct; AND; OR; Window; Hysteresis
Функция таймер: Deactivated; Switch-on delay; Off delay; ON and OFF delay; Impulse (one shot)
Инвертиране: Yes
Превключващ сигнал QL1: Switching output
Превключващ сигнал ǬL1: Switching output
