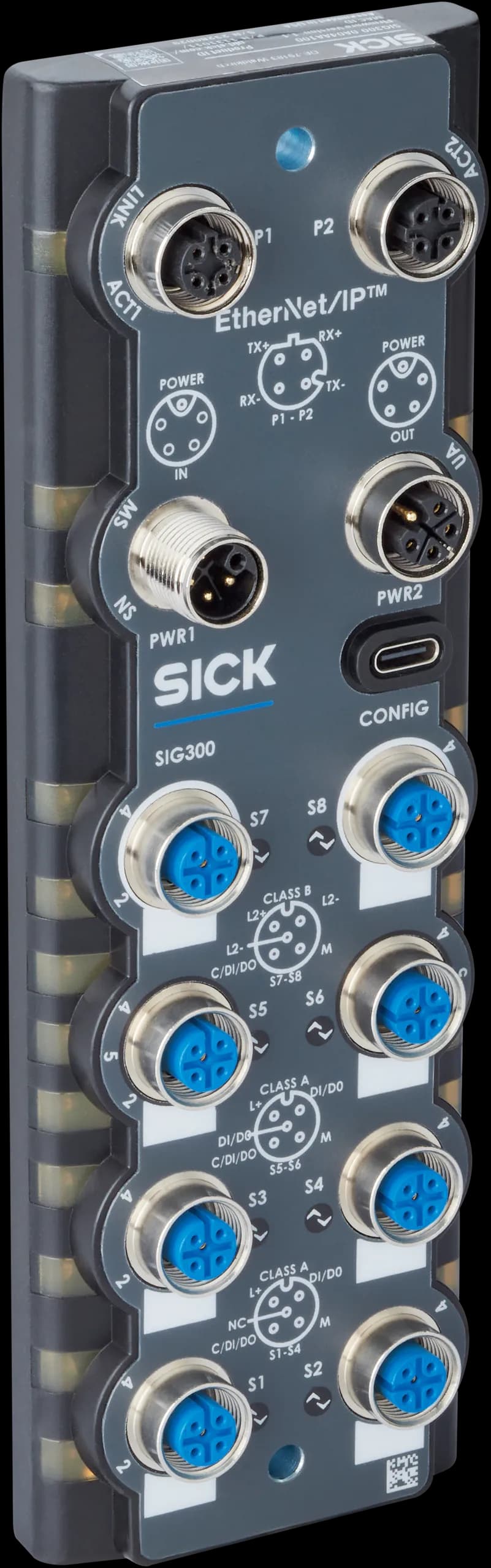

SIG300-0A05AA100

Name: SIG300-0A05AA100
Brand: SICK
SKU: 1131012

Производител: SICK#1131012

Виж в сайта на производителя →

Запитване за оферта Datasheet PDF

Характеристики

Продуктова категория: IO-Link Master
Поддържани продукти: IO-Link Devices; Binary switching sensors; Binary actuators
Допълнителни функции: Web server integrated; IIoT interface available
Средно време до отказ (MTTF): 29.4 years
Средно време до опасен отказ (MTTFD): 58.8 years
Комплект на доставката: SIG300, safety instruction, Blind plugs (9 x M12, 1 x USB-C)

Механика/електроника

IO-Link: 8 x M12, 5-pin female connector, A-coded
Мощност: 1 x M12, 5-pin male connector, L-coded; 1 x M12, 5-pin female connector, L-coded
Ethernet: 2 x M12, 4-pin female connector, D-coded
USB-C: 1 x USB-C
Захранващо напрежение: 20 V DC ... 30 V DC
Допустим ток (PWR1, PWR2), макс.: ≤ 16 A, US
Консумиран ток: ≤ 200 mA
Общ ток (S1 ... S8): ≤ 15.5 A
Pin 1 (L+) (Us): 2 A
Pin 2 (DI/DO): 200 mA
Pin 3 (M): - 2.6 A
Pin 4 (C/Q DI/DO): 200 mA
Извод 5 (DI/DO), порт 5-6: 200 mA
Pin 1 (L+) (Us): 2 A
Pin 2 (L+) (UA): 2 A
Pin 3 (M) (Us): - 2 A
Pin 4 (C/Q DI/DO): 200 mA
Pin 5 (M) (UA): - 2 A
Брой: 16, configurable
Входни характеристики: EN 61131-2 type 1
Защита на веригата: Short-circuit protected
Брой: 16, configurable
Тип: PNP
Честота на превключване: ≤ 50 Hz
Защита на веригата: Short-circuit protected
Светлинни индикатори: 8 LED green (IO-Link activity pin 4); 6 LED yellow (DI/DO communication pin 2); 2 LED yellow (DI/DO communication pin 5); 2 LED yellow (Voltage supply UA “On” pin 2, class B port); 2 LED green (Ethernet bus activity); 1 LED green (voltage supply US (sensors)); 1 LED green (voltage supply UA (actuators)); 1 LED red/green ; 1 LED red/green
Степен на защита: IP67 (In fastened condition)
Клас на защита: III
Степен на замърсяване: 2
Материал на корпуса: Polyamide + steel, galvanized
Цвят на корпуса: Dark gray
Тегло: 460 g
Размери (Д×Ш×В): 191.4 mm x 61.2 mm x 27.3 mm
UL File №: E497722
