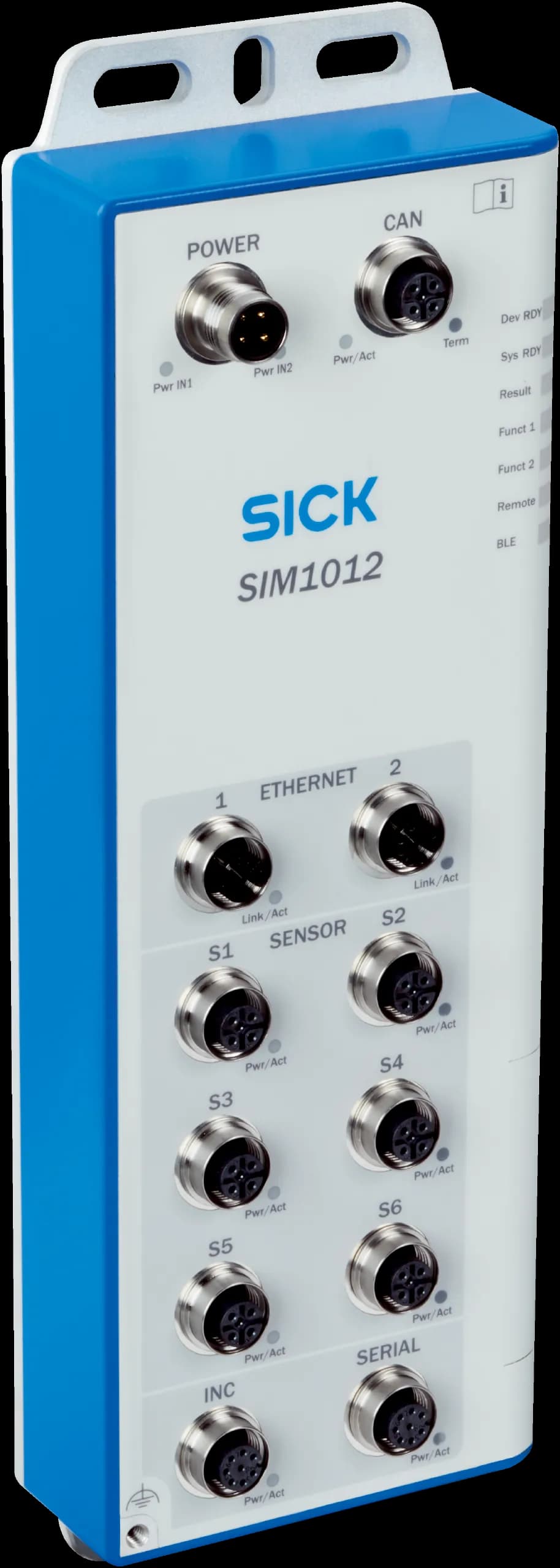

SIM1012-0AXG200 3D Belt Pick

Name: SIM1012-0AXG200 3D Belt Pick
Brand: SICK
SKU: 1130785

Производител: SICK#1130785

Виж в сайта на производителя →

Запитване за оферта Datasheet PDF

Характеристики

Продуктова категория: Programmable devices
Задача: Data recording, evaluation, and archiving
Поддържани продукти: Ruler3020; Ruler3060; Ruler3120
SensorApp: 3D Belt Pick SensorApp
Включен лиценз: 3D Belt Pick Licence
Процесор: Dual-core ARM Cortex-A9 CPU with NEON accelerator
Оперативна памет (RAM): 1 GB
Флаш памет: 256 MB in total, 30 MB of which available for applications
Комплект за разработка на приложения: SICK AppStudio; Can be programmed within the SICK AppSpace environment
Набор от инструменти: SICK algorithm API
Допълнителни функции: FPGA for I/O handling

Механика/електроника

Мощност: 1 (M12, 4-pin male connector, T-coded)
Инкрементален: 1 (M12, 8-pin female connector, A-coded)
Сериен интерфейс: 1 (M12, 8-pin female connector, A-coded)
CAN: 1 (M12, 5-pin female connector, A-coded)
S1-S6, IO-Link Master: 6 (M12, 5-pin female connector, A-coded)
Ethernet: 2 (M12, 8-pin female connector, X-coded)
Захранващо напрежение: 24 V DC, ± 10 %
Работен ток: To be protected with 12 A
Консумирана мощност: ≤ 15 W, without connected sensor
Изходна мощност: ≤ 270 W, total, all connections
Захранващо напрежение, сериен интерфейс: ≤ 1 A
Захранващо напрежение, инкрементален интерфейс: ≤ 0.5 A
Захранващо напрежение, CAN: ≤ 3.2 A
S1-S6: ≤ 100 mA
Захранващо напрежение S1-S6: ≤ 1 A
Степен на защита: IP65
Клас на защита: III
Материал на корпуса: Aluminum
Цвят на корпуса: Light blue (RAL 5012), gray-white front film (RAL 9002)
Тегло: 876 g, including connection plugs
Размери (Д×Ш×В): 86.5 mm x 45.8 mm x 265.5 mm

Интерфейси

Ethernet: ✔ , TCP/IP, FTP, OPC UA, MQTT
Забележка: Can also be configured as an RS-422 interface, max. frequency 2 MHz
Функция: Data output, Configuration, firmware update
Скорост на предаване на данни: 20 kbit/s ... 230 kBaud, 2 x 10/100/1.000 Mbit/s
Инкрементален: ✔ , IO-Link V1.1, RS-422, RS-485
Забележка: Can also be configured as an encoder interface, max. frequency 2 MHz
Функция: IO-Link Master, termination resistor can be controlled using app, firmware update
Скорост на предаване на данни: ≤ 1 Mbit/s, RS-232: 115,2 kBaud, RS-422/RS-485: 2 MBaud
IO-Link: ✔ , RS-232
Забележка: Can also be configured as an encoder interface, max. frequency 2 MHz
Функция: SICK CAN sensor network CSN (CAN controller/CAN device, multiplexer/server), diagnosis
Скорост на предаване на данни: ≤ 230 kBaud, RS-232: 115,2 kBaud, RS-422/RS-485: 2 MBaud
Сериен интерфейс: ✔ , USB 2.0
Функция: Configuration
CAN: ✔ , USB 2.0
Функция: SICK CAN sensor network CSN (CAN controller/CAN device, multiplexer/server)
USB: ✔
Функция: Configuration
Потребителски интерфейси: Web server (GUI), SICK AppStudio (programming), SICK AppManager (app installation, firmware update)
Съхранение и извличане на данни: Image and data logging via optional microSD memory card, internal RAM and external FTP
Карта(и) с памет: Industry-grade microSD memory card (flash card), max. 16 GB
S1-S6: In each case 1 input, in each case 1 input/output (can be configured) (Max. frequency: 30 kHz)
Светлинни индикатори: 7 red/green (status displays); 2 Green (Link displays); 11 red/green (status displays for power, CAN, sensor, incremental, serial); 1 blue (CAN)

Условия на околната среда

Електромагнитна съвместимост (EMC): EN 61000-6-2:2005-08; EN 61000-6-4:2007+A1:2011
Ударно натоварване: EN 60068-2-27:2009-05
Устойчивост на вибрации: EN 60068-2-6:2008-02
Работна температура на околната среда: 0 °C ... +50 °C
Температура на околната среда, съхранение: –20 °C ... +70 °C
