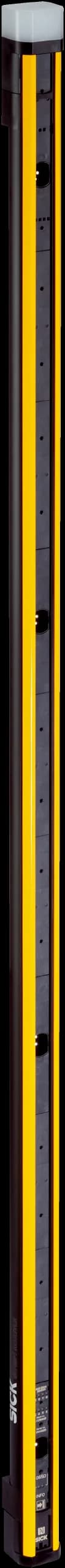

M4P-EA04300D00

Производител: SICK#1128440

Характеристики

Версия на продукта: deTem4
Приложение: Normal industrial environment
Принцип на действие: Sender/receiver
Част от системата: Receiver
Обхват на сканиране: 90 m
Брой лъчи: 4
Разстояние между лъчите: 300 mm
Време за реакция: 20 ms
Синхронизация: Optical synchronization
Крайна капачка с вграден LED: ✔
Комплект на доставката: Receiver; Safety instruction; Mounting instructions; Operating instructions for download

Забележка: The deTem4 safety light-beam sensor can be used with different function packages. The function packages are determined by the equipment used.
Функционален пакет SP1: Protective operation; Beam coding; Restart interlock; External device monitoring (EDM); Application diagnostic output (ADO); IO-Link; Equipment: Sender and receiver with SP1 system plug
Функционален пакет SP2: Function package SP1 included; Manual adjustment of the protective field width; Muting (2-signal muting); Partial muting; Equipment: Sender with SP1 system plug and receiver with SP2 system plug
Функционален пакет DMM4: Function package SP2 included; Transmitting power adjustment; Muting (4-signal muting); Operating mode selection; Inputs for safety sensors (SDI); Equipment: Sender and receiver with SP1 system plug and DMM4 extension module

Свързване към системата: Depending on system plug (M12 male connector, 5-pin or 8-pin)
Връзка за разширение: Depending on system plug (without extension connection or with M12 female connector, 5-pin)
Начин на конфигуриране: DIP switch on system plug; PC software via DMM4 (Safety Designer)
Елементи за индикация: Status LEDs
Средство за подравняване: Alignment quality via diagnostic LEDs
Крайна капачка с вграден LED: ✔
Изход за диагностика на приложението (ADO): ✔
IO-Link: ✔
Комуникация в близко поле (NFC): ✔

Клас на защита: III (IEC 61140)
Захранващо напрежение Vs: 24 V DC (19.2 V DC ... 28.8 V DC)
Остатъчни пулсации: ≤ 10 %
Изходни сигнални превключващи устройства (OSSD): 2 PNP semiconductors, short-circuit protected, cross-circuit monitored
Включено състояние, комутирано напрежение HIGH: 24 V DC (VS – 2.25 V DC ... VS)
Изключено състояние, комутирано напрежение LOW: ≤ 2 V DC
Допустим ток за всеки OSSD: ≤ 500 mA
Изход за диагностика на приложението (ADO): PNP semiconductor, short-circuit protected
Изходно напрежение HIGH (активно): ≥ Vs – 3 V
Изходно напрежение LOW (деактивирано): High resistance
Токово натоварване: ≤ 100 mA

Степен на защита: IP65 (IEC 60529); IP67 (IEC 60529)
Работна температура на околната среда: –30 °C ... +55 °C
Температура на съхранение: –30 °C ... +70 °C
Влажност на въздуха: 15 % ... 95 %, Non-condensing
Устойчивост на вибрации: 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
Устойчивост на удар: 15 g / 6 ms (EN 60068-2-27)
Клас: 3M4 (IEC TR 60721-4-3)
Електромагнитна съвместимост (EMC): According to IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
