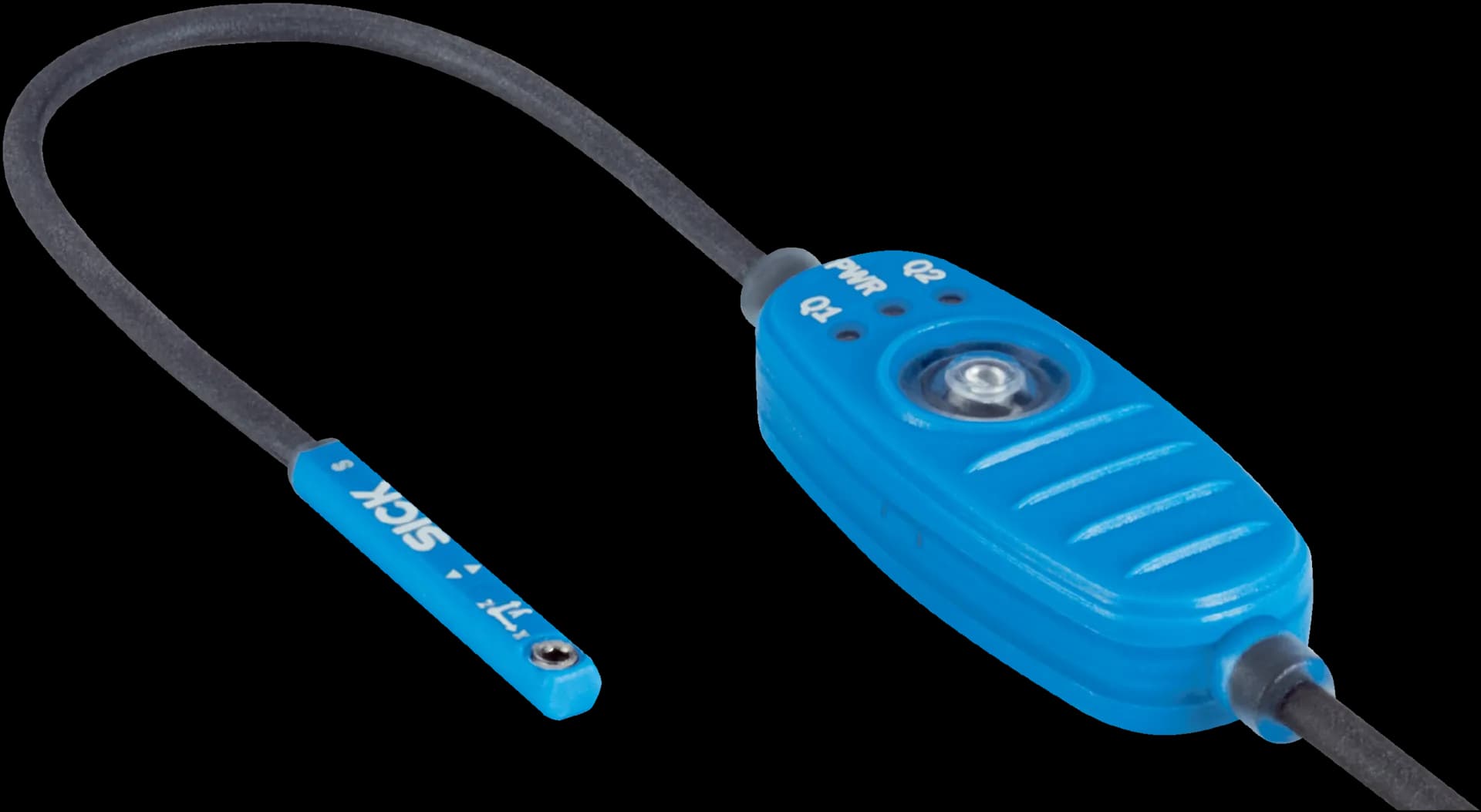

Характеристики
- Тип цилиндър
- C-slot
- Предпочитан слот на производителя
- SMC, PHD, Bimba
- Зона на детекция
- 0 mm ... 50 mm
- Типове цилиндри с адаптер
- T-slot cylinders; Round body cylinder; Profile cylinders and tie-rod cylinders
- Обхват на измерване
- 50 mm
- Дължина на корпуса
- 25 mm
- Превключващ изход
- 2 x push-pull: PNP/NPN
- Функция на изхода
- IO-Link
- Схема на свързване
- DC 4-wire
- Степен на защита
- IP67
- Бутон за обучение (Teach-in)
- Initialization of dynamic teach for 1 to 3 switching points; Manual programming of 1 to 3 switching points (digital outputs); Adjustment of overrun distance per switching point; Resetting of switching points
- IO-Link
- Configuration of up to 8 switching points
- Диагностични функции
- Vibration; Orientation; Temperature; Maximum acceleration; Actuator diagnosis
- Специални характеристики
- Completely embedded mounting in the slot, providing protection
Механика/електроника
- Захранващо напрежение
- 10 V DC ... 30 V DC
- Пад на напрежението
- ≤ 1 V
- Продължителен ток Ia
- ≤ 200 mA
- Клас на защита
- III
- Закъснение до готовност
- 0.175 s
- Консумирана мощност
- ≤ 550 mW
- Необходима чувствителност към магнитно поле, типична
- 2 mT ... 20 mT
- Разстояние на превишаване
- Configurable
- Хистерезис
- Configurable
- Разделителна способност, типична
- 0,01 mm
- Грешка от нелинейност, типична
- 0.3 mm
- Повторяемост, типична
- 0.05 mm
- Честота на дискретизация, типична
- 1 ms
- Защита от обратна полярност
- Yes
- Защита от късо съединение
- Yes
- LED индикатор за състоянието
- Yes
- Цифров превключващ изход
- Yes
- Обучение (Teach-in)
- Yes
- Работна температура на околната среда
- –20 °C ... +70 °C
- Устойчивост на удар и вибрации
- 30 g, 11 ms / 10 ... 55 Hz, 1 mm
- Електромагнитна съвместимост (EMC)
- According to EN 60947-5-2
- Тип на свързване
- Cable with plug, M8, 4-pin, with knurled screws, 0.5 m
- Сечение на проводника
- 0.08 mm²
- Диаметър на кабела
- Ø 2.6 mm
- Радиус на огъване
- For flexible use > 10 x cable diameter
- Кабелен изход
- Axial
- Тип на свързване
- Cable, 4-wire, 0.1 m
- Сечение на проводника
- 0.09 mm²
- Диаметър на кабела
- Ø 2.2 mm
- Радиус на огъване
- For flexible use > 10 x cable diameter
- Кабелен изход
- Axial
- Корпус
- Plastic, PA, strengthened
- Кабел
- PUR
- Елемент за управление
- Plastic, TPU, reinforced
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 358 years
- Среден диагностичен обхват (DCavg)
- 0 %
- Време на мисията (TM)
- 20 years
Комуникационен интерфейс
- Комуникационен интерфейс
- IO-Link V1.1
- Комуникационен интерфейс – подробности
- COM3
- Време на цикъла
- 1 ms
- Дължина на процесните данни
- 32 Bit
- Структура на процесните данни
- Bit 0 ... 7 = switching signal Qint1 - Qint8 (or up to 8 alarm notifications); Bit 8 ... 15 = scaling; Bit 16 ... 31 = position (in x10 µm)
Диагностика
- Брой оси
- 3
- Обхват на измерване a-RMS
- 0 g ... 5.6 g
- Честотен диапазон
- Typ. 1.4 kHz
- Шум
- Typ. 14 mg
- Честота на обновяване
- 1.25 Hz
- Анализ на вибрациите
- A-RMS, kurtosis, pulse factor
- Брой оси
- 2
- Обхват на измерване на Ойлеровия ъгъл на крен (roll)
- ± 180°
- Обхват на измерване на Ойлеровия ъгъл на тангаж (pitch)
- ± 90°
- Разделителна способност
- 0.02°
- Повторяемост по крен (roll)
- Typ. ± 2.5°
- Повторяемост по тангаж (pitch)
- Typ. ± 2.5°
- Шум
- Typ. 0.25°
- Честота на обновяване
- 100 Hz
- Гранична честота
- 50 Hz
- Обхват на измерване
- –125 °C ... +125 °C
- Точност
- Typ. ± 1 °C
- Обхват на измерване
- ± 8 g
- Честота на обновяване
- 1 kHz
- Данни за състоянието
- Cycle count, travel time, cylinder travel, dwell time, piston velocity
- Напрегнатост на магнитното поле
- 2 mT ... 18 mT
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат cULus
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 27270806
- ECLASS 6.0
- 27270806
- ECLASS 7.0
- 27270806
- ECLASS 8.0
- 27270806
- ECLASS 9.0
- 27270806
- ECLASS 10.0
- 27270806
- ECLASS 11.0
- 27270806
- ECLASS 12.0
- 27274301
- ECLASS 13.0
- 27274301
- ECLASS 14.0
- 27274301
- ECLASS 15.0
- 27274301
- ETIM 6.0
- EC002544
- ETIM 7.0
- EC002544
- ETIM 8.0
- EC002544
- ETIM 9.0
- EC002544
- ETIM 10.0
- EC002544
- UNSPSC 091201.0
- 39121500
- UNSPSC 100501.0
- 39121500
- UNSPSC 111201.0
- 39121500
- UNSPSC 120901.0
- 39121500
- UNSPSC 131201.0
- 39122230
- UNSPSC 140801.0
- 39122230
- UNSPSC 151101.0
- 39122230
- UNSPSC 160901.0
- 39122230
- UNSPSC 171001.0
- 39122230
- UNSPSC 180801.0
- 39122230
- UNSPSC 190501.0
- 39122230
- UNSPSC 200601.0
- 39122230
- UNSPSC 210901.0
- 39122230
- UNSPSC 220601.0
- 39122230
- UNSPSC 230701.0
- 39122230
- UNSPSC 240301.0
- 39122230
- UNSPSC 250901.0
- 39122230
- UNSPSC 260801.0
- 39122230
