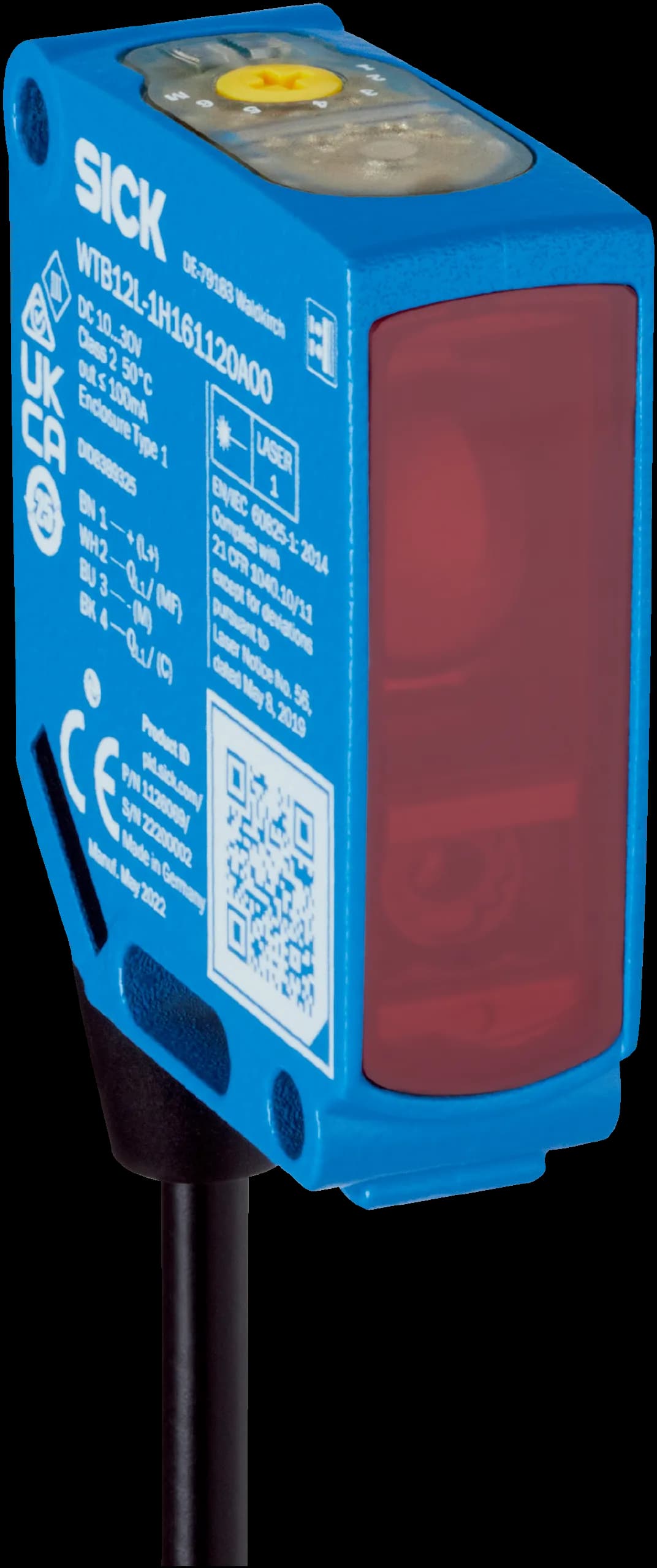

Характеристики
- Принцип на действие
- Photoelectric proximity sensor
- Принцип на действие – подробности
- Background suppression, Foreground suppression, MultiMode, distance value
- MultiMode
- 1 Background suppression (factory setting); 2 Foreground suppression; 3 Two Value Teach-in; 4 Two independent switching points; 5 Window Mode; 6 ApplicationSelect; M manual / measurement
- Обхват на детекция, мин.
- 80 mm (mode 1, 3, 4, 5)
- Обхват на детекция, макс.
- 850 mm (mode 1, 3, 4, 5)
- Настройваем праг на превключване за потискане на фона
- 90 mm ... 850 mm (mode 1, 3, 4, 5)
- Настройваем праг на превключване за потискане на предния план
- 100 mm ... 350 mm (mode 2)
- Референтен обект
- Object with 90% remission factor (complies with standard white according to DIN 5033)
- Минимално разстояние между настроения обхват на детекция и фона (черно 6% / бяло 90%)
- 6 mm, at a distance of 250 mm (mode 1, 3, 4, 5)
- Минимална височина на обекта при настроен обхват на детекция пред черен фон (коефициент на отражение (ремисия) 6%)
- 2.2 mm, at a distance of 150 mm (mode 2)
- Препоръчителен обхват на детекция за оптимална работа
- 100 mm ... 300 mm (mode 1, 3, 4, 5)
- Обхват на измерване
- 100 mm ... 850 mm
- Повторяемост
- 0,1 mm ... 6 mm
- Точност
- Typ. 6.0 mm at 100 ... 200 mm distance
- Извеждане на стойността на разстоянието
- Via IO-Link
- Разделителна способност
- 0.1 mm
- Честота на обновяване на стойността на разстоянието
- 20 ms
- Светлинен източник
- Laser
- Вид светлина
- Visible red light
- Форма на светлинното петно
- Ellipse shape
- Размер на светлинното петно (разстояние)
- 2.2 mm x 1.2 mm (300 mm)
- Максимално разсейване на излъчвания лъч около стандартизираната ос на излъчване (ъгъл на отклонение)
- U = +23 °C)
- Позиция на фокуса
- 800 mm
- Нормативна препратка
- EN 60825-1:2014, IEC 60825-1:2014
- Клас на лазера
- 1
- Дължина на вълната
- 655 nm
- Продължителност на импулса
- 4 µs
- Максимална импулсна мощност
- < 6.74 mW
- Среден срок на експлоатация
- 50,000 h at TU = +25 °C
- Настройка Teach-Turn
- BluePilot; For adjusting the sensing range with mode selection
- IO-Link
- For configuring the sensor parameters and Smart Task functions
- Син светодиод
- BluePilot: Display of mode, display of output states QL1 (LED 3 permanently on) and QL2 (LED 5 permanently on)
- Зелен светодиод
- Operating indicator; Static on: power on; Flashing: IO-Link mode
- Жълт светодиод
- Status of received light beam; Static on: object present; Static off: object not present
- Специални характеристики
- MultiMode
- Специални приложения
- Detecting small objects, Detection of objects moving at high speeds, Detecting flat objects, Detecting uneven, shiny objects, Detection of poorly remitting and tilted objects, Detecting perforated objects
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 280 years
- Среден диагностичен обхват (DCavg)
- 0 %
- Време на мисията (TM)
- 10 years
Комуникационен интерфейс
- IO-Link
- ✔ , IO-Link V1.1
- Скорост на предаване на данни
- COM2 (38,4 kBaud)
- Време на цикъла
- 2.3 ms
- Дължина на процесните данни
- 16 Bit
- Структура на процесните данни
- Bit 0 = switching signal QL1
- VendorID
- 26
- DeviceID HEX
- 0x8002CC
- DeviceID DEC
- 8389324
- Съвместим тип порт на мастера
- A
- Поддръжка на режим SIO
- Yes
Електроника
- Захранващо напрежение UB
- 10 V DC ... 30 V DC
- Пулсации
- ≤ 5 V
- Категория на използване
- DC-12 (According to EN 60947-5-2); DC-13 (According to EN 60947-5-2)
- Консумиран ток
- ≤ 14 mA, without load. At UB = 24 V
- Клас на защита
- III
- Брой
- 2 (Complementary)
- Тип
- Push-pull: PNP/NPN
- Режим на превключване
- Light/dark switching
- Сигнално напрежение PNP HIGH/LOW
- Approx. UB-2.5 V / 0 V
- Сигнално напрежение NPN HIGH/LOW
- Approx. UB / < 2.5 V
- Изходен ток Imax.
- ≤ 100 mA
- Защита на веригата на изходите
- Reverse polarity protected
- Време за реакция
- ≤ 500 µs (mode 1, 2, 3)
- Повторяемост (време за реакция)
- 150 µs (mode 1, 2, 3)
- Честота на превключване
- 1,000 Hz (mode 1, 2, 3)
- Функция на извод 4/черен (BK)
- Digital output, light switching, object present → output QL1 HIGH (Mode 1, 3, 4, 5, 6)
- Функция на извод 4/черен (BK) – Подробности
- The pin 4 function of the sensor can be configured
- Функция на извод 2/бял (WH)
- Digital output, dark switching, object present → output ǬL1 LOW (Mode 1, 3, 5, 6)
- Функция на извод 2/бял (WH) – Подробности
- The pin 2 function of the sensor can be configured
Механика
- Корпус
- Rectangular
- Размери (Ш×В×Д)
- 15.6 mm x 49.5 mm x 43.1 mm
- Свързване
- Cable, 4-wire, 2 m
- Пригодност за дълбоко замразяване
- Do not bend below 0 °C
- Сечение на проводника
- 0.14 mm²
- Диаметър на кабела
- Ø 3.4 mm
- Дължина на кабела (L)
- 2 m
- Радиус на огъване
- For flexible use > 12 x cable diameter
- Цикли на огъване
- 1,000,000
- Корпус
- Metal, zinc diecast
- Предно стъкло
- Plastic, PMMA
- Кабел
- Plastic, PVC
- Тегло
- Approx. 132 g
- Максимален момент на затягане на крепежните винтове
- 1.4 Nm
Условия на околната среда
- Степен на защита
- IP66 (EN 60529); IP67 (EN 60529); IP69 (EN 60529)
- Работна температура на околната среда
- –20 °C ... +55 °C
- Температура на околната среда, съхранение
- –40 °C ... +70 °C
- Време за загряване
- u is under –10 °C
- Устойчивост на околна светлина, тип.
- Artificial light: ≤ 50,000 lx; Sunlight: ≤ 50,000 lx
- Устойчивост на удар
- 50 g, 11 ms (25 positive and 25 negative shocks along X, Y, Z axes, 150 total shocks (EN60068-2-27))
- Устойчивост на вибрации
- 10 Hz ... 2,000 Hz (Amplitude 0.5 mm / 10 g, 20 sweeps per axis, for X, Y, Z axes, 1 octave/min, (EN60068-2-6))
- Влажност на въздуха
- 35 % ... 95 %, relative humidity (no condensation)
- Електромагнитна съвместимост (EMC)
- EN 60947-5-2
- Устойчивост на почистващи препарати
- ECOLAB
- UL File №
- NRKH.E181493 & NRKH7.E181493
Smart Task
- Име на Smart Task
- Base logics
- Логическа функция
- Direct; AND; OR
- Функция таймер
- Deactivated; Switch-on delay; Off delay; ON and OFF delay; Impulse (one shot)
- Инвертиране
- Yes
- Честота на превключване
- SIO Logic: 900 Hz (mode 1, 2, 3) ; SIO Logic: 450 Hz (mode 4, 5) ; SIO Logic: 30 Hz (mode 1 and 6 combined) ; IOL: 800 Hz (mode 1, 2, 3) ; IOL: 450 Hz (mode 4, 5) ; IOL: 30 Hz (mode 1 and 6 combined)
- Време за реакция
- SIO logic: 550 µs (mode 1, 2, 3) ; SIO Logic: 1100 µs (mode 4, 5) ; SIO Logic: 15 ms (mode 1 and 6 combined) ; IOL: 600 µs (mode 1, 2, 3) ; IOL: 1100 µs (mode 4, 5) ; IOL: 15 ms (mode 1 and 6 combined)
- Повторяемост
- SIO Logic: 200 µs (mode 1, 2, 3) ; SIO Logic: 400 µs (mode 4, 5) ; SIO Logic: 5 ms (mode 1 and 6 combined) ; IOL: 250 µs (mode 1, 2, 3) ; IOL: 450 µs (mode 4, 5) ; IOL: 5 ms (mode 1 and 6 combined)
- Превключващ сигнал QL1
- Switching output
- Превключващ сигнал ǬL1
- Switching output
Диагностика
- Обхват на измерване
- Very cold, cold, moderate, warm, hot
- Състояние на устройството
- Yes
- Подробно състояние на устройството
- Yes
- Брояч на работните часове
- Yes
- Брояч на работните часове с нулиране
- Yes
- Качество на обучението (teach-in)
- Yes
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат ECOLAB
- ✔
- Сертификат cULus
- ✔
- Сертификат IO-Link
- ✔
- Декларация на производителя за лазерна безопасност (IEC 60825-1)
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 27270903
- ECLASS 6.0
- 27270903
- ECLASS 7.0
- 27270903
- ECLASS 8.0
- 27270903
- ECLASS 9.0
- 27270903
- ECLASS 10.0
- 27270903
- ECLASS 11.0
- 27270903
- ECLASS 12.0
- 27270903
- ECLASS 13.0
- 27270903
- ECLASS 14.0
- 27270903
- ECLASS 15.0
- 27270903
- ETIM 6.0
- EC002719
- ETIM 7.0
- EC002719
- ETIM 8.0
- EC002719
- ETIM 9.0
- EC002719
- ETIM 10.0
- EC002719
- UNSPSC 091201.0
- 32151804
- UNSPSC 100501.0
- 32151804
- UNSPSC 111201.0
- 32151804
- UNSPSC 120901.0
- 32151804
- UNSPSC 131201.0
- 32151804
- UNSPSC 140801.0
- 32151804
- UNSPSC 151101.0
- 32151804
- UNSPSC 160901.0
- 32151804
- UNSPSC 171001.0
- 32151804
- UNSPSC 180801.0
- 32151804
- UNSPSC 190501.0
- 32151804
- UNSPSC 200601.0
- 32151804
- UNSPSC 210901.0
- 32151804
- UNSPSC 220601.0
- 32151804
- UNSPSC 230701.0
- 32151804
- UNSPSC 240301.0
- 32151804
- UNSPSC 250901.0
- 32151804
- UNSPSC 260801.0
- 32151804
