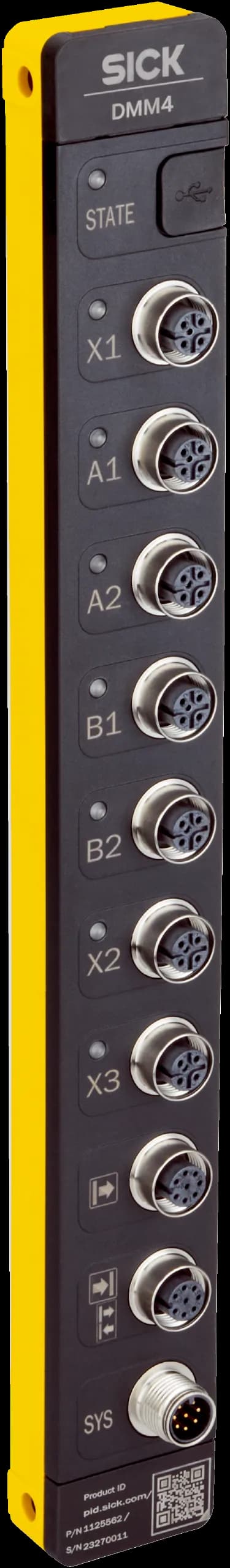

DMM4-AA110A0A0

Производител: SICK#1125562

Характеристики

Описание: The DMM4 extension module extends the functional scope of an electro-sensitive protective equipment (ESPE). The extended functional scope of the ESPE is referred to as function package DMM4. The extension module has several inputs and outputs to which the ESPE and other devices or sensors can be connected.
Съвместими устройства: deTec4, deTem4, deTem4 A/P for a specific version number or higher (functional scope)
Предавател: V1.1.0 or higher
Приемник: V1.2.0 or higher
Предавател: V1.0.0 or higher
Приемник: V1.0.0 or higher
Активен модул: V1.1.0 or higher
Комплект на доставката: DMM4 extension module; USB protective cover; Protective caps for M12 round connectors; Safety instruction; Mounting instructions; Operating instructions for download; Safety Designer configuration software for download

Забележка: The scope of the function package DMM4 depends on the connected ESPE.
Защитна светлинна завеса deTec4: Beam coding; Restart interlock; Smart restart interlock; External device monitoring (EDM); Application diagnostic output (ADO); Cascading; Smart presence detection; Reduced resolution (Basic); Manual adjustment of the protective field width; Transmitting power adjustment; Muting (2-signal muting); Muting (4-signal muting); Partial muting; Operating mode selection; Configurable multiple sampling; Inputs for safety sensors (SDI)
Защитна светлинна бариера deTem4: Beam coding; Restart interlock; External device monitoring (EDM); Application diagnostic output (ADO); Manual adjustment of the protective field width; Transmitting power adjustment; Muting (2-signal muting); Muting (4-signal muting); Partial muting; Operating mode selection; Inputs for safety sensors (SDI)
Защитна светлинна бариера deTem4 A/P: Beam coding; Restart interlock; External device monitoring (EDM); Application diagnostic output (ADO); Muting (2-signal muting); Muting (4-signal muting); Operating mode selection; Inputs for safety sensors (SDI)

Свързване към системата: Male connector M12, 8-pin
Свързване на предавателя: Female connector M12, 8-pin
Свързване на приемника или активния модул: Female connector M12, 8-pin
Свързване на сензорите за заглушаване (Muting) (A1, A2, B1, B2): 4 × M12 female connector, 5-pin
Връзки на устройството (X1, X2, X3): 3 × M12 male connector, 5-pin
Конфигуриране и диагностика: USB 2.0 Type-C
Начин на конфигуриране: Via software (Safety Designer)
Елементи за индикация: Status LEDs

Степен на защита: IP65 / IP67 (IEC 60529)
Работна температура на околната среда: –30 °C ... +55 °C
Температура на съхранение: –30 °C ... +70 °C
Влажност на въздуха: 15 % ... 95 %, Non-condensing
Устойчивост на вибрации: 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
Устойчивост на удар: 15 g / 6 ms (EN 60068-2-27)
Клас: 3M4 (IEC TR 60721-4-3)
Електромагнитна съвместимост (EMC): According to IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
