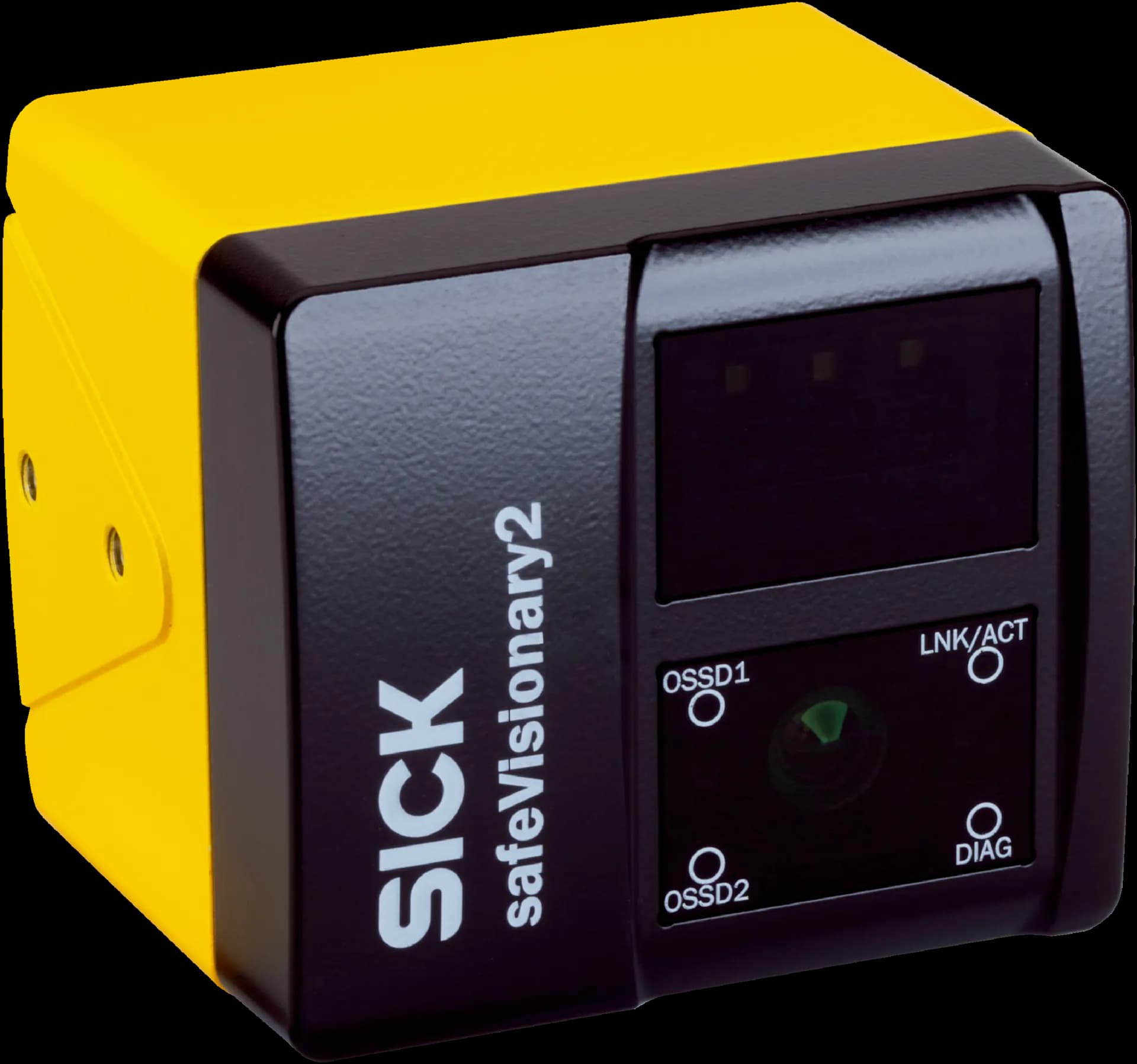

Характеристики
- Технология
- 3D time-of-flight
- Приложение
- Indoor
- Разделителна способност на камерата
- 512 px x 424 px
- Зрително поле (защитно поле)
- 68° x 42°
- Зрително поле (други типове полета и събиране на измервателни данни)
- 68° x 58°
- Кадрова честота
- 30 Hz
- Разделителна способност на обекта
- Configurable
- Ръка
- 20 mm
- Arm
- 40 mm
- Leg
- 50 mm
- Тяло
- 200 mm
- Обхват на защитното поле
- ≤ 2 m
- Обхват на защитното поле в режим „Увеличен обхват на сканиране“
- 4 m
- Обхват на предупредителното поле
- 7.3 m
- Брой полета
- ≤ 24
- Брой едновременно наблюдавани защитни полета
- ≤ 2
- Брой едновременно наблюдавани полета
- ≤ 3
- Брой случаи на наблюдение
- ≤ 8
- Брой области на интерес (ROI)
- ≤ 40
- Брой едновременно наблюдавани ROI
- ≤ 5
- Брой многократни отчитания
- 1 ... 16
- Време за реакция
- ≥ 55 ms
- Добавка към защитното поле
- 65 mm
- Комплект на доставката
- Safe 3D camera; Safety instruction; Mounting instructions; Operating instructions for download
Параметри, свързани с безопасността
- Тип
- Type 2 (IEC 61496-3)
- Ниво на интегритет на безопасността (SIL)
- SIL 1 (IEC 61508)
- Категория
- Category 2 (ISO 13849-1)
- Ниво на изпълнение (PL)
- PL c (ISO 13849-1)
- Средна вероятност за опасен отказ на час (PFHD)
- 8 × 10⁻⁷
- Време на мисията (TM)
- 20 years (ISO 13849-1)
- Безопасно състояние при повреда
- At least one OSSD is in the OFF state.
Функции
- Блокировка на повторното пускане
- ✔
- Контрол на външни устройства (EDM)
- ✔
- Многократно отчитане
- ✔
- Превключване на случаите на наблюдение
- ✔
- Едновременно наблюдение
- ✔
- Статично превключване на защитните полета
- ✔
- Безопасно откриване на контур
- ✔
- Вградена конфигурационна памет
- ✔
- Извеждане на измерените данни
- Via Ethernet, safe measurement data output with PL c
Интерфейси
- Тип на свързване
- Male connector, M12, 8 pin, A-coded (common male connector for power supply and inputs and outputs)
- Допустима дължина на кабела
- ≤ 10 m
- Универсални I/O
- ≤ 4
- Двойки OSSD
- 1 ... 2
- Статични управляващи входове
- ≤ 4
- Начин на конфигуриране
- Via software
- Софтуер за конфигуриране и диагностика
- Safety Designer (software for configuring and diagnosing safety solutions from SICK AG)
- Интерфейс за конфигуриране и диагностика
- Ethernet, 1000Base-T, IEEE 802.3ab
- Тип на свързване
- M12 female connector, 8-pin, X-coded
- Допустима дължина на кабела
- ≤ 100 m
- Категория на кабела
- CAT5e or higher
- Елементи за индикация
- LEDs
Електроника
- Клас на защита
- III (IEC 61140)
- Захранващо напрежение Vs
- 24 V DC (16.8 V ... 30 V)
- Консумирана мощност (типична)
- 13 W (DC) (without output load)
- Време за включване
- Typ. 30 s
- Изходни сигнални превключващи устройства (OSSD)
- 2 PNP semiconductors, short-circuit protected, cross-circuit monitored
- Включено състояние, комутирано напрежение HIGH
- UV - 2 V DC ... UV
- Изключено състояние, комутирано напрежение LOW
- ≤ 2 V DC
- Допустим ток за всеки OSSD
- ≤ 250 mA
Механика
- Размери (Ш×В×Д)
- 70 mm x 80 mm x 77 mm
- Тегло
- 520 g
- Материал на корпуса
- Aluminum
- Цвят на корпуса
- RAL 9005 (black); RAL 1021 (yellow)
- Материал на прозореца
- Polycarbonate (PC)
Условия на околната среда
- Степен на защита
- IP65 (IEC 60529); IP67 (IEC 60529)
- Устойчивост на околна светлина съгласно IEC 61496-3
- 3,000 lx
- Устойчивост на околна светлина, типична
- 10,000 lx
- Работна температура на околната среда
- –10 °C ... +50 °C
- Температура на съхранение
- –25 °C ... +70 °C
- Влажност на въздуха
- ≤ 95 %, Non-condensing
- Устойчивост на вибрации
- 1 g, 5 Hz ... 200 Hz (IEC 60068-2-6)
- Устойчивост на удар
- 15 g, 11 ms (IEC 60068-2-27)
- Електромагнитна съвместимост (EMC)
- IEC 61496-1; IEC 61000-6-2; IEC 61000-6-4
Друга информация
- Светлинен източник
- Pulsed laser
- Вид светлина
- Near-infrared (NIR), invisible
- Дължина на вълната
- 855 nm
- Откриваем коефициент на отражение (ремисия)
- 4% ... several 1,000%
- Клас на лазера
- 1 (IEC 60825-1)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат cULus
- ✔
- Сертификат за ЕО изследване на типа
- ✔
