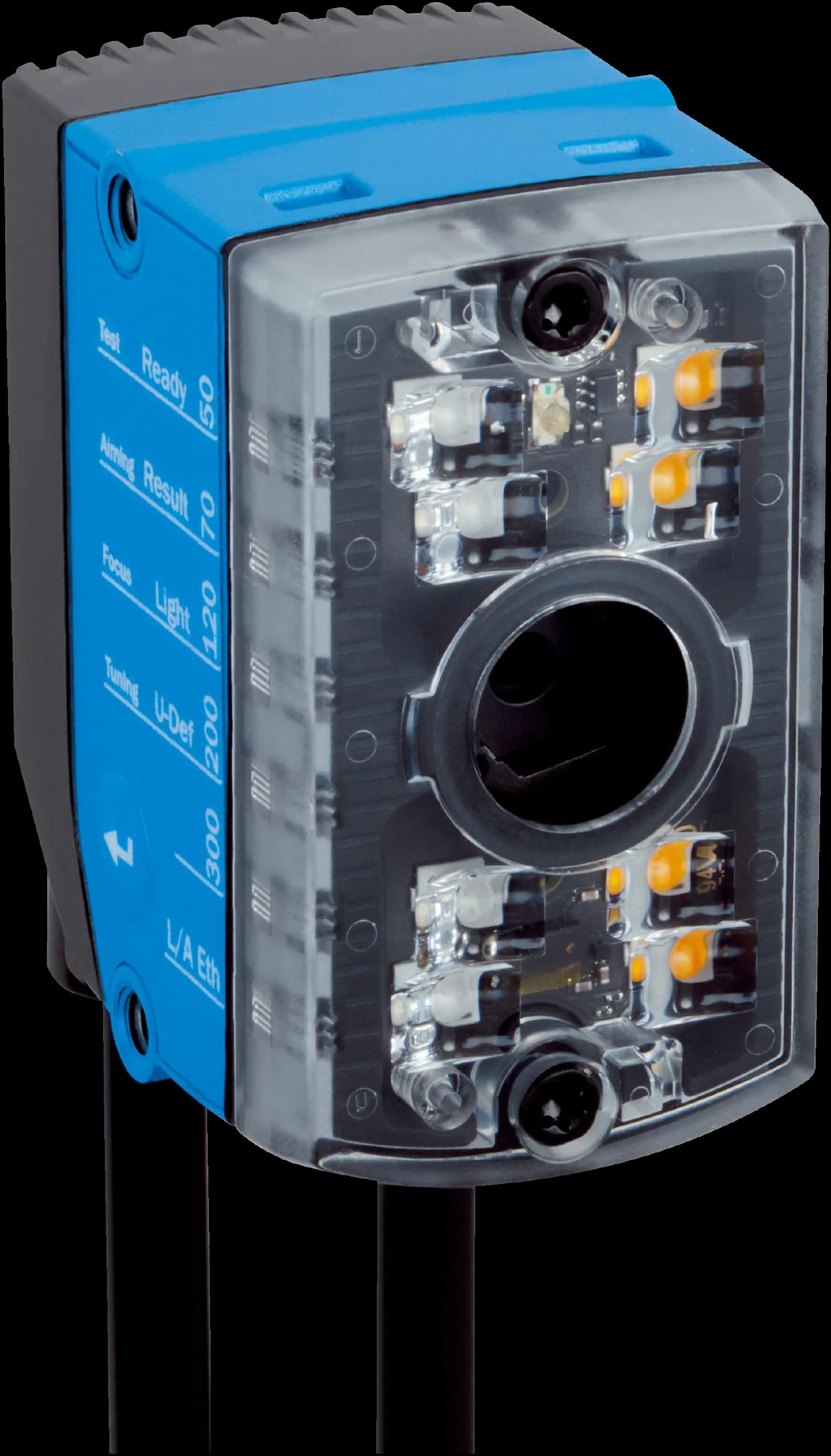

V2D611G-MMSBE4

Производител: SICK#1114539

Характеристики

Оптичен фокус: Adjustable focus (manual)
Осветление: Integrated
Цвят на осветлението: Amber, LED, Visible, 617 nm, ± 15 nm; Blue, LED, Visible, 470 nm, ± 15 nm
Клас на LED: 1 (IEC 62471:2006-07, EN 62471:2008-09)
Светлинно петно за обратна връзка: LED, Visible, green, 525 nm, ± 15 nm; LED, Visible, Red, 635 nm, ± 15 nm
Средство за подравняване: Laser, Visible, 630 nm ... 680 nm
Клас на лазера: 1, complies with 21 CFR 1040.10 except for the conformance according to “Laser Notice No. 50” from June 24, 2007 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
Разстояние на четене: 50 mm ... 300 mm
Скорост на превишаване: ≤ 5 m/s
Точност (позиция): ± 0.1 mm
Повторяемост (позиция): ± 0.05 mm
Работен обхват: 50 mm ... 300 mm

Тип на свързване: 1 x M12, 17-pin male connector; 1 x M12, 4-pin Ethernet female connector; Circular plug-in connector
Захранващо напрежение: 12 V AC ... 24 V DC, ± 15 %
Консумирана мощност: Typ. 3.5 W
Изходен ток: ≤ 50 mA
Материал на корпуса: Zinc diecast
Цвят на корпуса: Light blue (RAL 5012)
Степен на защита: IP54 (EN 60529, EN 60529/A2)
Клас на защита: III
Електрическа безопасност: EN 62368
Тегло: 165 g
Размери (Д×Ш×В): 50 mm x 40.3 mm x 29.6 mm
Средно време до опасен отказ (MTTFD): 270 years

Четими кодови структури: 2D codes
Видове 2D кодове: Data Matrix ECC200, QR code
Оценка на качеството на кода: On the basis of ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 18004

Ethernet: ✔ , TCP/IP
Функция: Data interface (read result output), FTP (image transmission)
Скорост на предаване на данни: 10/100 MBit/s
PROFINET: ✔
Функция: PROFINET Single Port
Скорост на предаване на данни: 10/100 MBit/s
EtherNet/IP™: ✔
Скорост на предаване на данни: 10/100 MBit/s
Сериен интерфейс: ✔ , RS-232
Функция: Data interface (read result output)
Скорост на предаване на данни: 0.3 kBaud ... 115.2 kBaud
CAN: ✔
Функция: SICK CAN sensor network CSN (CAN controller/CAN device, multiplexer/server)
Скорост на предаване на данни: 20 kbit/s ... 1 Mbit/s
CANopen: ✔
Скорост на предаване на данни: 20 kbit/s ... 1 Mbit/s
Светлинни индикатори: 9 LEDs (6 status displays, 2 LED alignment aids, 1 feedback spot)
Софтуер за конфигуриране: SOPAS ET (version 2018.04 or higher)
Съхранение и извличане на данни: Image and data storage via external FTP
Честота на енкодера: Max. 300 Hz
Управление на външно осветление: Via digital output (max. 24 V trigger)

Електромагнитна съвместимост (EMC): EN 61000-6-4:2007+A1:2011 / IEC 61000-6-3:2006+AMD1:2010 / EN 61000-6-2:2005-08
Устойчивост на вибрации: EN 60068-2-6:2008-02
Устойчивост на удар: EN 60068-2-27:2009-05
Работна температура на околната среда: 0 °C ... +40 °C
Температура на съхранение: –20 °C ... +70 °C
Относителна влажност: 90 %, Non-condensing
