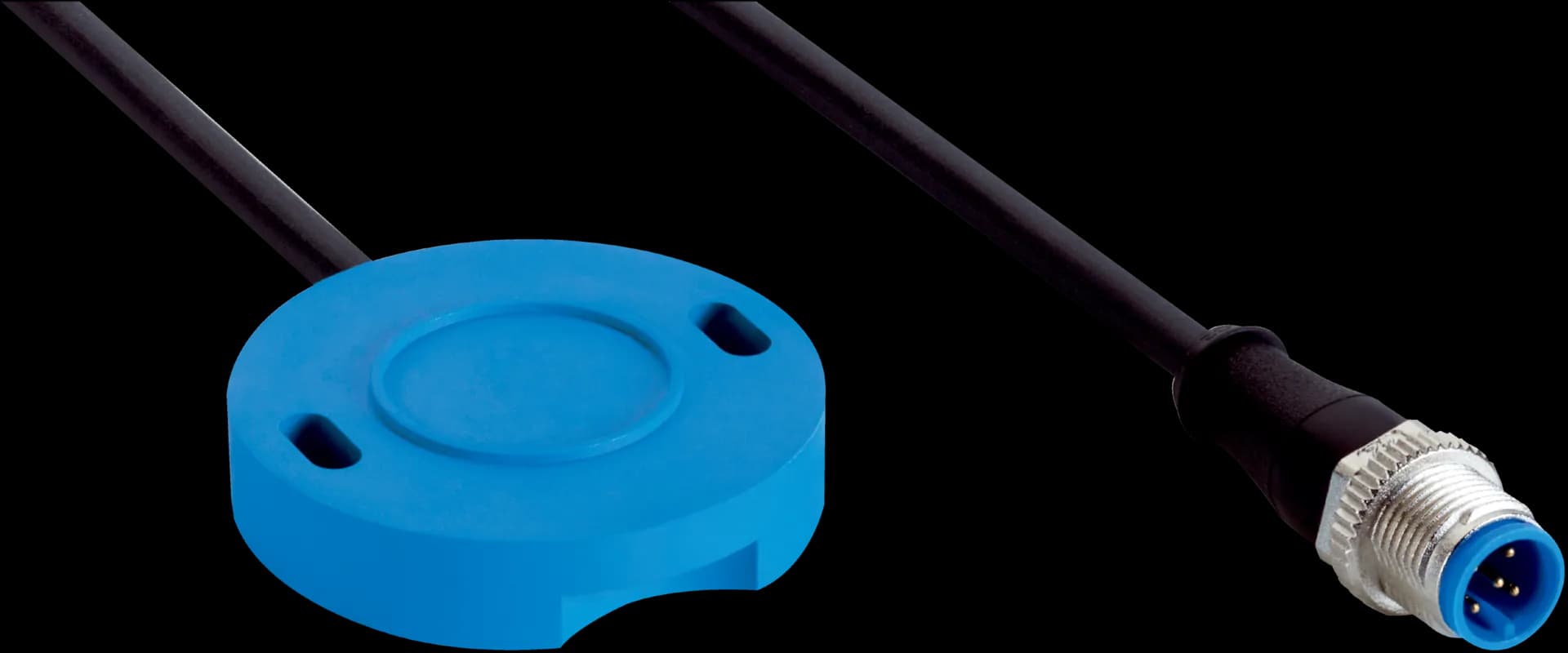

MASQ47-36PEKU1SA10

Производител: SICK#1113979

Характеристики

Габаритни размери: 47 mm x 47 mm x 10 mm
Обхват на измерване: 0° ... 360°
Разделителна способност: 12 bit
Грешка от нелинейност, типична: ± 1°
Повторяемост: < 0.3°
Брой настройваеми ъгли: 32
Честота на дискретизация: 900 Hz
Схема на свързване: DC 5-wire
Работно разстояние: 1.5 mm ... 4 mm
Отклонение в положението (магнитно): ± 0.2 mm
Зелен светодиод: Static on: power on; Flashing: IO-Link mode; Flashing: find device activated
Жълт светодиод: Q1 (pin4) permanently on: contact closed; Flashing: find device activated; Flashing: Magnet too far away
Жълт светодиод 1: Q2 (pin2) permanently on: contact closed; Flashing: find device activated; Flashing: Magnet too far away
Жълт светодиод 2: Q3 (pin5) permanently on: contact closed; Flashing: find device activated; Flashing: Magnet too far away

Електромагнитна съвместимост (EMC): EN 61000-4-2 ESD: 4 kV CD / 8 kV AD, EN 61000-4-3 HF radiated: 10 Veff, EN 61000-4-4 burst: 2 kV, EN 61000-4-6 HF wire-bound: 10 Veff
Степен на защита: IP67 (EN 60529) ; IP68 (EN 60529)
Диапазон на работната температура: –40 °C ... +80 °C
Многократни удари: 40 g, 6 ms, 8,000 shocks (EN 60068-2-29)
Устойчивост на вибрации: 15 g, 5 Hz ... 2,000 Hz, 120 minutes (EN 60068-2-6)

Име на Smart Task: Base logics
Функция таймер: Deactivated; Switch-on delay; Off delay; ON and OFF delay; Impulse (one shot)
Инвертиране: Yes
Превключващ сигнал QL1: Switching output
Превключващ сигнал QL2: Switching output
Превключващ сигнал QL3: Switching output
