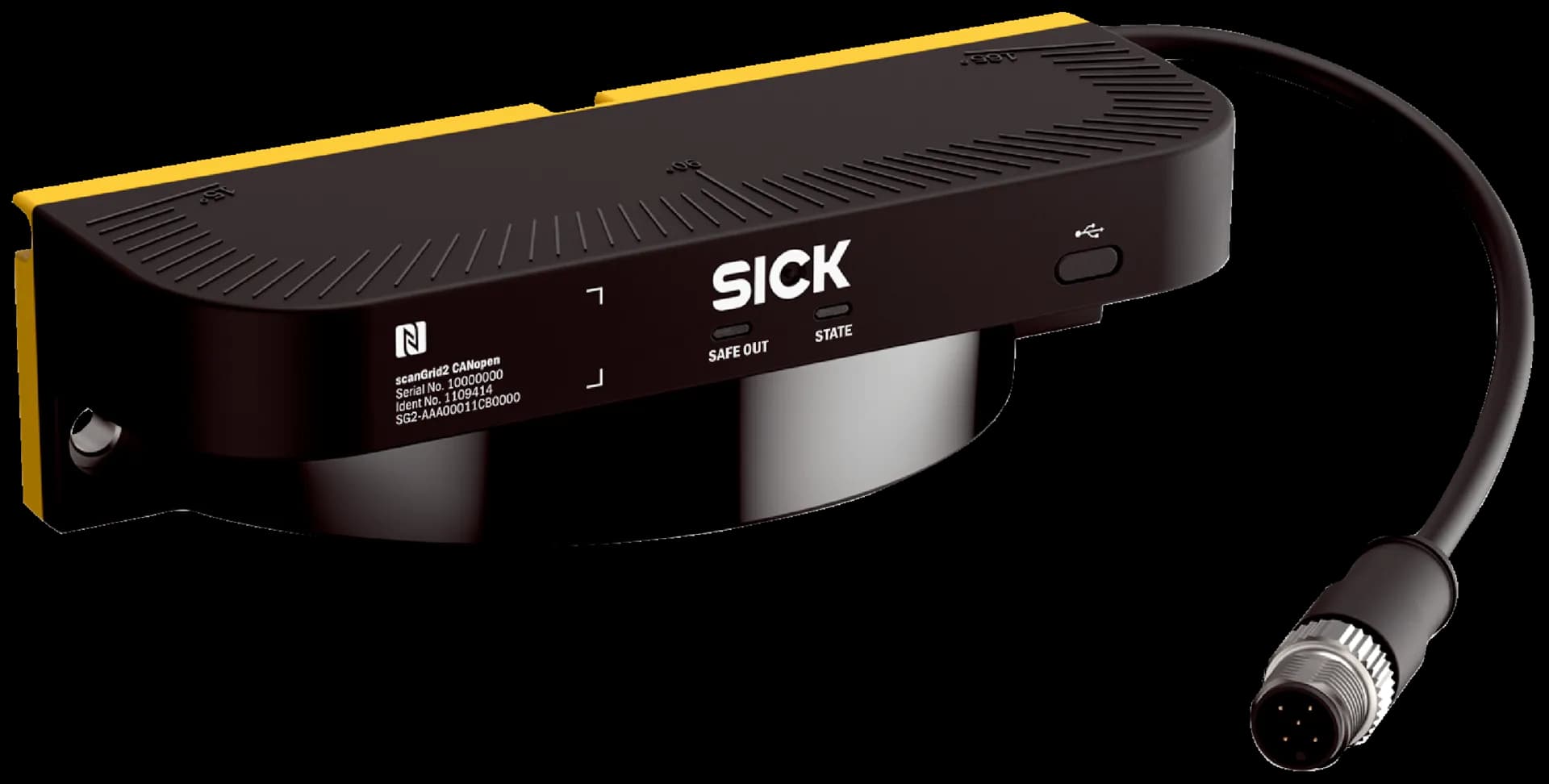

SG2-AAA00011CB0000

Производител: SICK#1109414

Характеристики

Обхват на защитното поле: 1.1 m (At a resolution of 70 mm)
Обхват на предупредителното поле: 4 m (At a resolution of 70 mm and a remission of 80%)
Брой едновременно наблюдавани полета: ≤ 2
Брой полета: 16
Брой случаи на наблюдение: 8
Ъгъл на сканиране: 150°
Разделителна способност (конфигурируема): 50 mm, 70 mm, 150 mm, 200 mm
Ъглова разделителна способност: 6°
Време за реакция: ≥ 63 ms
Брой многократни отчитания: 1 ... 4
Добавка към защитното поле: 100 mm
Комплект на доставката: Safe multibeam scanner; Safety instruction; Mounting instructions; Operating instructions for download

Тип: Type 2 (IEC 61496-3)
Ниво на интегритет на безопасността (SIL): SIL 1 (IEC 61508)
Категория: Category 2 (ISO 13849-1)
Ниво на изпълнение (PL): PL c (ISO 13849-1)
Средна вероятност за опасен отказ на час (PFHD): 1.3 × 10⁻⁶
Време на мисията (TM): 20 years (ISO 13849-1)
Безопасно състояние при повреда: The state of the safety output transmitted via CANopen Safety is OFF and the transmitted statuses of the protective fields are “Interrupted”. No safety-related data are transmitted via CANopen Safety.

Тип на свързване: Male connector, M12, 5-pin, A-coded
Комуникация в близко поле (NFC): ✔
Начин на конфигуриране: Via software
Софтуер за конфигуриране и диагностика: Safety Designer (software for configuring and diagnosing safety solutions from SICK AG); Safety Assistant (app for transferring configurations and diagnosing safety solutions from SICK AG)
Интерфейс за конфигуриране и диагностика: USB 2.0 type C (Safety Designer); NFC (Safety Assistant app)
Полева шина, индустриална мрежа: CANopen
Протокол: CiA 301
Типове обекти: PDO - Process Data Object
Протокол за безопасност: CiA 304
Типове обекти за безопасност: SRDO - Safety Related Data Object
Елементи за индикация: LEDs

Размери (Ш×В×Д): 160 mm x 43 mm x 56 mm
Тегло: 170 g
Материал на корпуса: Durabio (front part, black); Polycarbonate (back part, colza yellow)
Цвят на корпуса: RAL 9005 (black); RAL 1021 (yellow)

Степен на защита: IP65 (IEC 60529)
Устойчивост на околна светлина: ≤ 10 klx
Работна температура на околната среда: 0 °C ... +50 °C
Температура на съхранение: –30 °C ... +70 °C
Влажност на въздуха: 15 % ... 95 %, Non-condensing
Устойчивост на вибрации: IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
Клас: 5M1 (IEC 60721-3-5)
Устойчивост на удар: IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
Клас: 5M1 (IEC 60721-3-5)
Единичен удар: 150 m/s², 11 ms
Многократни удари: 100 m/s², 16 ms
Електромагнитна съвместимост (EMC): IEC 61496-1, IEC 61000-6-2, IEC 61000-6-3
