Характеристики
- Версия на продукта

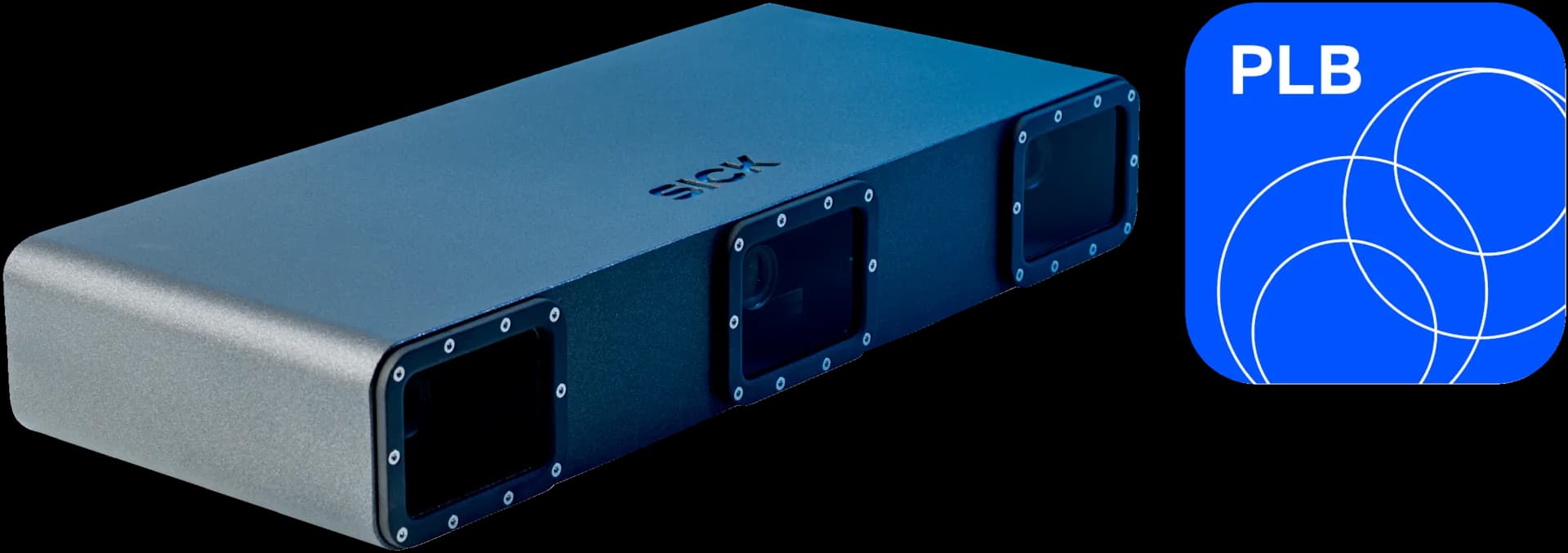

- PLB-520 5MP
- Зрително поле
- Large
- Класификация
- Pro
- Задачи
- Position determination
- Приложения
- Robot guidance
- Тип на камерата
- 3D snapshot
- Примерен обем на зрителното поле (Д×Ш×В)
- 1,300 mm x 1,200 mm x 1,000 mm
- Разделителна способност на изображението
- 0.4 mm ... 1 mm, depending on the distance to the camera
- Клас на LED
- Risk group 1
- 3D CAD формат
- IGES, STEP
- Принцип на локализация
- CAD-model, geometrical shape and edge localization
- Технология
- 3D snapshot, image analysis
Механика/електроника
- Тип на свързване
- Male connector M12, 5-pin, L-coded
- Захранващо напрежение
- 24 V DC, ± 15 %
- Консумиран ток
- 5 A
- Размери (Д×Ш×В)
- 488 mm x 200 mm x 80 mm
- Тегло
- 2,500 g
- Степен на защита
- IP54
Работни характеристики
- Време за локализация на детайла
- 3 s ... 10 s, typical
- Размер на детайла
- (approx.) > 30 mm x 30 mm x 30 mm
- Характеристики на детайла
- Simple and complex part shapes
Интерфейси
- Скорост на предаване на данни
- 1 Gbit/s (camera), 10/100 Mbit/s (robot)
- Протокол
- TCP/IP (camera)
- Електрическо свързване
- M12 female connector, 8-pin, X-coded
Условия на околната среда
- Температура на околната среда, работа
- 0 °C ... +40 °C, Non-condensing
- Ударно натоварване
- 80 g/1,9 ms, 25 g / 6 ms
- Вибрационно натоварване
- 30-500 Hz / 10 g
Общи бележки
- Комплект на доставката
- X36 camera; PLB Application Software
- Фабрично калибриран
- ✔
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 0
- ECLASS 6.0
- 0
- ECLASS 7.0
- 0
- ECLASS 8.0
- 0
- ECLASS 9.0
- 0
- ECLASS 10.0
- 0
- ECLASS 11.0
- 27381591
- ECLASS 12.0
- 27381591
- ECLASS 13.0
- 27381591
- ECLASS 14.0
- 27381591
- ECLASS 15.0
- 27381591
- ETIM 7.0
- EC003554
- ETIM 8.0
- EC003554
- ETIM 9.0
- EC003554
- ETIM 10.0
- EC003554
- UNSPSC 091201.0
- 23153200
- UNSPSC 100501.0
- 23153200
- UNSPSC 111201.0
- 23153200
- UNSPSC 120901.0
- 23153200
- UNSPSC 131201.0
- 23153200
- UNSPSC 140801.0
- 23153200
- UNSPSC 151101.0
- 23153200
- UNSPSC 160901.0
- 23153200
- UNSPSC 171001.0
- 23153200
- UNSPSC 180801.0
- 23153200
- UNSPSC 190501.0
- 23153200
- UNSPSC 200601.0
- 23153200
- UNSPSC 210901.0
- 23153200
- UNSPSC 220601.0
- 23153200
- UNSPSC 230701.0
- 23153200
- UNSPSC 240301.0
- 23153200
- UNSPSC 250901.0
- 23153200
- UNSPSC 260801.0
- 23153200
