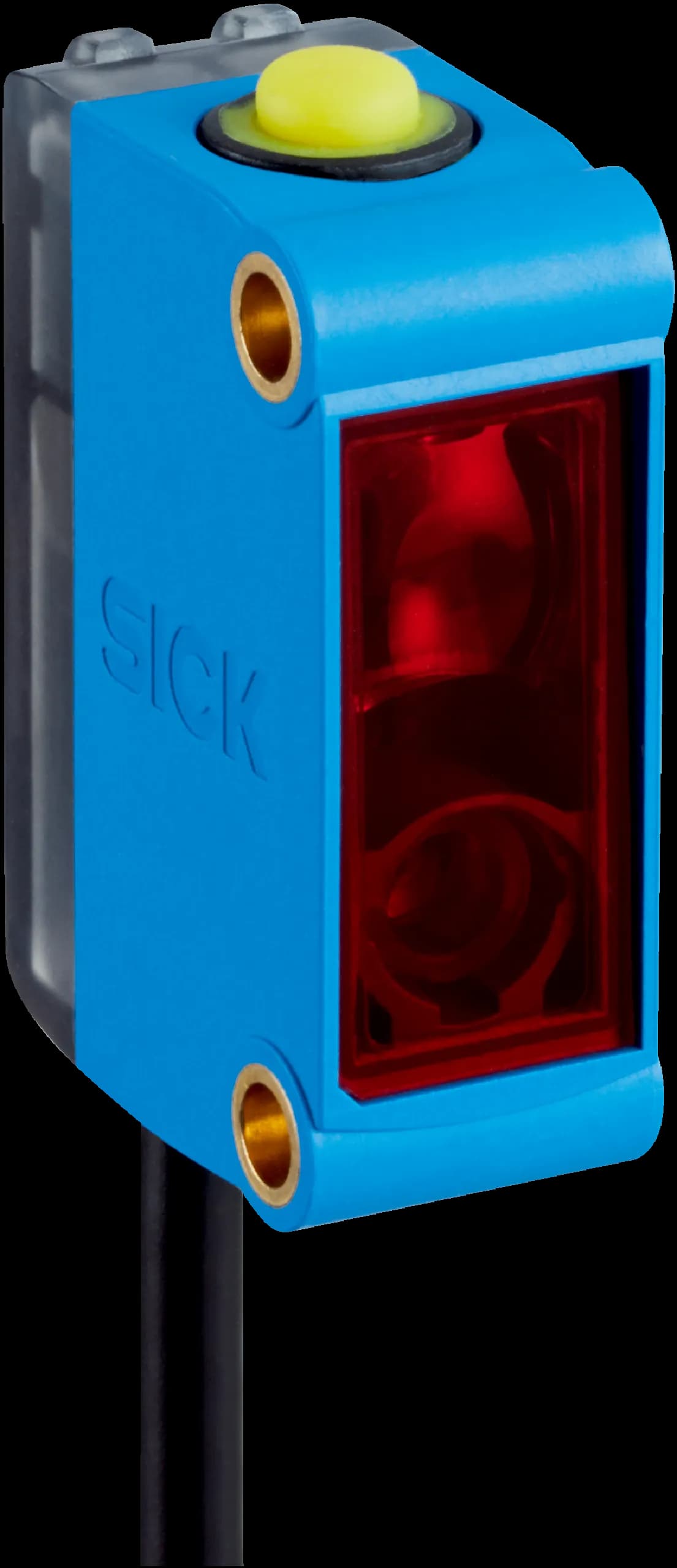

KTM-LP55182P

Производител: SICK#1105836

Характеристики

Конструкция на корпуса: Small
Размери (Ш×В×Д): 12 mm x 31.5 mm x 21 mm
Светлинен източник: Laser, visible red light
Излъчване на светлината: Long side of housing
Размер на светлинното петно: Ø 1.8 mm (250 mm)
Посока на светлинното петно: Round
Приемни филтри: None
Дължина на вълната: 680 nm
Клас на лазера: I
Разстояние на детекция: ≤ 250 mm
Толеранс на разстоянието на детекция: ± 30 mm
Макс. скорост на лентата: 10 m/s
Дисплей: LED indicator green: power on; LED indicator, yellow: Status switching output Q
Настройка: Teach-in button
Режим на обучение (Teach-in): 2-point teach-in static/dynamic + proximity to mark; ET: Teach-in dynamic

Захранващо напрежение: 10 V DC ... 30 V DC
Пулсации: ≤ 5 Vpp
Консумиран ток: < 35 mA
Честота на превключване: 1.5 kHz
Време за реакция: 333 µs
Джитер: 122 µs
Точност: 0.15 mm
Превключващ изход: PNP
Превключващ изход (напрежение): PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V
Режим на превключване: Light/dark switching
Изходен ток Imax.: 100 mA
Вход, динамично обучение (ET): PNP: Teach: U = 10,8 V ... V; PNP: Run: U
Време на задържане (ET): 250 ms
Времезакъснение: None
Клас на защита: III
Защита на веригата: UV connections, reverse polarity protected; Output Q short-circuit protected; Interference pulse suppression
BN 1: + (L+)
WH 2: ET
BU 3: - (M)
BK 4: Q
