Характеристики
- Принцип на действие

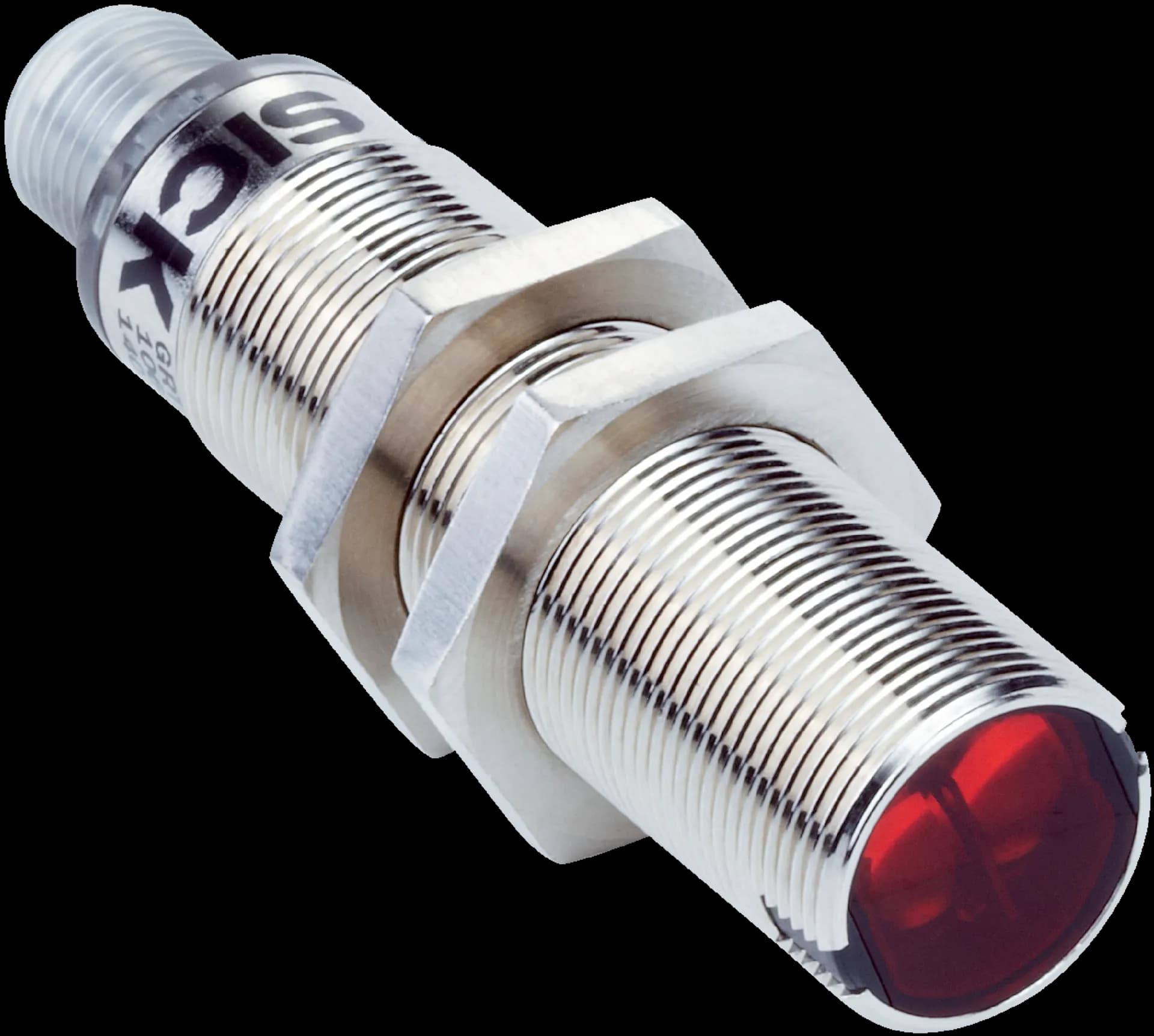

- Photoelectric proximity sensor
- Принцип на действие – подробности
- Energetic
- Размери (Ш×В×Д)
- 18 mm x 18 mm x 73.5 mm
- Конструкция на корпуса (излъчване на светлината)
- Cylindrical
- Диаметър на резбата (корпус)
- M18 x 1
- Оптична ос
- Axial
- Обхват на детекция, макс.
- 3 mm ... 350 mm
- Обхват на детекция
- 3 mm ... 250 mm
- Вид светлина
- Infrared light
- Светлинен източник
- LED
- Размер на светлинното петно (разстояние)
- Ø 150 mm (250 mm)
- Дължина на вълната
- 850 nm
- Настройка
- Potentiometer
- Зелен светодиод
- Operating indicator; Static on: power on
- Жълт светодиод
- Status of received light beam; Static on: object present; Static off: object not present
Механика/електроника
- Захранващо напрежение UB
- 10 V DC ... 30 V DC
- Пулсации
- pp
- Консумиран ток
- 30 mA
- Превключващ изход
- NPN
- Режим на превключване
- Light/dark switching
- Избор на режим на превключване
- Selectable via L/D control cable
- Сигнално напрежение NPN HIGH/LOW
- Approx. VS / ≤ 3 V
- Изходен ток Imax.
- ≤ 100 mA
- Време за реакция
- < 1,000 µs
- Честота на превключване
- 500 Hz
- Тип на свързване
- Male connector M12, 4-pin
- Защита на веригата
- A ; B ; D
- Клас на защита
- III
- Материал на корпуса
- Metal, Nickel-plated brass and ABS
- Материал на оптиката
- Plastic, PMMA
- Степен на защита
- IP67
- Комплект на доставката
- Fastening nuts (2 x)
- Електромагнитна съвместимост (EMC)
- EN 60947-5-2
- Работна температура на околната среда
- –25 °C ... +55 °C
- Температура на околната среда, съхранение
- –40 °C ... +70 °C
- UL File №
- E348498
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат ECOLAB
- ✔
- Сертификат cULus
- ✔
- Сертификат за фотобиологична безопасност (DIN EN 62471)
- ✔
