Характеристики
- Принцип на действие

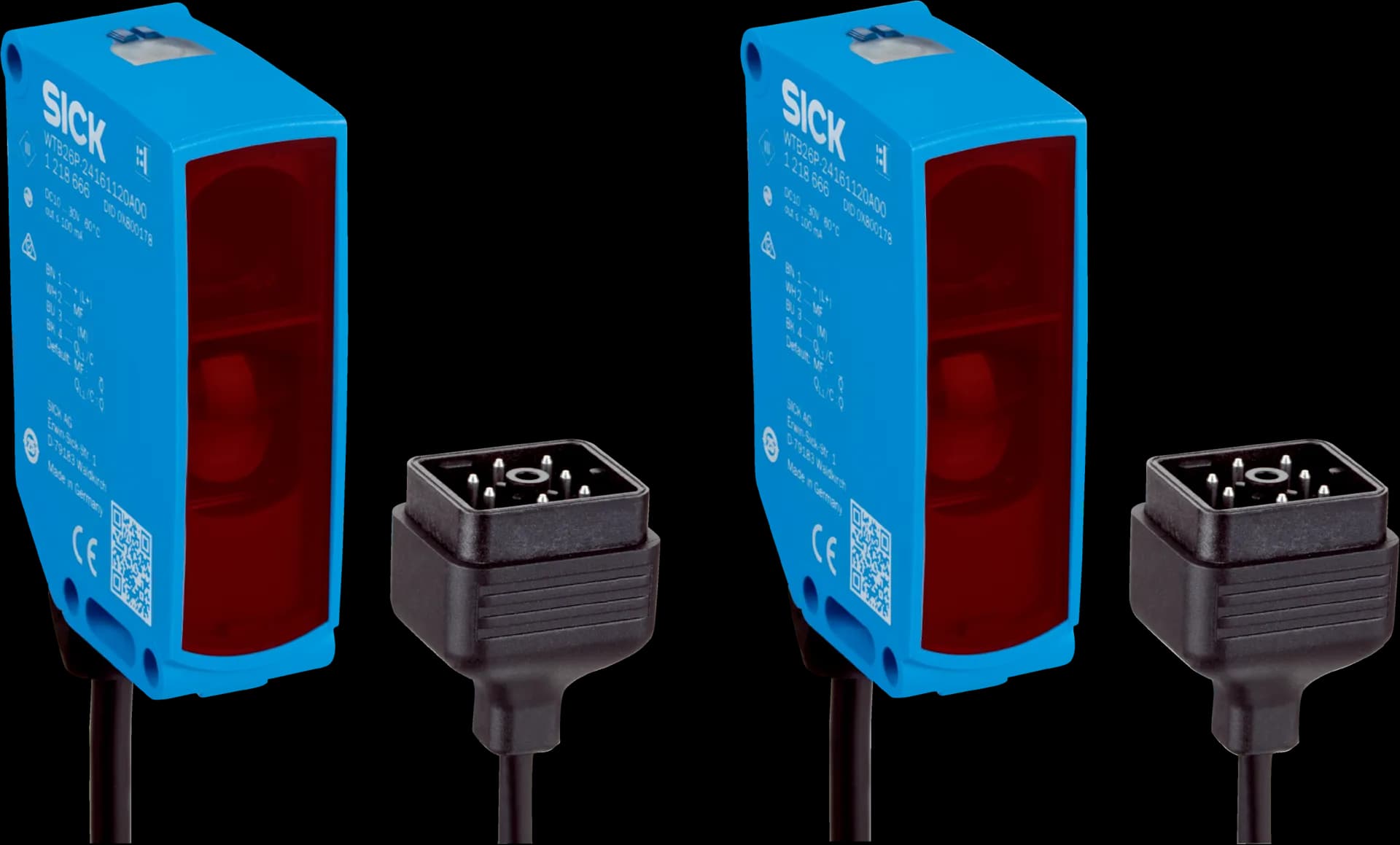

- Through-beam photoelectric sensor
- Обхват на детекция, мин.
- 0 m
- Обхват на детекция, макс.
- 60 m
- Максимален диапазон на разстоянието от приемника до предавателя (работен резерв 1)
- 0 m ... 60 m
- Препоръчителен диапазон на разстоянието от приемника до предавателя (работен резерв 2)
- 0 m ... 50 m
- Препоръчителен обхват на детекция за оптимална работа
- 0 m ... 50 m
- Светлинен източник
- PinPoint LED
- Вид светлина
- Visible red light
- Форма на светлинното петно
- Point-shaped
- Размер на светлинното петно (разстояние)
- Ø 115 mm (15 m)
- Максимално разсейване на излъчвания лъч около стандартизираната ос на излъчване (ъгъл на отклонение)
- U = +23 °C)
- Нормативна препратка
- EN 62471:2008-09 | IEC 62471:2006, modified
- Маркировка на рисковата група на LED
- Free group
- Дължина на вълната
- 635 nm
- Среден срок на експлоатация
- 100,000 h at Ta = +25 °C
- Син светодиод
- BluePilot: Alignment aid
- Зелен светодиод
- Operating indicator; Static on: power on
- Жълт светодиод
- Status of received light beam; Static on: object not present; Static off: object present; Flashing: Below the 1.5 function reserve
- Артикулен номер на отделните компоненти
- WEO26P-3B112100ZZZZ2ZZZZZZZZZ1, 2109008; WSO26P-3B7ZZ1A0ZZZZ2ZZZZZZZZZ1, 2109051
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 524 years
- Среден диагностичен обхват (DCavg)
- 0%
- Време на мисията (TM)
- 20 years
Електроника
- Захранващо напрежение UB
- 10 V DC ... 30 V DC
- Пулсации
- ≤ 5 Vpp
- Категория на използване
- DC-12 (According to EN 60947-5-2); DC-13 (According to EN 60947-5-2)
- Консумиран ток, предавател
- ≤ 30 mA, without load. At UB = 24 V
- Консумиран ток, приемник
- ≤ 30 mA, without load. At UB = 24 V
- Клас на защита
- III
- Брой
- 2 (Complementary)
- Тип
- Push-pull: PNP/NPN
- Режим на превключване
- Light/dark switching
- Сигнално напрежение PNP HIGH/LOW
- Approx. UB-2.5 V / 0 V
- Сигнално напрежение NPN HIGH/LOW
- Approx. UB / < 2.5 V
- Изходен ток Imax.
- ≤ 100 mA
- Защита на веригата на изходите
- Reverse polarity protected
- Време за реакция
- ≤ 500 µs
- Повторяемост (време за реакция)
- 150 µs
- Честота на превключване
- 1,000 Hz
- Функция на извод 6/сив (GY)
- Test at 0 V
- Функция на извод 4/черен (BK)
- Digital output, light switching, object present → output QL1 LOW
- Функция на извод 5/бял (WH)
- Digital output, dark switching, object present → output ǬL1 HIGH
Механика
- Корпус
- Rectangular
- Размери (Ш×В×Д)
- 24.6 mm x 82.5 mm x 53.3 mm
- Свързване
- Cable with Q7 male connector, 7-pin, DC-coded, 298 mm
- Пригодност за дълбоко замразяване
- Do not bend below 0 °C
- Сечение на проводника
- 0.14 mm²
- Диаметър на кабела
- Ø 4.8 mm
- Дължина на кабела (L)
- 270 mm
- Радиус на огъване
- For flexible use > 12 x cable diameter
- Цикли на огъване
- 1,000,000
- Корпус
- Plastic, VISTAL®
- Предно стъкло
- Plastic, PMMA
- Кабел
- Plastic, PVC
- Мъжки конектор
- Plastic, VISTAL®
- Тегло
- Approx. 200 g
- Максимален момент на затягане на крепежните винтове
- 1.3 Nm
Условия на околната среда
- Степен на защита
- IP65 (EN 60529)
- Работна температура на околната среда
- –40 °C ... +60 °C
- Температура на околната среда, съхранение
- –40 °C ... +75 °C
- Устойчивост на удар
- 50 g, 11 ms (25 positive and 25 negative shocks per axis, for X, Y, Z axes, 150 shocks in total (EN60068-2-27)); 50 g, 6 ms (5,000 positive and 5,000 negative shocks per axis, for X, Y, Z axes, 30,000 shocks in total (EN60068-2-27))
- Устойчивост на вибрации
- 10 Hz ... 2,000 Hz (Amplitude 0.5 mm / 10 g, 20 sweeps per axis, for X, Y, Z axes, 1 octave/min, (EN60068-2-6))
- Влажност на въздуха
- 35 % ... 95 %, relative humidity (no condensation)
- Електромагнитна съвместимост (EMC)
- EN 60947-5-2
- UL File №
- NRKH.E181493 & NRKH7.E181493
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат ECOLAB
- ✔
- Сертификат cULus
- ✔
- Сертификат IO-Link
- ✔
- Сертификат за фотобиологична безопасност (DIN EN 62471)
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 27270902
- ECLASS 6.0
- 27270902
- ECLASS 7.0
- 27270902
- ECLASS 8.0
- 27270902
- ECLASS 9.0
- 27270902
- ECLASS 10.0
- 27270902
- ECLASS 11.0
- 27270902
- ECLASS 12.0
- 27270902
- ECLASS 13.0
- 27270902
- ECLASS 14.0
- 27270902
- ECLASS 15.0
- 27270902
- ETIM 6.0
- EC002717
- ETIM 7.0
- EC002717
- ETIM 8.0
- EC002717
- ETIM 9.0
- EC002717
- ETIM 10.0
- EC002717
- UNSPSC 091201.0
- 32151804
- UNSPSC 100501.0
- 32151804
- UNSPSC 111201.0
- 32151804
- UNSPSC 120901.0
- 32151804
- UNSPSC 131201.0
- 32151804
- UNSPSC 140801.0
- 32151804
- UNSPSC 151101.0
- 32151804
- UNSPSC 160901.0
- 32151804
- UNSPSC 171001.0
- 32151804
- UNSPSC 180801.0
- 32151804
- UNSPSC 190501.0
- 32151804
- UNSPSC 200601.0
- 32151804
- UNSPSC 210901.0
- 32151804
- UNSPSC 220601.0
- 32151804
- UNSPSC 230701.0
- 32151804
- UNSPSC 240301.0
- 32151804
- UNSPSC 250901.0
- 32151804
- UNSPSC 260801.0
- 32151804
