Характеристики
- Продуктова категория

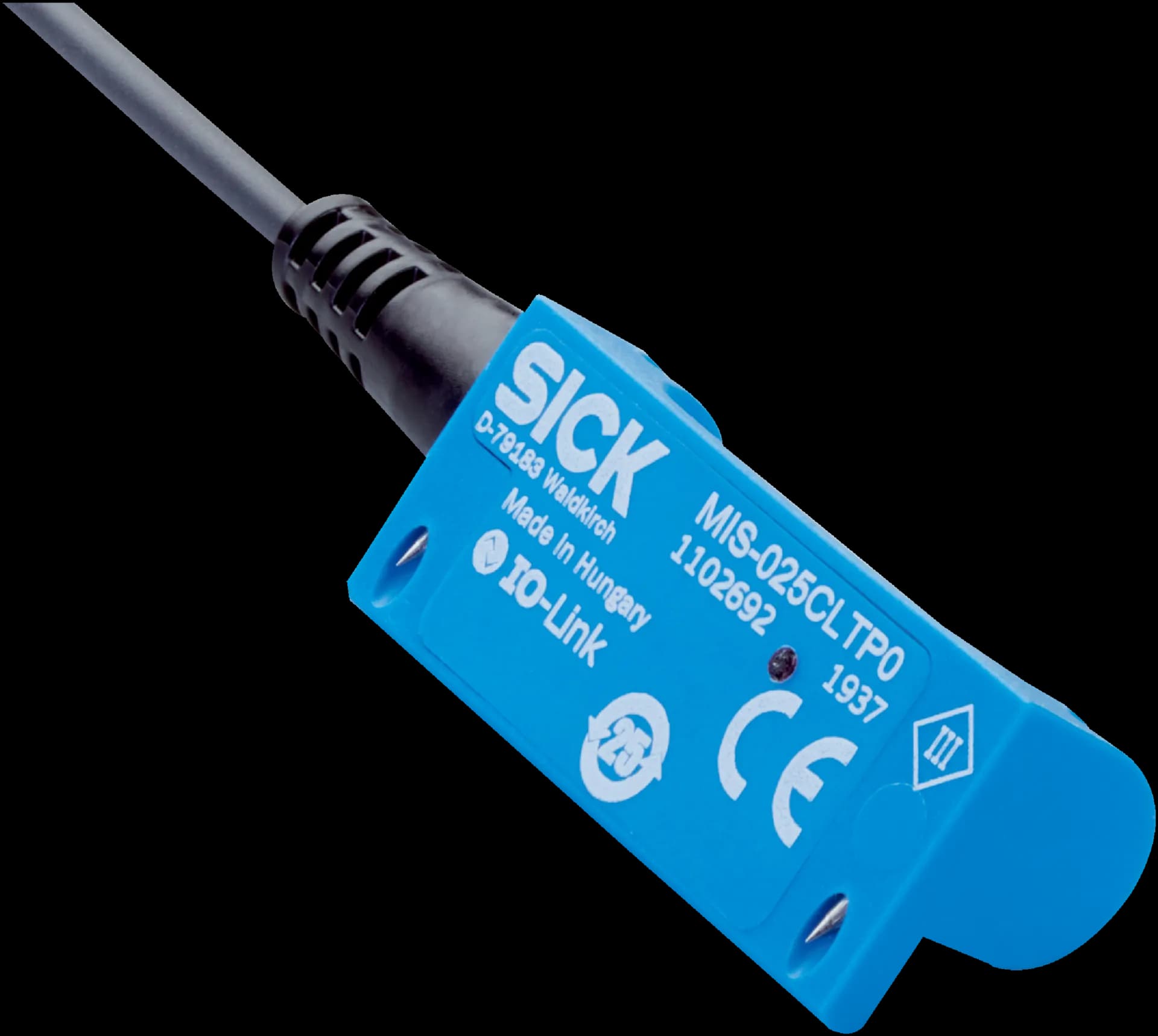

- Device for reading magnetic-coded tags from SICK
- Принцип на измерване
- Magnetic
- Обхват на сканиране
- 0 mm ... 3 mm, Distance between sensor and tag
- Макс. радиално отместване между сензора и тага
- ± 3 mm
- Макс. аксиално отместване между сензора и тага
- Typ. 1 mm
- Макс. ъглово отклонение при завъртане между сензора и тага
- ± 10 mm, Equal to 13°
Механика/електроника
- Тип на свързване
- 1 x Cable with M8 male connector, 4-pin, 0.3 m
- Пригодност за дълбоко замразяване
- Do not bend below 0 °C
- Сечение на проводника
- 0.08 mm²
- Диаметър на кабела
- Ø 2.6 mm
- Радиус на огъване
- With fixed installation > 5 x cable diameter, for flexible use > 10 x cable diameter
- Кабелен изход
- Axial
- Схема на свързване
- DC 4-wire
- Захранващо напрежение
- 12 V DC ... 30 V DC
- Материал на корпуса
- Plastic
- Цвят на корпуса
- Light blue (RAL 9002)
- Степен на защита
- IP67 (EN 60529)
- Клас на защита
- III (IEC 61140:2016-1)
- Тегло
- 61 g
- Размери (Ш×В×Д)
- 40.6 mm x 16.8 mm x 12.2 mm
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 244 years
- Среден диагностичен обхват (DCavg)
- 0%
- Време на мисията (TM)
- 20 years
Работни характеристики
- Четими кодови структури
- Magnetic-coded tags
- Радиално
- ≤ 2 m/s
- Аксиално
- ≤ 0.2 m/s
- Откриваема форма на обекта
- Magnetic-coded tags from SICK
- Брой различни магнитно кодирани тагове
- 15
- Честота на дискретизация
- 6 ms
- Повторяемост
- ≤ 0.5 mm
Интерфейси
- IO-Link
- ✔
- Функция
- Parameterization, Tag number output via process datum
- Ток
- 4 mA ... 20 mA
- Напрежение
- 0 V DC ... 10 V DC
- Светлинни индикатори
- 4 LEDs (ON, Tag detected, IO-Link operation, Output function (current/voltage))
Условия на околната среда
- Електромагнитна съвместимост (EMC)
- EN 60947-5-2 7
- Устойчивост на вибрации
- IEC 60068-2-6:2007
- Устойчивост на удар
- IEC 60068-2-27:2008
- Работна температура на околната среда
- –20 °C ... +70 °C
- Устойчивост на тага на разсеяни полета
- ≤ 85 mT
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат IO-Link
- ✔
Класификации
- ECLASS 5.1.4
- 27280301
- ECLASS 6.0
- 27280390
- ECLASS 7.0
- 27280390
- ECLASS 8.0
- 27280390
- ECLASS 9.0
- 27280390
- ECLASS 10.0
- 27280390
- ECLASS 11.0
- 27280390
- ECLASS 12.0
- 27280390
- ECLASS 13.0
- 27280390
- ECLASS 14.0
- 27280390
- ECLASS 15.0
- 27280390
- ETIM 6.0
- EC002544
- ETIM 7.0
- EC002544
- ETIM 8.0
- EC002544
- ETIM 9.0
- EC002544
- ETIM 10.0
- EC002544
- UNSPSC 091201.0
- 39121500
- UNSPSC 100501.0
- 39121500
- UNSPSC 111201.0
- 39121500
- UNSPSC 120901.0
- 39121500
- UNSPSC 131201.0
- 39122230
- UNSPSC 140801.0
- 39122230
- UNSPSC 151101.0
- 39122230
- UNSPSC 160901.0
- 39122230
- UNSPSC 171001.0
- 39122230
- UNSPSC 180801.0
- 39122230
- UNSPSC 190501.0
- 39122230
- UNSPSC 200601.0
- 39122230
- UNSPSC 210901.0
- 39122230
- UNSPSC 220601.0
- 39122230
- UNSPSC 230701.0
- 39122230
- UNSPSC 240301.0
- 39122230
- UNSPSC 250901.0
- 39122230
- UNSPSC 260801.0
- 39122230
