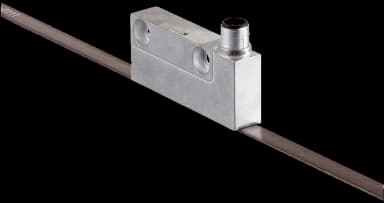

TTK70S-HXJ0-K02

Производител: SICK#1099701

Характеристики

Ниво на интегритет на безопасността (SIL): SIL 2 (IEC 61508), SILCL2 (EN 62061)
Категория: 3 (EN ISO 13849)
Максимална честота на изискванията: Continuous (analog signals)
Ниво на изпълнение (PL): PL d (EN ISO 13849)
Средна вероятност за опасен отказ на час (PFH): 2.02 x 10⁻⁸
Време на мисията (TM): 20 years (EN ISO 13849)
Средно време до опасен отказ (MTTFD): 73 years (EN ISO 13849)
Точност, свързана с безопасността: ± 25 mm, = ± 1/4 pin length
Стъпка на измерване, свързана с безопасността: 0.25 mm

Стъпка на измерване: 0.244 µm For interpolation of the sine/cosine signals with, e. g., 12 bits
Обхват на измерване: 0 mm ... 3,920 mm
Разделителна способност: 1 µm
Продължителност на периода: 1 mm
Скорост на преместване: ≤ 10 m/s, 1.3 m/s up to which the absolute position can be reliably produced
Повторяемост: < 5 µm
Точност на системата: ± 10 µm (+20 °C)
Люфт на измерената стойност: < 10 µm

Електромагнитна съвместимост (EMC): According to EN 61000-6-2 and EN 61000-6-3
Степен на защита: IP67, with mating plug inserted (IEC 60529)
Диапазон на работната температура: –30 °C ... +80 °C
Диапазон на температурата на съхранение: –40 °C ... +85 °C, without package
Допустима относителна влажност: 100 %, condensation permitted
Работна височина (над морското равнище): 2,000 m
Устойчивост на удар: 30 g, 6 ms (EN 60068-2-27)
Устойчивост на вибрации: 20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
Максимално допустима напрегнатост на външното поле: < 3 kA/m ... 4 kA/m (3.8 mT ... 5 mT), to guarantee compliance with the quoted accuracy values
Максимално допустима напрегнатост на полето: < 150 kA/m (< 190 mT), to ensure that the magnetic tape is not permanently damaged
