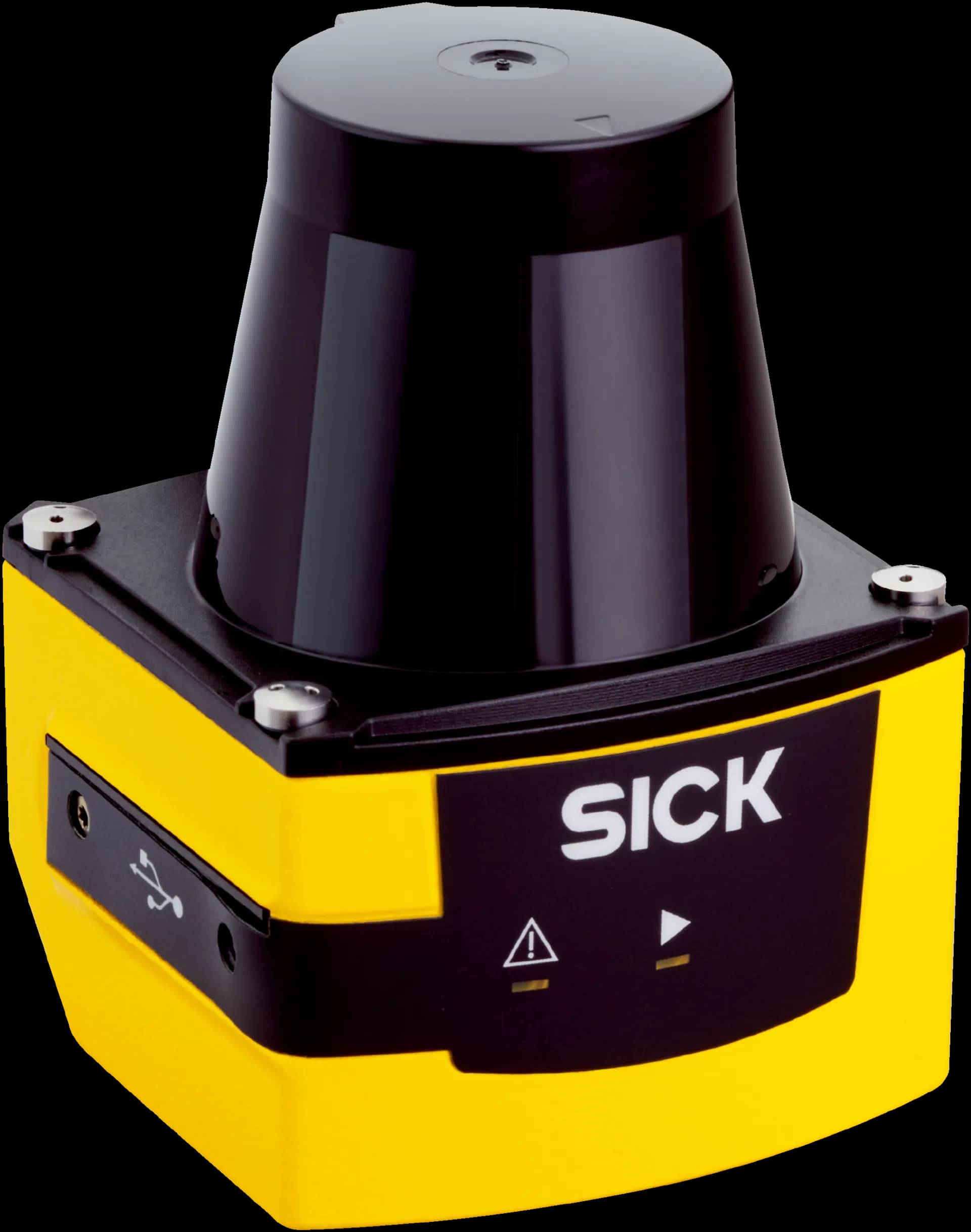

TIM781S-2174104

Производител: SICK#1096363

Характеристики

Приложение: Indoor
Част от системата: sensor
Принцип на измерване: HDDM+
Светлинен източник: Infrared (850 nm)
Клас на лазера: 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
Хоризонтално: 270°
Честота на сканиране: 15 Hz
Хоризонтално: 0.33°
Равнинност на полето на сканиране: ± 1.5°
Работен обхват: 0.05 m ... 25 m (At > 90% remission factor)
Работен обхват, свързан с безопасността: 0.05 m ... 5 m (At 5% remission factor)
Мъртва зона: 0 m ... 0.05 m
При коефициент на отражение (ремисия) 10%: 8 m

Тип на свързване: 1 x “Ethernet” connection, 4-pin M12 female connector; 1 x connection “Power”, 12-pin, M12 male connector; 1 x Micro USB female connector, type B
Захранващо напрежение: 9 V DC ... 28 V DC
Консумирана мощност: Typ. 4 W, 16 W with 4 max. loaded digital outputs
Изходен ток: ≤ 100 mA
Цвят на корпуса: Yellow
Степен на защита: IP67, applies only when the plastic cover of the “Aux interface” is closed (IEC 60529:1989+AMD1:1999+AMD2:2013)
Клас на защита: III (IEC 61140:2016-1)
Тегло: 250 g, without connecting cables
Размери (Д×Ш×В): 60 mm x 60 mm x 86 mm
MTBF: > 100 years

Категория: B (EN ISO 13849-1:2015)
Ниво на изпълнение (PL): PL b (EN ISO 13849-1:2015)
Клас на производителност SRS/SRSS: B (IEC TS 62998-1:2019)
Съответствия: EN ISO 13849-1:2015, EN ISO 13482:2014, EN ISO 13855:2010, ANSI/ITSDF B56.5:2012
Средно време до опасен отказ (MTTFD): 100 years, at 25 °C ambient temperature (EN ISO 13849-1:2015)
Време на мисията (TM): 20 years (EN ISO 13849-1:2015)

Време за реакция: 1 scan, typ. 67 ms; 2 scans, ≤ 134 ms
Откриваема форма на обекта: Almost any
Систематична грешка: ± 60 mm
Статистическа грешка: < 20 mm
Статистическа грешка, свързана с безопасността: < 100 mm (4,4 σ)
Вградено приложение: Protective field evaluation with flexible fields; Output of measurement data
Толеранс на защитното поле: 100 mm, 0.66° (DIN CLC/TS 62046:2009, at 5% remission factor)
Брой набори от полета: 16 field triples (48 protective fields)
Едновременно оценявани случаи: 3 simultaneous protective fields (per field set)

Ethernet: ✔ , TCP/IP
USB: ✔
Забележка: Micro USB
Функция: Parameterization
Входове: 4 (PNP, for field set switching)
Изходи: 3 (PNP, to display a detection in the protective field, additional 1 x “Device Ready”)
Време на закъснение: 67 ms ... 30,000 ms (configurable)
Време на престой: 67 ms ... 600,052 ms (configurable)
Светлинни индикатори: 2 LEDs (ON, "device ready")

Коефициент на отражение (ремисия): ≥ 5 % (reflectors)
Излъчвано лъчение: Residential area (IEC 61000-6-3:2006+AMD1:2010)
Електромагнитна устойчивост: Industrial environment (IEC 61000-6-2:2005)
Синусоидално търсене на резонанси: 10 Hz ... 1,000 Hz
Синусоидално изпитване: 10 Hz ... 500 Hz, 5 g, 10 frequency cycles
Изпитване с шум: 10 Hz ... 250 Hz, 4.24 g RMS, 5 h
Устойчивост на удар: 50 g, 11 ms, ± 3 single shocks/axis ; 25 g, 6 ms, ± 1,000 continuous shocks/axis ; 50 g, 3 ms, ± 5,000 continuous shocks/axis
Работна температура на околната среда: –25 °C ... +50 °C
Температура на съхранение: –40 °C ... +75 °C
Температура на включване: –10 °C ... +50 °C
Изменение на температурата: –25 °C ... +50 °C, 10 cycles
Влажна топлина: +25 °C ... +55 °C, 95 % RH, 6 cycles
Работа: < 80 %, Non-condensing (EN 60068-2-30:2005)
Памет за съхранение: ≤ 90 %, Non-condensing (EN 60068-2-30:2005)
Устойчивост на околна светлина: 80,000 lx; 3,000 lx, With direct light

Указание за употреба: The TiM781S is a safety-related sensor that is suitable for use in the following applications: Hazardous area, hazardous point, and access protection as well as mobile hazardous area protection (protection of automated guided vehicles and mobile platforms). The sensor must only ever be used within the limits of the prescribed and specified technical data and operating conditions.
