Характеристики
- Версия на продукта

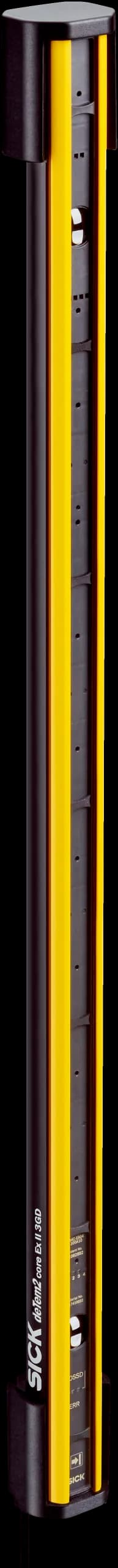

- deTem2 Core Ex II 3GD
- Приложение
- Explosive areas
- Ex сертификати
- ATEX for gas: II 3G Ex ec op is IIC T4 Gc; ATEX for dust: II 3D Ex tc IIIC T135°C Dc
- Принцип на действие
- Sender/receiver
- Част от системата
- Receiver
- Брой лъчи
- 4
- Разстояние между лъчите
- 300 mm
- Време за реакция
- 20 ms
- Синхронизация
- Optical synchronization
- Комплект на доставката
- Receiver; “Notes for explosion protection” label(s); Safety instruction; Mounting instructions; Operating instructions for download
Параметри, свързани с безопасността
- Тип
- Type 2 (IEC 61496-1)
- Ниво на интегритет на безопасността (SIL)
- SIL 1 (IEC 61508)
- Категория
- Category 2 (ISO 13849-1)
- Ниво на изпълнение (PL)
- PL c (ISO 13849-1)
- Средна вероятност за опасен отказ на час (PFHD)
- 3 x 10⁻⁹
- Време на мисията (TM)
- 20 years (ISO 13849-1)
- Безопасно състояние при повреда
- At least one OSSD is in the OFF state.
Интерфейси
- Свързване към системата
- Plug, M12, 5-pin
- Елементи за индикация
- LEDs
Електроника
- Клас на защита
- III (IEC 61140)
- Захранващо напрежение Vs
- 24 V DC (19.2 V DC ... 28.8 V DC)
- Остатъчни пулсации
- ≤ 10 %
- Консумирана мощност
- ≤ 150 mA
- Консумирана мощност
- ≤ 4.32 W (DC)
- Изходни сигнални превключващи устройства (OSSD)
- 2 PNP semiconductors, short-circuit protected, cross-circuit monitored
- Включено състояние, комутирано напрежение HIGH
- 24 V DC (VS – 2.25 V DC ... VS)
- Изключено състояние, комутирано напрежение LOW
- ≤ 2 V DC
- Допустим ток за всеки OSSD
- ≤ 300 mA
Механика
- Габаритни размери
- See dimensional drawing
- Сечение на корпуса
- 38.7 mm x 45.6 mm
- Корпус
- Aluminum extruded profile
- Тегло
- 880 g (± 50 g)
- Неподвижно положение
- > 12 x cable diameter
- Подвижно използване
- > 15 x cable diameter
Условия на околната среда
- Степен на защита
- IP65 (IEC 60529); IP67 (IEC 60529)
- Работна температура на околната среда
- 0 °C ... +55 °C
- Температура на съхранение
- –30 °C ... +70 °C
- Влажност на въздуха
- 15 % ... 95 %, Non-condensing
- Устойчивост на вибрации
- 5 … 150 Hz, 3,5 mm / 1 g (EN 60068-2-6)
- Устойчивост на удар
- 15 g / 6 ms (EN 60068-2-27)
- Клас
- 3M4 (IEC TR 60721-4-3)
Друга информация
- Вид светлина
- Near-infrared (NIR), invisible
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Сертификат за изследване на типа (UK)
- ✔
- Сертификат IECEx
- ✔
- Сертификат ULus
- ✔
- Сертификат cUL
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- Китайски сертификат EX за изследване на типа
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
