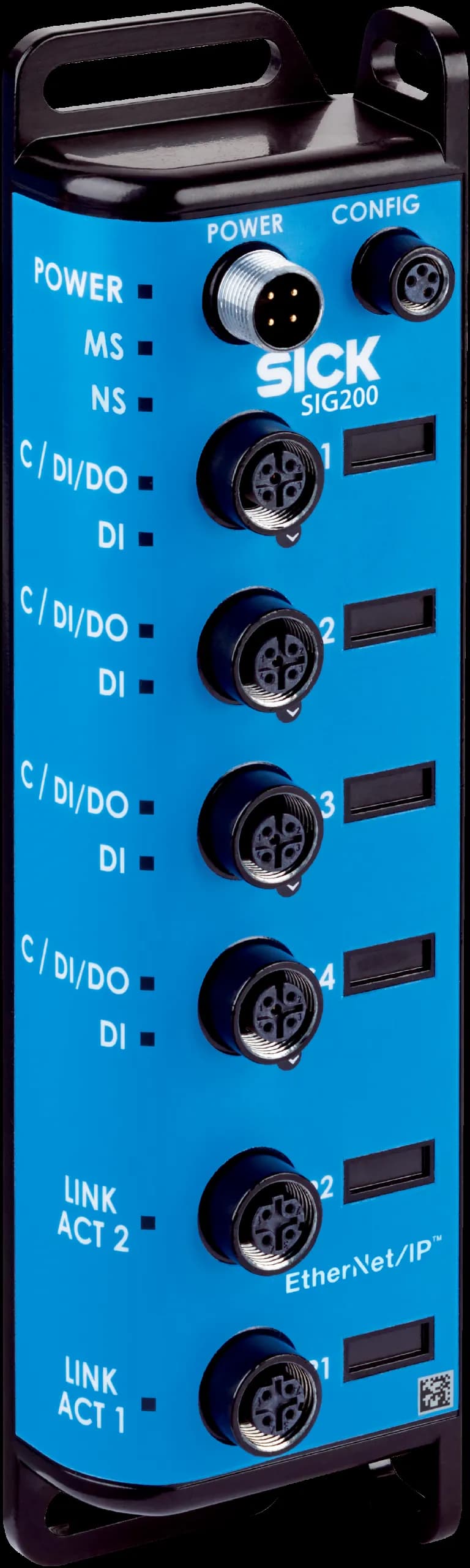

SIG200-0A0512200

Name: SIG200-0A0512200
Brand: SICK
SKU: 1089796

Производител: SICK#1089796

Виж в сайта на производителя →

Запитване за оферта Datasheet PDF

Характеристики

Продуктова категория: IO-Link Master
Поддържани продукти: IO-Link Devices; Binary actuators; Binary switching sensors
Допълнителни функции: Web server integrated; USB connection for easy configuration of the SIG200 Sensor Integration Gateway with SOPAS ET, the engineering tool from SICK; Logic editor is available for easy configuration of logic functions
Комплект на доставката: SIG200-0A0512200, 4x blind plugs (M12) on port S2, S3, S4, P2, 1x blind plug (M8) on port CONFIG, Marking labels, quickstart

Механика/електроника

IO-Link: 4 x M12, 5-pin female connector, A-coded
Мощност: 1 x M12, 4-pin plug, A-coded
CONFIG: 1 x M8, 4-pin female connector, USB 2.0 (USB-A)
Ethernet: 2 x M12, 4-pin female connector, D-coded
Захранващо напрежение: 10 V DC ... 30 V DC
Консумиран ток: ≤ 175 mA, At supply voltage 24 V DC ; ≤ 3,000 mA
Светлинни индикатори: 4 LED green (To the IO-Link ports, Pin4 (C/DI/DO)); 4 LED yellow (To the IO-Link ports, Pin2 (DI)); 2 LED green (To the Ethernet ports); 1 LED green (For the Power Port); 2 LED dual-color (For module status communication); 1 LED green (For network status communication)
Захранващо напрежение на извод 1 на S1-S4, изходен ток на извод 4 на S1-S4, изходно напрежение HIGH на извод 4 на Power Port, входно напрежение на извод 2 на S1-S4, входно напрежение на извод 4 на S1-S4: ≤ 500 mA, ≤ 200 mA (VH ≥ VUS - 3 V, Type 3 IEC 61131-2, Type 1 IEC 61131-2, Type 3 IEC 61131-2, Type 1 IEC 61131-2)
Степен на защита: IP67
Клас на защита: III
Материал на корпуса: Zinc
Цвят на корпуса: Light blue/Black
Тегло: 520 g
Размери (Д×Ш×В): 213.9 mm x 57 mm x 38.3 mm
UL File №: E497722

Интерфейси

Комуникационен интерфейс: IO-Link, USB, Ethernet, EtherNet/IP™, REST API
Редактор на логиката: ✔
Уеб сървър: ✔
Функция: The SIG200 Sensor Integration Gateway is an IO-Link master with 4 configurable ports to which IO-Link device as well as binary switching sensors and actuators can be connected. The gateway data is made available to a PLC or cloud application via the REST API.; SIG200 can also be operated as a standalone system by directly configuring simple logic functions across several connected devices via the SOPAS ET user interface.
Версия на IO-Link: V1.1, V1.0
Клас на порта: A
Брой IO-Link портове: 4
Вид на предаването: COM1, COM2, COM3
Потребителски интерфейси: SOPAS ET, the engineering tool for configuration via USB, Additionally, the SIG200 can be configured via the integrated webserver. Default IP adress: 192.168.0.1
MAC адрес: See product label
Брой входове: Max. 8 x PNP, type 1 or 4 x IO-Link
Брой изходи: Max. 4 x PNP
Макс. изходна честота: 50 Hz
S1-S4: 4 configurable ports; Pin4 can be used in one of the available port modes: IO-Link, digital input or digital output. ; An additional digital input signal can be connected using Pin2. (SOPAS ET can be downloaded for free from www.sick.com)
LINK/ACT 1 & 2: Two Ethernet ports are provided for the network connection (SOPAS ET can be downloaded for free from www.sick.com)
CONFIG: Port for configuration via USB with SOPAS ET
Време за инициализация след включване: 70s (plus additional time for IODD installation)

Условия на околната среда

Работна температура на околната среда: –40 °C ... +55 °C
Температура на околната среда, съхранение: –40 °C ... +75 °C
Електромагнитна съвместимост (EMC): EN 61000-6-2:2005-08; EN 61000-6-3:2007-01
Ударно натоварване: EN 60068-2-6
