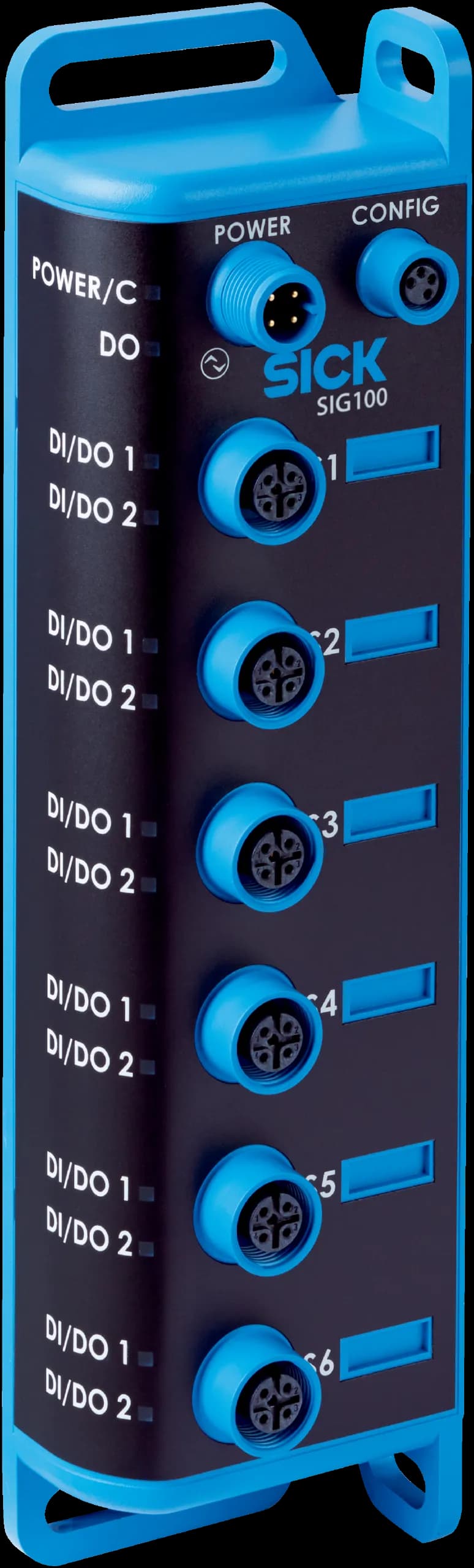

Характеристики
- Продуктова категория
- IO-Link Hub
- Поддържани продукти
- Binary switching sensors; Binary actuators
- Допълнителни функции
- USB connection for easy configuration of the SIG100 Sensor Integration Gateway with SOPAS ET, the engineering tool from SICK; Logic editor is available for easy configuration of logic functions
- Комплект на доставката
- SIG100-0A0111100, Marking labels, quickstart
Механика/електроника
- I/O
- 6 x M12, 5-pin female connector, A-coded
- Основно захранване
- 1 x M12, 4-pin plug, A-coded
- CONFIG
- 1 x M8, 4-pin female connector, USB 2.0 (USB-A)
- Захранващо напрежение
- 10 V DC ... 30 V DC
- Консумиран ток
- Power Port (≤ 50 mA, ≤ 500 mA), At supply voltage 24 V DC
- Светлинни индикатори
- 12 Orange LED (2 for each port S1–S6 for the display of Pin4 (DI/DO1) and Pin2 (DI/DO2)); 1 LED green (DO); 1 Orange LED (DO)
- Power Port, изходен ток на извод 2
- ≤ 50 mA (VH ≥ VUS - 2 V)
- Power Port, изходен ток на извод 4
- ≤ 50 mA (VH ≥ VUS - 2 V)
- Power Port, изходно напрежение HIGH на извод 2/4
- ≤ 50 mA (Type 3 IEC 61131-2)
- S1-S6, захранващо напрежение на извод 1
- ≤ 50 mA
- S1-S6, изходен ток на извод 2
- ≤ 50 mA
- S1-S6, изходен ток на извод 4
- ≤ 50 mA
- S1-S6, изходно напрежение HIGH на извод 2/4
- VH ≥ VUS - 2 V
- Степен на защита
- IP67
- Клас на защита
- III
- Материал на корпуса
- ABS
- Цвят на корпуса
- Black/Light blue
- Тегло
- 289 g
- Размери (Д×Ш×В)
- 213.9 mm x 57 mm x 38.3 mm
- UL File №
- E497722
Интерфейси
- Редактор на логиката
- ✔
- Комуникационен интерфейс
- USB, IO-Link
- Функция
- IO-Link sensor hub (IO-Link device) with 6 ports which can be used to connect sensors and actuators. The SIG100 Sensor Integration Gateway can therefore connect up to 12 binary switching signals and communicate them to any IO-Link master via IO-Link. The SIG100 can also be operated as a standalone system by directly configuring simple logic functions across several connected devices via the SOPAS ET user interface.
- Комуникационен интерфейс – подробности
- IO-Link V1.1, Port Class A
- Скорост на предаване на данни IO-Link
- ≤ 38.4 kBaud, COM2; ≤ 38.4 kBaud
- Време на цикъла IO-Link
- < 5.1 ms
- Дължина на процесните данни IO-Link
- 8 Byte In und 2 Byte Out
- 8 байта входни процесни данни
- Bit 0 - Bit 7 = QL1 - QL8
- 2 байта изходни процесни данни (цифров режим)
- Bit 0 - Bit 15 = IL1 - IL16
- 2 байта изходни процесни данни (аналогов режим)
- Bit 0 – bit 7 = Analog value in (lower byte)
- Коментар
- QL1 – QL8 = Logic editor outputs
- Потребителски интерфейси
- SOPAS ET, the engineering tool for configuration via USB, SOPAS ET can be downloaded for free from www.sick.com, the required SSD file for displaying SIG100 via SOPAS ET can either be downloaded from the device or from www.sick.com
- Брой входове
- Max. 12 x PNP, type 1
- Брой изходи
- Max. 12 x PNP
- S1-S6
- 6 ports.; Pin2 and Pin4 can be customized as a digital input or digital output to enable the transmission of up to 12 digital input or output signals. (SOPAS ET can be downloaded for free from www.sick.com)
- Power Port
- Port for configuration via USB with SOPAS ET
- CONFIG
- Port for configuration via USB with SOPAS ET (SOPAS ET can be downloaded for free from www.sick.com)
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +60 °C
- Температура на околната среда, съхранение
- –40 °C ... +70 °C
- Електромагнитна съвместимост (EMC)
- EN 61000-6-2:2005-08 / EN 61000-6-3:2007-01
- Ударно натоварване
- EN 60068-2-6
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Сертификат cULus
- ✔
- Сертификат IO-Link
- ✔
Класификации
- ECLASS 5.1.4
- 27250608
- ECLASS 6.0
- 27242608
- ECLASS 7.0
- 27242608
- ECLASS 8.0
- 27242608
- ECLASS 9.0
- 27242608
- ECLASS 10.0
- 27242608
- ECLASS 11.0
- 27242608
- ECLASS 12.0
- 27242608
- ECLASS 13.0
- 27242608
- ECLASS 14.0
- 27242608
- ECLASS 15.0
- 27242608
- ETIM 6.0
- EC001604
- ETIM 7.0
- EC001604
- ETIM 8.0
- EC001604
- ETIM 9.0
- EC001604
- ETIM 10.0
- EC001604
- UNSPSC 091201.0
- 32151705
- UNSPSC 100501.0
- 32151705
- UNSPSC 111201.0
- 32151705
- UNSPSC 120901.0
- 32151705
- UNSPSC 131201.0
- 32151705
- UNSPSC 140801.0
- 32151705
- UNSPSC 151101.0
- 32151705
- UNSPSC 160901.0
- 32151705
- UNSPSC 171001.0
- 32151705
- UNSPSC 180801.0
- 32151705
- UNSPSC 190501.0
- 32151705
- UNSPSC 200601.0
- 32151705
- UNSPSC 210901.0
- 32151705
- UNSPSC 220601.0
- 32151705
- UNSPSC 230701.0
- 32151705
- UNSPSC 240301.0
- 32151705
- UNSPSC 250901.0
- 32151705
- UNSPSC 260801.0
- 32151705
