Характеристики
- Приложение
- Measurement of vehicles and objects in motion; Verification of compliance with vehicle dimension regulations; Optimization of the loading process for ferries and car trains (RoLa); Basis for a size-based toll or payment system
- Брой обхванати пътни ленти
- Up to 4 lanes at best performance; Max. 9 sensors per system
- Конструкция на скенера
- 3-scanner solution
- Данни за превозните средства
- Vehicle dimensions (length, width, height); Vehicle classes; Driving direction; Lane assignment; Confidence level for all vehicle datas; 3D point cloud
- Сензор
- 2D LiDAR sensor
- Класификационна система
- Europe, Asia, North America
- Брой класове превозни средства
- Up to 30 classes
- Препоръчително разстояние между макс. височина на превозното средство и сензора
- ≥ 1 m
- Препоръчително разстояние между превозните средства
- 0.6 m at v
- Калибриране
- Automatic
- Функция stop-and-go
- Yes
- Честота на сканиране
- 75 Hz, for LMS Width; 35 Hz, for LMS Length
- Макс. обхват при 10 % отражателна способност
- 40 m
- Ъгъл на обхват
- 190°, per LMS511 SE
- Клас на лазера
- 1, eye-safe (IEC 60825-1:2014)
- Подгряване
- ✔
- Вграден компютър
- Traffic Controller FPS; ✔
- Вътрешна памет
- 32 GB
- Приложение
- Vehicle measurement, Toll systems, Verification of compliance with vehicle dimension regulations, Optimization of the loading process
Механика/електроника
- Монтажно положение
- Overhead or at the side
- Височина на монтаж
- 5 m ... 8 m; At least 1 m higher than the maximum vehicle height; Angle between LMS and vehicle > 15°
Работни характеристики
- Точност на броене
- 99.8 %
- Точност на класификацията
- 98 % (For TLS8+1 classes)
- Точност на измерване на дължината
- ± 400 mm at v
- Точност на измерване на ширината
- ± 50 mm at v
- Точност на измерване на височината
- ± 30 mm at v < 120 km/h (± 2σ)
- Минимален размер на обекта
- 1 m x 0.6 m x 0.6 m (L x W x H)
- Максимален размер на обекта
- 32 m x 3.5 m x 5 m (L x W x H)
- Минимален откриваем обект
- 190 mm x 130 mm x 130 mm
Интерфейси
- Изходни данни
- Vehicle data
Общи бележки
- Комплект на доставката

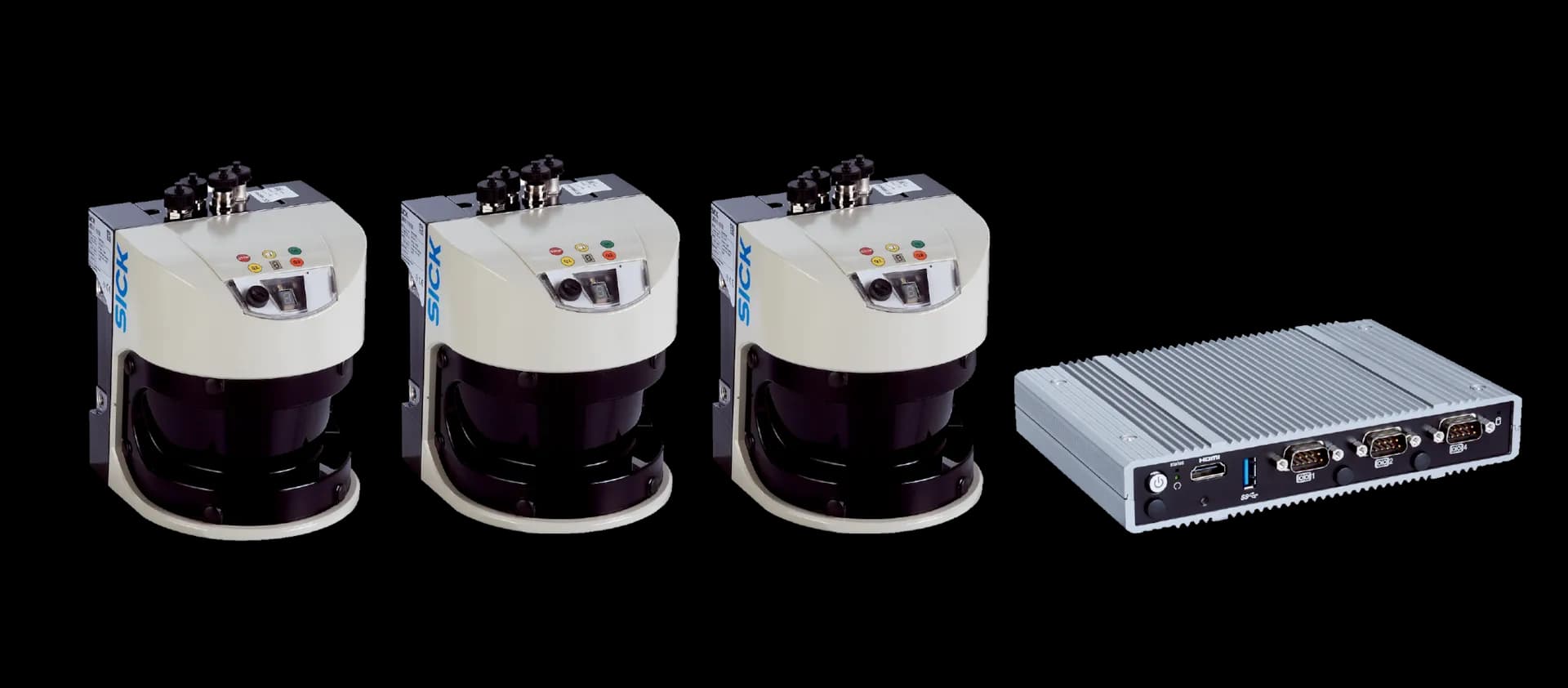

- 2D LiDAR sensor LMS511 SE (3 x); Traffic Controller FPS including software; USB stick with TEMS info sample client, source code for TEMS info sample client, TEMS analyzer and operating instructions
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- China RoHS
- ✔
Класификации
- ECLASS 5.1.4
- 27280190
- ECLASS 6.0
- 27280190
- ECLASS 7.0
- 27280190
- ECLASS 8.0
- 27280190
- ECLASS 9.0
- 27280190
- ECLASS 10.0
- 27280190
- ECLASS 11.0
- 27280190
- ECLASS 12.0
- 27280190
- ECLASS 13.0
- 27280190
- ECLASS 14.0
- 27280190
- ECLASS 15.0
- 27280190
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002550
- ETIM 8.0
- EC002550
- ETIM 9.0
- EC002550
- ETIM 10.0
- EC002550
- UNSPSC 091201.0
- 41111615
- UNSPSC 100501.0
- 41111615
- UNSPSC 111201.0
- 41111615
- UNSPSC 120901.0
- 41111615
- UNSPSC 131201.0
- 41111615
- UNSPSC 140801.0
- 41111615
- UNSPSC 151101.0
- 41111615
- UNSPSC 160901.0
- 41111615
- UNSPSC 171001.0
- 41111615
- UNSPSC 180801.0
- 41111615
- UNSPSC 190501.0
- 41111615
- UNSPSC 200601.0
- 41111615
- UNSPSC 210901.0
- 41111615
- UNSPSC 220601.0
- 41111615
- UNSPSC 230701.0
- 41111615
- UNSPSC 240301.0
- 41111615
- UNSPSC 250901.0
- 41111615
- UNSPSC 260801.0
- 41111615
