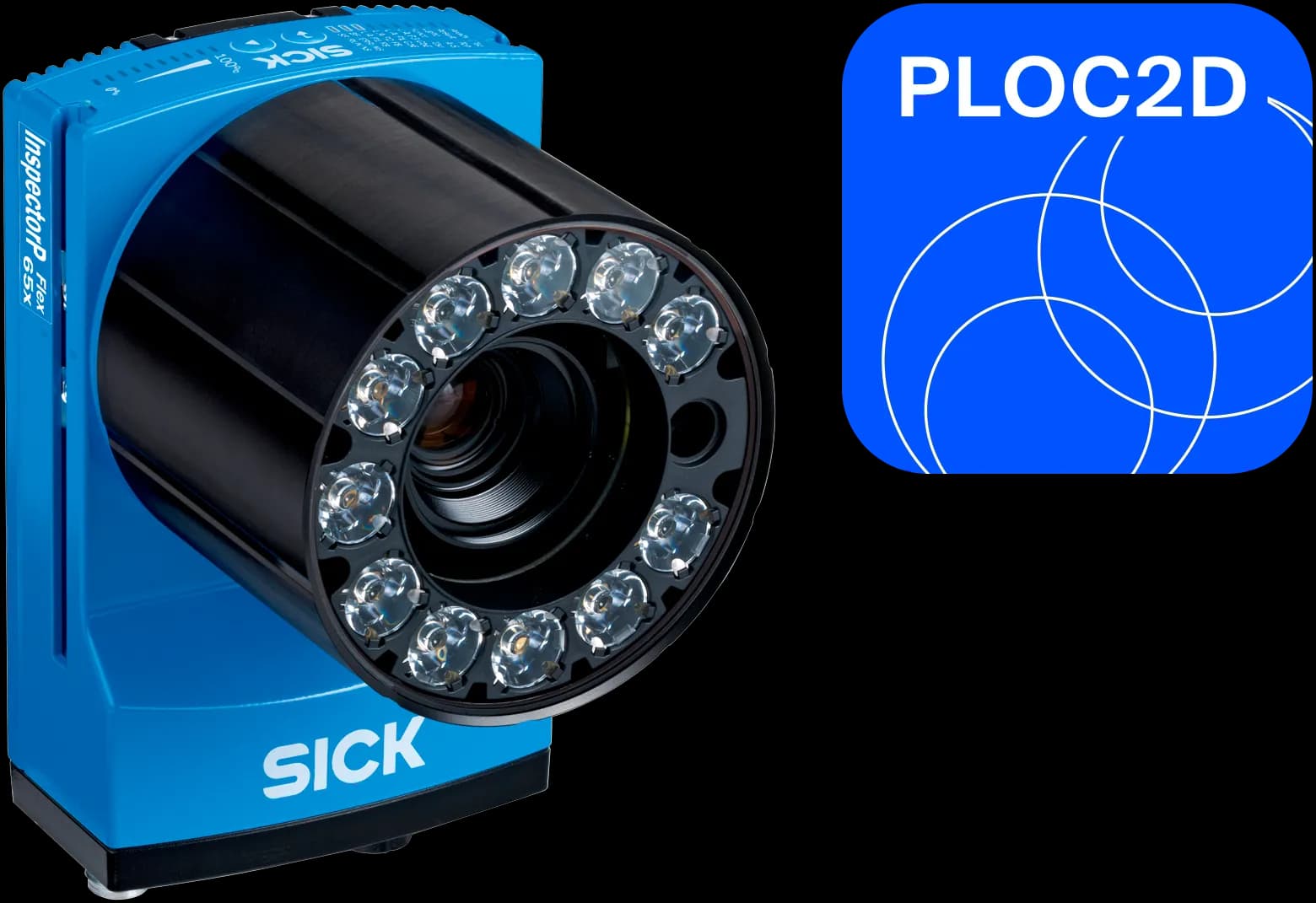

PLOC2D-2000

Производител: SICK#1086007

Характеристики

Наименование на продукта: PLOC2D-2000
Характеристики на системата: Stand-alone sensor with easy teach, for localization of parts using 2D measurements
Примерно зрително поле: 2000 mm x 2000 mm
Работно разстояние: ≤ 3,000 mm
Клас на лазера: 1, complies with 21 CFR 1040.10 except for the conformance according to “Laser Notice No. 50” from June 24, 2007 (IEC 60825-1:2014); EN 60825-1:2014
Оптичен фокус: Fixed focus
Клас на LED: Risk group 1 (low risk, IEC 62471 (2006-07) / EN 62471 (2008-09))
Принцип на локализация: Shape comparison
Разделителна способност на сензора: 2,048 px x 2,048 px (4.2 MP)
Обектив: C-mount
Оптичен формат: 1″
Технология: 2D snapshot, image analysis
Описание: High resolution 2D localization of parts, with device factory calibrated for field of view 2000 x 2000 mm at approximately 3 m reading distance

Тип на свързване: 1 x M12, 17-pin male connector (serial, I/Os, voltage supply); 1 x M8, 4-pin female connector (USB, not used); 2 x M12, 8-pin socket (Gigabit Ethernet, only one connection used)
Захранващо напрежение: 24 V, ± 20 %
Консумирана мощност: 10 W, ± 20 %
Материал на корпуса: Aluminum die cast
Цвят на корпуса: Light blue (RAL 5012)
Материал на прозореца: PMMA
Размери (Д×Ш×В): 142.8 mm x 90 mm x 106.1 mm (Housing only, without lens and optics protection hood)
Тегло: 635 g
Степен на защита: IP65

Време за локализация на детайла: < 0.5 seconds for the first part in the image and then < 100 ms for additional parts in the image
Точност на локализация: +/-1 mm, +/-0.1°
Изходни данни: X, Y (mm), rotation around Z (degrees)

Ethernet: ✔
Скорост на предаване на данни: 100 Mbit/s
Протокол: TCP/IP XML and CSV (robot), TCP/IP (operator); PROFINET; EtherNet/IP™; FTP
Електрическо свързване: M12 male connector, 8-pin, x-coded
Електрическо свързване: M12, 4-pin, A-coded
Потребителски интерфейс: Web server
Съхранение и извличане на данни: Image and data logging via microSD memory card and external FTP

Температура на околната среда, работа: 0 °C ... +50 °C, permissible relative humidity: 0% ... 90% (non-condensing)
Температура на околната среда, съхранение: –20 °C ... +70 °C
Ударно натоварване: EN 60068-2-27:2009-05
Вибрационно натоварване: EN 60068-2-6:2008-02
