Характеристики
- Модул

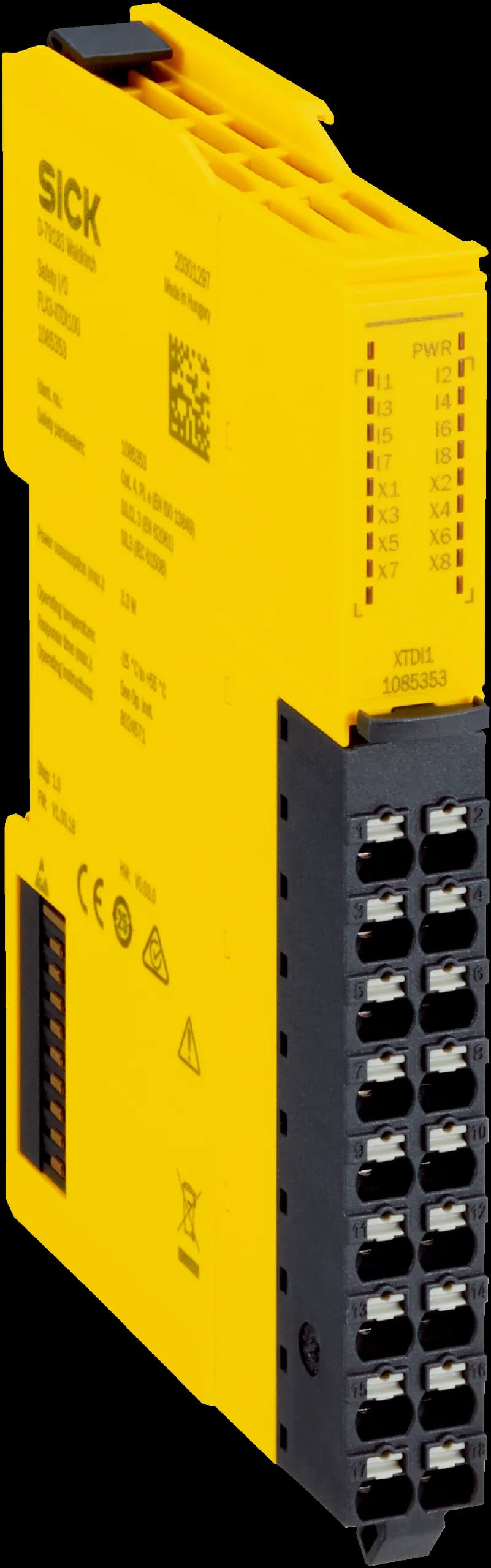

- I/O module
- Описание
- The I/O module is a safe digital input/output expansion module.
- Входове за безопасност
- 8
- Тестови изходи
- 8
- Ниво на сигурност
- SL-C 1 (IEC 62443-4-2)
- Софтуер за конфигуриране
- Safety Designer
- Комплект на доставката
- I/O module; Front connector with 18 terminals; Safety instruction; Operating instructions for download
Параметри, свързани с безопасността
- Ниво на интегритет на безопасността (SIL)
- SIL 3 (IEC 61508)
- Категория
- Category 4 (ISO 13849-1)
- Ниво на изпълнение (PL)
- PL e (ISO 13849-1)
- Средна вероятност за опасен отказ на час (PFHD)
- 4 × 10⁻⁹
- Време на мисията (TM)
- 20 years (ISO 13849-1)
Функции
- Наблюдение на свързаните устройства за безопасност
- ✔
- Тестване на свързаните устройства за безопасност и окабеляването (откриване на късо съединение)
- ✔
- Използване на тестовите изходи като изходи, несвързани с безопасността
- ✔
- Безопасно последователно свързване с Flexi Loop
- ✔
Интерфейси
- Преден конектор
- 1 front connector with 18 terminals
- Входове за безопасност
- 8
- Тестови изходи
- 8
- Елементи за индикация
- LEDs
Електроника
- Клас на защита
- III (EN 61140)
- Устойчивост на смущения
- EN 61000-6-2
- Излъчване на смущения
- EN 61000-6-4
- Захранващо напрежение
- The voltage supply of the extension modules is maintained via the backplane bus
- Консумирана мощност при номинално напрежение (без изходите)
- 2.4 W (DC)
- Загуба на мощност
- ≤ 3.3 W
Механика
- Размери (Ш×В×Д)
- 14 mm x 124.7 mm x 85.5 mm
- Степен на замърсяване
- 2 (IEC 61010-1)
- Тип на управляващото устройство
- Open device (IEC 61010-2-201)
- Тегло
- 104 g (± 5 %)
- Монтаж
- Mounting on a 35 mm × 7.5 mm mounting rail in accordance with IEC 60715
Условия на околната среда
- Степен на защита
- IP20 (EN 60529)
- Работна температура на околната среда
- –25 °C ... +55 °C
- Температура на съхранение
- –25 °C ... +70 °C
- Влажност на въздуха
- ≤ 95 %, Non-condensing
- Устойчивост на вибрации
- 1 g, 5 Hz ... 200 Hz (EN 60068-2-6)
- Устойчивост на удар
- 15 g, 11 ms (EN 60068-2-27)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат за изследване на типа (UK)
- ✔
- Сертификат cULus
- ✔
- Сертификат cTUVus
- ✔
- Сертификат S Mark
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- ЕО изследване на типа (Директива за машините)
- ✔
- ЕО изследване на типа (Регламент за машините)
- ✔
- Сертификат от трета страна
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
- Сертификат за киберсигурност
- ✔
Класификации
- ECLASS 5.1.4
- 27243001
- ECLASS 6.0
- 27243101
- ECLASS 7.0
- 27243101
- ECLASS 8.0
- 27243101
- ECLASS 9.0
- 27243101
- ECLASS 10.0
- 27243101
- ECLASS 11.0
- 27243101
- ECLASS 12.0
- 27243101
- ECLASS 13.0
- 27243101
- ECLASS 14.0
- 27243101
- ECLASS 15.0
- 27243101
- ETIM 6.0
- EC001449
- ETIM 7.0
- EC001449
- ETIM 8.0
- EC001449
- ETIM 9.0
- EC001449
- ETIM 10.0
- EC001449
- UNSPSC 091201.0
- 32151705
- UNSPSC 100501.0
- 32151705
- UNSPSC 111201.0
- 32151705
- UNSPSC 120901.0
- 32151705
- UNSPSC 131201.0
- 32151705
- UNSPSC 140801.0
- 32151705
- UNSPSC 151101.0
- 32151705
- UNSPSC 160901.0
- 32151705
- UNSPSC 171001.0
- 32151705
- UNSPSC 180801.0
- 32151705
- UNSPSC 190501.0
- 32151705
- UNSPSC 200601.0
- 32151705
- UNSPSC 210901.0
- 32151705
- UNSPSC 220601.0
- 32151705
- UNSPSC 230701.0
- 32151705
- UNSPSC 240301.0
- 32151705
- UNSPSC 250901.0
- 32151705
- UNSPSC 260801.0
- 32151705
