Характеристики
- Модул

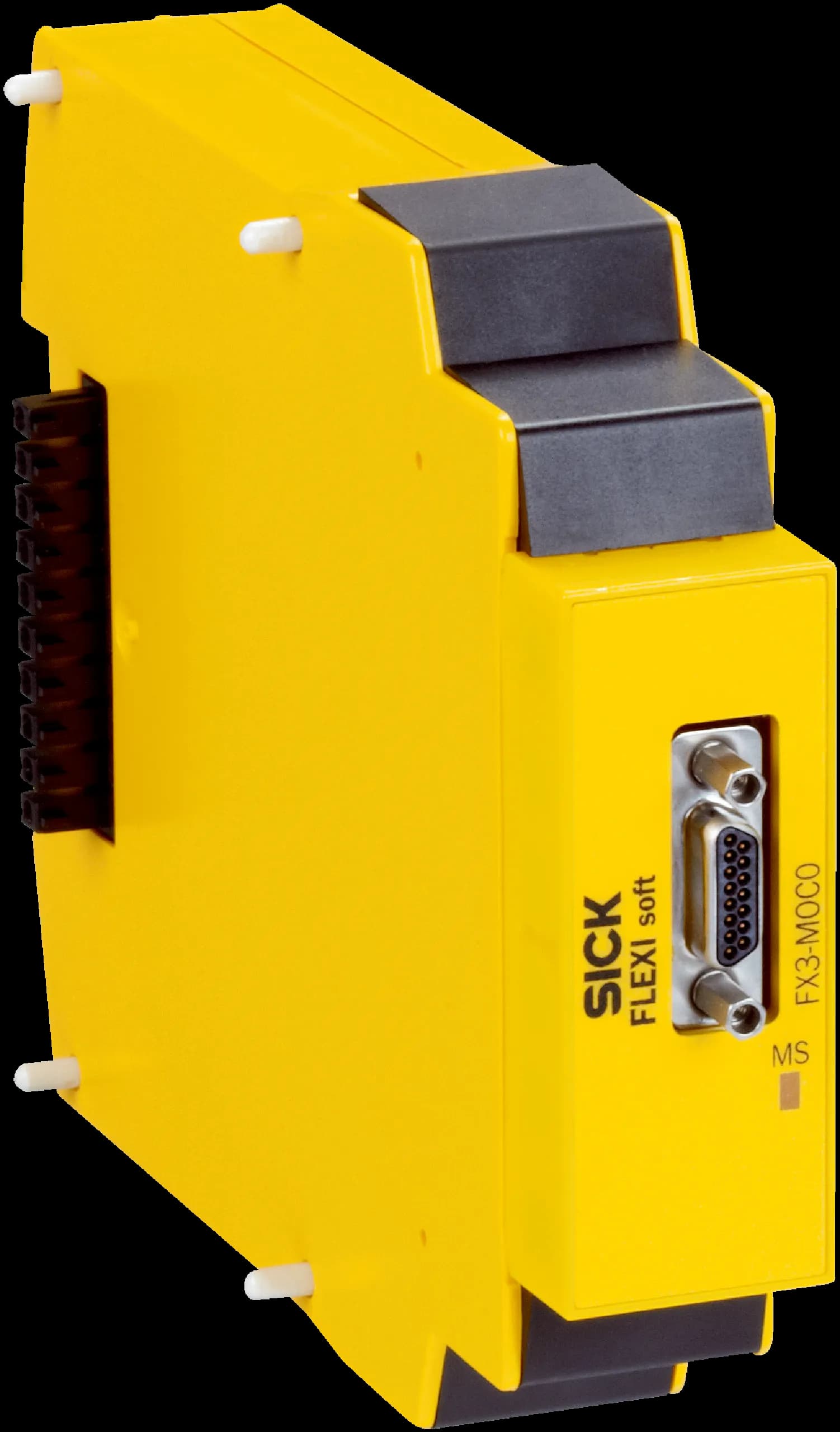

- Motion Control module
- Начин на конфигуриране
- Via software (Flexi Soft Designer)
Параметри, свързани с безопасността
- Ниво на интегритет на безопасността (SIL)
- SIL 3 (IEC 61508)
- Категория
- Category 4 (EN ISO 13849)
- Ниво на изпълнение (PL)
- PL e (EN ISO 13849)
- Средна вероятност за опасен отказ на час (PFHD)
- 5.0 * 10⁻⁹
- Минимално движение за откриване на грешка
- ≥ selected tolerance limit for the function block used for the cross check, e.g. speed cross check, At least 1 x within 24 h
- Време на мисията (TM)
- 20 years (EN ISO 13849)
- Ниво на интегритет на безопасността (SIL)
- SIL 2 (IEC 61508)
- Категория
- Category 3 (EN ISO 13849)
- Ниво на изпълнение (PL)
- PL d (EN ISO 13849)
- Средна вероятност за опасен отказ на час (PFHD)
- 6.0 * 10⁻⁹
- Минимално движение за откриване на грешка
- ≥ 1 Sin/Cos period, At least 1 x within 24 h
- Време на мисията (TM)
- 20 years (EN ISO 13849)
Функции
- Функции за безопасност на задвижвания
- Safe stop 1 (SS1); Safe stop 2 (SS2); Safe operating stop (SOS); Safe speed monitoring (SSM); Safely-limited speed (SLS); Safe direction (SDI); Safe brake control (SBC)
Интерфейси
- Интерфейс за енкодер
- A/B incremental encoder, TTL; A/B incremental encoder, HTL 12 V or 24 V; A/B incremental encoder, RS-422; Sin/cos encoder; SSI encoder (master / listener); HIPERFACE®
- Тип на свързване
- Male connector, Micro D-Sub, 15-pin
- Интерфейс за данни
- Internal bus (FLEXBUS+)
Електроника
- Клас на защита
- III (EN 61140)
- Захранващо напрежение
- Via FLEXBUS+
- Собствена консумирана мощност
- ≤ 2.5 W
- Диференциално входно напрежение HIGH
- 5 V (2 V ... 5.3 V)
- Диференциално входно напрежение LOW
- 0 V (–0.3 V ... 0.8 V)
- Входно напрежение
- –5 V ... 10 V
- Входна честота
- ≤ 300 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално входно напрежение HIGH
- 5 V (1.2 V ... 5.6 V)
- Диференциално входно напрежение LOW
- –5 V (–5.6 V ... –1.2 V)
- Входно напрежение
- –5 V ... 10 V
- Входна честота
- ≤ 300 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално входно напрежение HIGH
- 12 V (6.5 V ... 15 V)
- Диференциално входно напрежение LOW
- 0 V (–1 V ... 2.5 V)
- Входно напрежение
- –5 V ... 20 V
- Входна честота
- ≤ 300 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално входно напрежение HIGH
- 12 V (4 V ... 15 V)
- Диференциално входно напрежение LOW
- –12 V (–15 V ... –4 V)
- Входно напрежение
- –5 V ... 20 V
- Входна честота
- ≤ 300 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално входно напрежение HIGH
- 24 V (13 V ... 30 V)
- Диференциално входно напрежение LOW
- 0 V (–3 V ... 5 V)
- Входно напрежение
- –10 V ... 40 V
- Входна честота
- ≤ 300 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално входно напрежение HIGH
- 24 V (8 V ... 30 V)
- Диференциално входно напрежение LOW
- –24 V (–30 V ... –8 V)
- Входно напрежение
- –10 V ... 40 V
- Входна честота
- ≤ 300 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално входно напрежение HIGH
- 0.2 V ... 5 V
- Диференциално входно напрежение LOW
- –5 V ... –0.2 V
- Входно напрежение
- –7 V ... 7 V
- Входна честота
- ≤ 1,000 kHz
- Входно съпротивление
- ≥ 35 kΩ
- Диференциално съпротивление
- 120 Ω (100 Ω ... 150 Ω)
- Диференциално входно напрежение
- 1 V (0.8 V ... 1.2 V)
- Входно напрежение
- 0 V ... 5 V
- Входна честота
- ≤ 120 kHz
- Входно съпротивление
- 1 kΩ (0.9 kΩ ... 1.1 kΩ)
- Наблюдение на напрежението, долна граница за наблюдение на дължината на вектора
- 0.5 V
- Наблюдение на напрежението, горна граница за наблюдение на дължината на вектора
- 1.5 V
- Диференциално съпротивление
- 120 Ω (100 Ω ... 150 Ω)
- Тактова честота
- 100 kHz ... 1,000 kHz
- Паузи между пакетите данни (време на моновибратора)
- ≥ 100 µs
- Битове данни за позицията в рамка
- 16 ... 62
Механика
- Размери (Ш×В×Д)
- 22.5 mm x 96.5 mm x 126 mm
- Тегло
- 120 g
Условия на околната среда
- Степен на защита
- IP20 (EN 60529)
- Работна температура на околната среда
- –25 °C ... +55 °C
- Температура на съхранение
- –25 °C ... +70 °C
- Влажност на въздуха
- ≤ 95 %, Non-condensing
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат CCC
- ✔
- Сертификат за изследване на типа (UK)
- ✔
- Сертификат cULus
- ✔
- Сертификат KC Mark
- ✔
- Сертификат cTUVus
- ✔
- Сертификат S Mark
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- ЕО изследване на типа (Регламент за машините)
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
