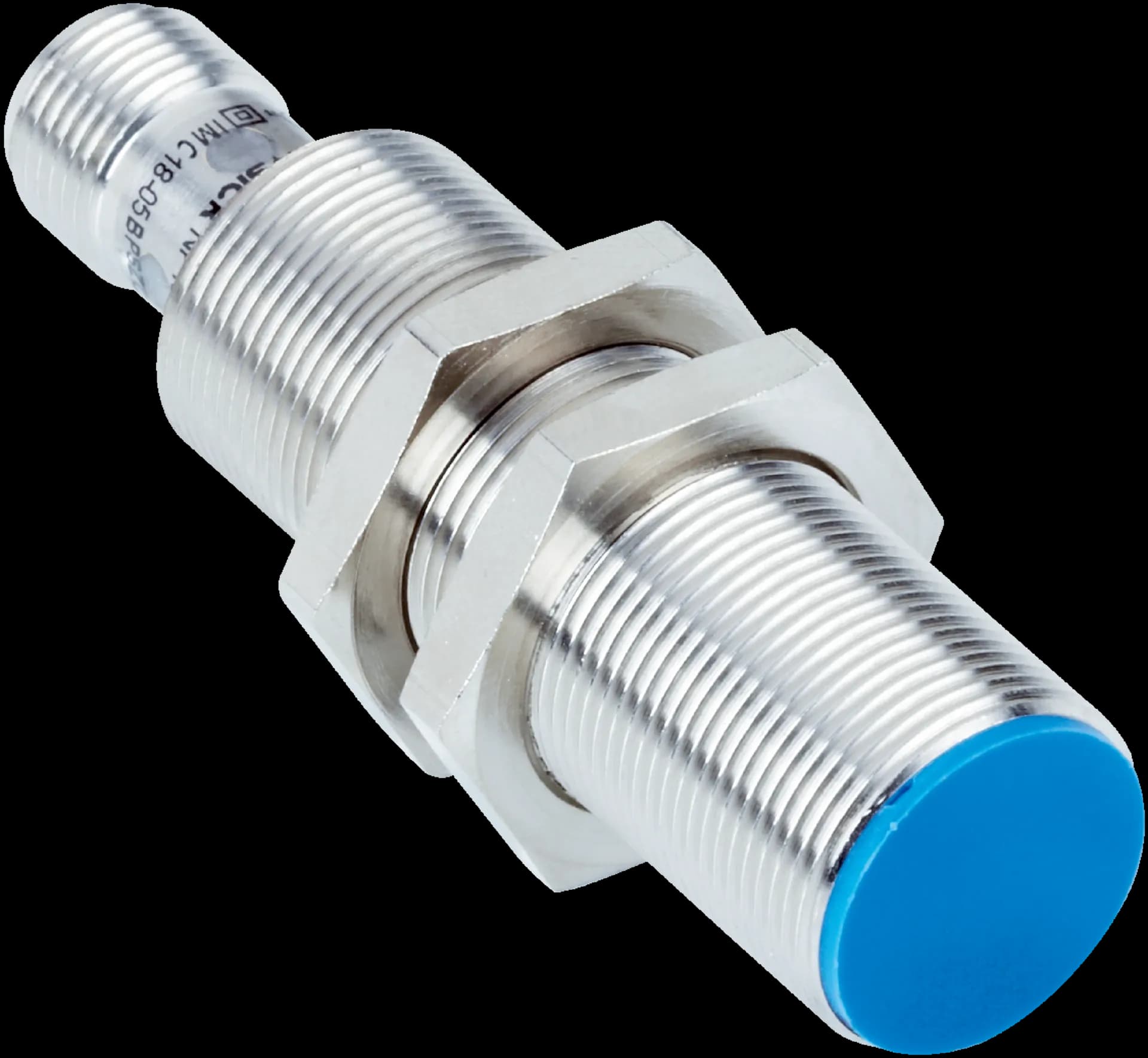

IMC18-07BPDZC0SA05

Производител: SICK#1061987

Характеристики

Корпус: Metric
Размер на резбата: M18 x 1
Диаметър: Ø 18 mm
Обхват на детекция Sn: 7 mm
Гарантиран обхват на детекция Sa: 5.6 mm
Начин на монтаж: Flush
Тип на свързване: Male connector M12, 4-pin
Превключващ изход: PNP
Превключващ изход – подробности: PNP
Изход Q Imp: Pulse output (pulse train corresponds to the activation rate)
Изход Q: Output type (dependant on the adjusted threshold)
Функция на изхода: NO
Схема на свързване: DC 4-wire
Диапазон на скоростта, настройваем чрез два прага: 6 ... 12,000 pulses/min
Диапазон на ускорението, настройваем: 0.1 ... 2 pulses/s²
Времезакъснение, настройваемо: Mode 0: No start-up delay, Mode 1: 0...254 s, configurable, Mode 2: When reaching the upper threshold
Степен на защита: IP67
Специални характеристики: Speed monitor
Комплект на доставката: Mounting nut, brass, nickel-plated (2x)

Захранващо напрежение: 10 V DC ... 30 V DC
Пулсации: ≤ 10 %
Пад на напрежението: ≤ 2.5 V
Хистерезис: 5 % ... 15 %
Възпроизводимост: ≤ 2 %
Температурен дрейф (на Sr): ± 10 %
Електромагнитна съвместимост (EMC): According to EN 60947-5-2
Продължителен ток Ia: ≤ 100 mA
Защита от късо съединение: ✔
Защита от импулс при включване: ✔
Устойчивост на удар и вибрации: 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
Индикатор за състоянието QImp: LED, yellow
Индикатор за състоянието Q: LED, blue
Работна температура на околната среда: –25 °C ... +75 °C
Материал на корпуса: Brass, nickel-plated
Материал на активната повърхност: Plastic, LCP
Дължина на корпуса: 69 mm
Дължина на резбата: 52 mm
Момент на затягане, макс.: ≤ 40 Nm
Минимално време за реакция: Mode speed monitoring 50 ms; Mode acceleration monitoring 1 sec

Комуникационен интерфейс: IO-Link V1.0
Комуникационен интерфейс – подробности: COM2 (38,4 kBaud)
Време на цикъла: 5 ms
Дължина на процесните данни: 16 Bit
Структура на процесните данни: 14 bit measured value; 1 bit pulse output; 1 bit switching output
Фабрична настройка: Operating mode: acceleration monitoring; Upper/lower threshold speed: 200/300 pulses/min; Threshold acceleration: 1 pulse/sec²; Start-up delay mode: time delay; Time delay: 5 sec
