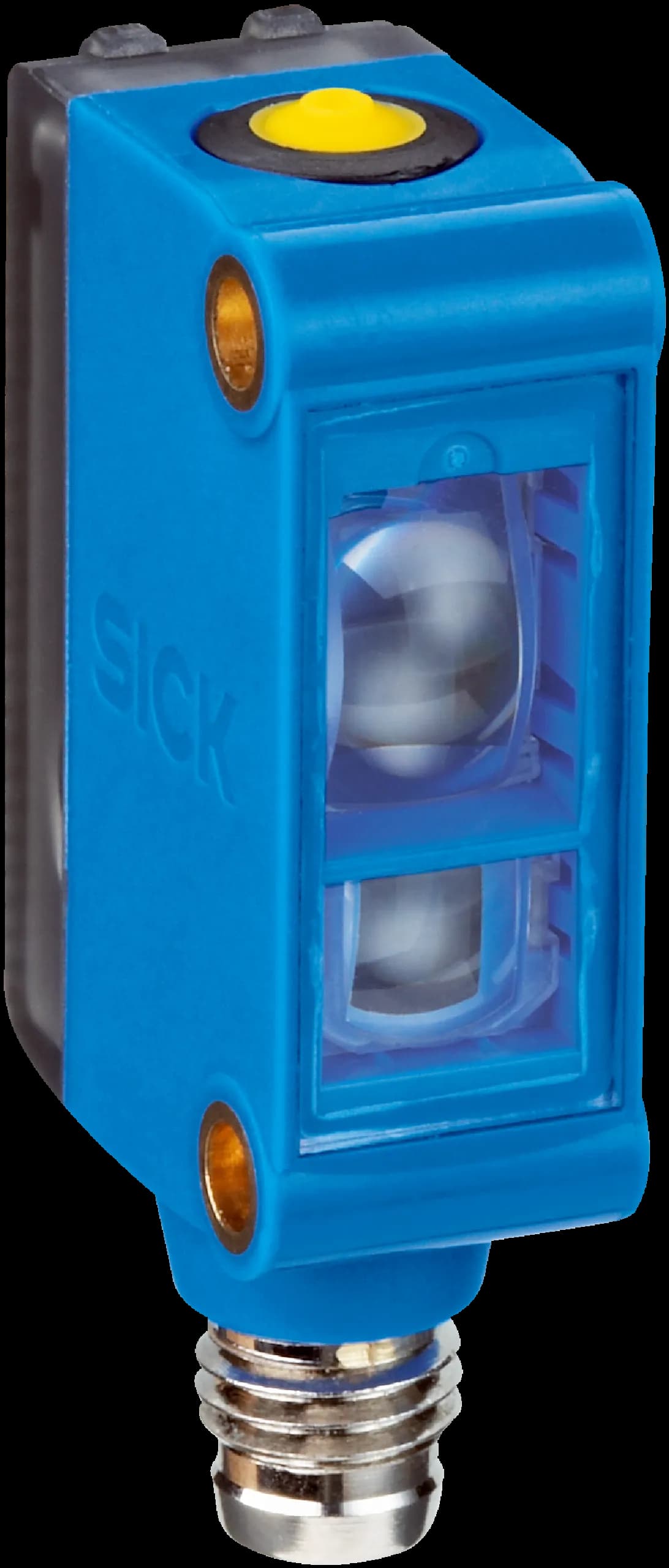

KTM-WN117A1P

Производител: SICK#1061787

Характеристики

Конструкция на корпуса: Small
Размери (Ш×В×Д): 12 mm x 31.5 mm x 21 mm
Светлинен източник: LED, RGB
Излъчване на светлината: Long side of housing
Размер на светлинното петно: 1.6 mm x 9.5 mm
Посока на светлинното петно: Vertical
Приемни филтри: None
Дължина на вълната: 470 nm, 525 nm, 625 nm
Разстояние на детекция: ≤ 12.5 mm
Толеранс на разстоянието на детекция: ± 3 mm
Дисплей: LED indicator green: power on; LED indicator, yellow: Status switching output Q
Настройка: Cable, IO-Link, Teach-in button
Режим на обучение (Teach-in): 2-point teach-in static/dynamic + proximity to mark

IO-Link: ✔ , V1.1
Скорост на предаване на данни: 38,4 kbit/s (COM2)
Време на цикъла: 2.3 ms
Дължина на процесните данни: 16 Bit
Структура на процесните данни A: Bit 0 ... 2 = Emission Color; Bit 3 … 12 = Measurment Value RGB; Bit 13 … 15 = empty
Структура на процесните данни B: Bit 0 = switching signal QL1; Bit 1 … 10 = Measurment Value Emission Color; Bit 11 ... 15 = empty
Структура на процесните данни C: Bit 0 = switching signal QL1; Bit 1 = Quality of Run Alarm; Bit 2 = Teach successful; Bit 3 = Teach busy; Bit 4 ... 15 = empty
Цифров изход: Q1, Q2
Брой: 2

Захранващо напрежение: 12 V DC ... 24 V DC
Пулсации: ≤ 5 Vpp
Консумиран ток: < 50 mA
Честота на превключване: 15 kHz
Време за реакция: 32 µs
Джитер: 15 µs
Превключващ изход: NPN
Превключващ изход (напрежение): NPN: HIGH = approx. UV / LOW ≤ 2 V
Режим на превключване: Light/dark switching
Изходен ток Imax.: 50 mA
Време на задържане (ET): 28 ms, non-volatile memory
Времезакъснение: Switch-off delay, 520 ms (via IO-Link)
Клас на защита: III
Защита на веригата: UV connections, reverse polarity protected; Output Q short-circuit protected; Interference pulse suppression
BN 1: + (L+)
WH 2: Q
BU 3: - (M)
BK 4: Q/C
