Характеристики
- Продукти по задачи
- Identifying - 1D code
- Обхваната ширина на конвейера
- 800 mm
- Фокус
- Auto focus
- MTBF
- 100,000 h
- MTTR
- 5 min
- Тип конвейер
- Belt conveyor; Tilt-tray sorter; Roller conveyor; Cross-belt sorter; Pallet
- Подаване и извеждане на обектите
- Automatic
- Обхваната страна на обекта
- Single side reading
Механика/електроника
- Размери, система (Д×Ш×В)
- 1,100 mm x 1,280 mm x 1,745 mm
- Модули за свързване
- CDM420-0007
- Огледален модул
- ✔
Работни характеристики
- Типове кодове
- 1D
- Скорост на транспортиране
- 0 m/s ... 0.5 m/s, Depending on code height
- Минимално разстояние до обекта
- 50 mm
- Брой кодове за интервал на четене
- 1 ... 50
- Ширина на модула
- 0.4 mm ... 1.2 mm
- Разделителна способност на 1D кода
- 0.4 mm ... 1.2 mm
Интерфейси
- Тип
- RS-232, RS-422/-485, PROFIBUS, PROFINET
- Функция
- Data interface (read result output); Service interface
- Скорост на предаване на данни
- Host: 300 baud ... 500 kBaud, AUX: 57.6 kBaud fixed
- Протокол
- TCP/IP
- Брой
- 1, 1, 2, 1
- Забележка
- Depending on the cloning plug used, Optional over external fieldbus module (CDF)
- Светлинни индикатори
- 6, LEDs, Ready, Result, laser, Data, CAN, LNK TX, bar graph display of percentage read rates (10 LEDs)
Условия на околната среда
- Работна температура на околната среда
- 0 °C ... +40 °C
- Температура на околната среда, съхранение
- –20 °C ... +70 °C
Общи бележки
- Комплект на доставката

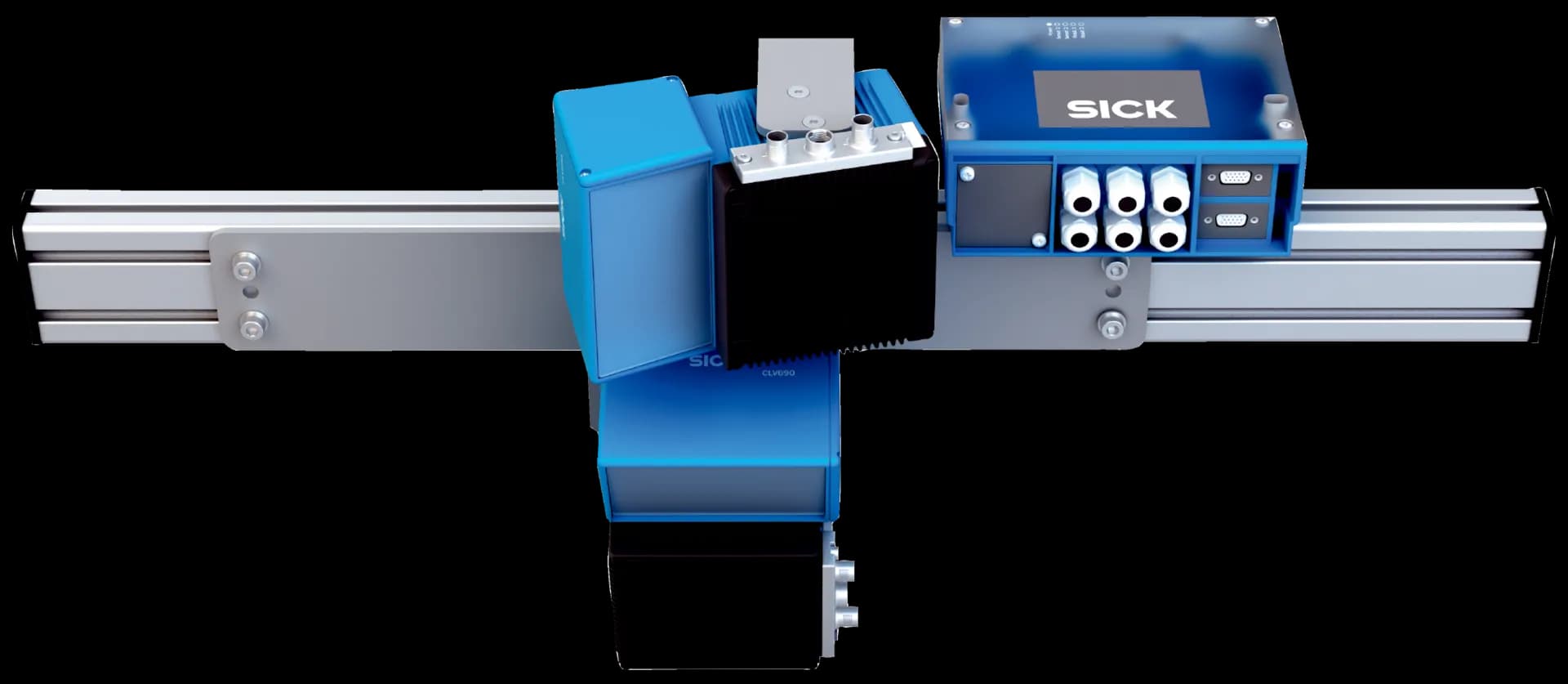

- Barcode scanner CLV691 with oscillating mirror (2x); Cloning plug for barcode scanner CLV690 (2x); Bracket for bar code scanner (2x); Photoelectric sensor (2x); Connection module CDM420-0007 (1x); Connection cable for barcode scanner to connection module (2 x)
- Клас на лазера
- 2 (IEC 60825-1:2014); 1 (IEC 60825-1:2014)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- China RoHS
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 27280190
- ECLASS 6.0
- 27280190
- ECLASS 7.0
- 27280190
- ECLASS 8.0
- 27280190
- ECLASS 9.0
- 27280190
- ECLASS 10.0
- 27280190
- ECLASS 11.0
- 27280190
- ECLASS 12.0
- 27280190
- ECLASS 13.0
- 27280190
- ECLASS 14.0
- 27280190
- ECLASS 15.0
- 27280190
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002550
- ETIM 8.0
- EC002550
- ETIM 9.0
- EC002550
- ETIM 10.0
- EC002550
- UNSPSC 091201.0
- 43211701
- UNSPSC 100501.0
- 43211701
- UNSPSC 111201.0
- 43211701
- UNSPSC 120901.0
- 43211701
- UNSPSC 131201.0
- 43211701
- UNSPSC 140801.0
- 43211701
- UNSPSC 151101.0
- 43211701
- UNSPSC 160901.0
- 43211701
- UNSPSC 171001.0
- 43211701
- UNSPSC 180801.0
- 43211701
- UNSPSC 190501.0
- 43211701
- UNSPSC 200601.0
- 43211701
- UNSPSC 210901.0
- 43211701
- UNSPSC 220601.0
- 43211701
- UNSPSC 230701.0
- 43211701
- UNSPSC 240301.0
- 43211701
- UNSPSC 250901.0
- 43211701
- UNSPSC 260801.0
- 43211701
