Характеристики
- Версия на продукта

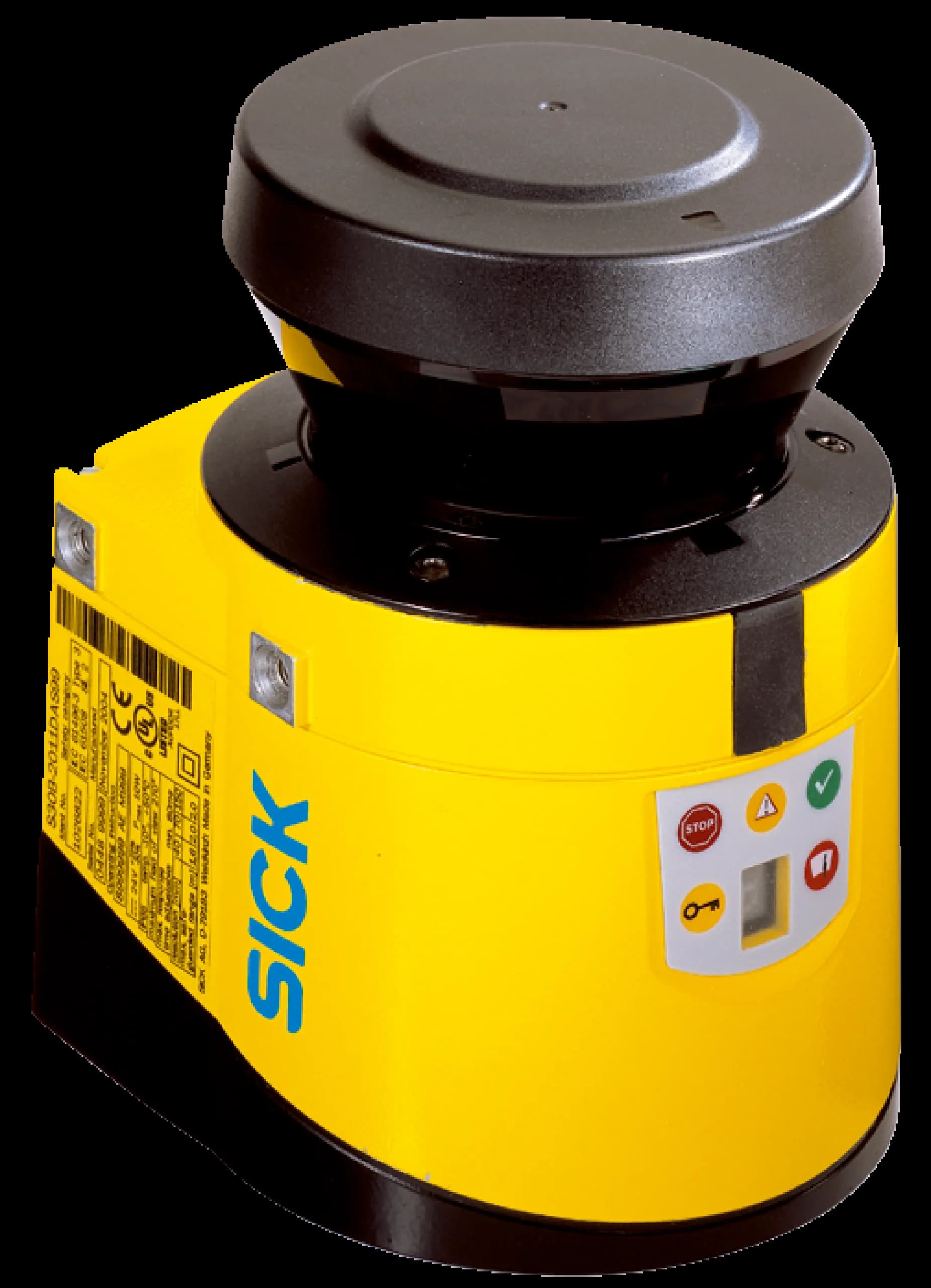

- S300 Standard
- Модел
- Sensor without system plug
- Приложение
- Indoor
- Обхват на защитното поле
- 2 m
- Обхват на предупредителното поле
- 8 m (at 15 % reflectivity)
- Обхват на измерване на разстоянието
- 30 m
- Тип на набора от полета
- Triple field sets
- Брой набори от полета
- 1
- Брой полета
- 3
- Брой случаи на наблюдение
- 1
- Ъгъл на сканиране
- 270°
- Разделителна способност (конфигурируема)
- 30 mm, 40 mm, 50 mm, 70 mm
- Ъглова разделителна способност
- 0.5°
- Време за реакция
- 80 ms
- Добавка към защитното поле
- 100 mm
- Брой многократни отчитания
- 2 ... 16, configurable
- Закъснение на автоматичното нулиране
- 2 s ... 60 s, configurable
Параметри, свързани с безопасността
- Тип
- Type 3 (IEC 61496)
- Ниво на интегритет на безопасността (SIL)
- SIL 2 (IEC 61508)
- Категория
- Category 3 (EN ISO 13849)
- Ниво на изпълнение (PL)
- PL d (EN ISO 13849)
- Средна вероятност за опасен отказ на час (PFHD)
- 8.0 x 10⁻⁸
- Време на мисията (TM)
- 20 years (EN ISO 13849)
- Безопасно състояние при повреда
- At least one OSSD is in the OFF state.
Функции
- Блокировка на повторното пускане
- ✔
- Контрол на външни устройства (EDM)
- ✔
- Многократно отчитане
- ✔
- Контур като референция
- ✔
- Вградена конфигурационна памет
- ✔
- Извеждане на измерените данни
- Via RS-422
- Безопасна комуникация с устройства на SICK чрез EFI
- ✔
Интерфейси
- Тип на свързване
- System plug with or without connecting cable
- Универсални I/O
- 5
- Контрол на външни устройства (EDM)
- 1
- Нулиране/рестарт
- 1
- Режим на готовност
- 1
- Двойки OSSD
- 1
- Изходи за диагностика на приложението
- 3
- Начин на конфигуриране
- PC with CDS (Configuration and Diagnostic Software)
- Интерфейс за конфигуриране и диагностика
- RS-232
- Скорост на предаване
- 38.4 kBaud
- Интерфейс за данни
- RS-422
- Скорост на предаване
- ≤ 500 kBaud
- Скорост на предаване
- ≤ 500 kBaud
- Дължина на кабела
- ≤ 50 m
- Сечение на проводника
- 0.22 mm²
Електроника
- Клас на защита
- II (EN 50178, EN 60950)
- Захранващо напрежение Vs
- 24 V DC (16.8 V DC ... 30 V DC)
- Консумирана мощност
- 0.33 A ; 1.7 A
- Изходни сигнални превключващи устройства (OSSD)
- 2 x 250 mA
- Изходи за диагностика на приложението
- 3 x 100 mA
Механика
- Размери (Ш×В×Д)
- 102 mm x 152 mm x 106 mm
- Тегло
- 1.2 kg
- Материал на корпуса
- Aluminum die cast
- Цвят на корпуса
- RAL 1021 (yellow)
- Материал на капака на оптиката
- Polycarbonate
- Обработка на повърхността на капака на оптиката
- Outside with scratch-resistant coating
Условия на околната среда
- Степен на защита
- IP65 (EN 60529)
- Работна температура на околната среда
- –10 °C ... +50 °C
- Температура на съхранение
- –25 °C ... +50 °C
- Устойчивост на вибрации
- IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
- Клас
- 5M1 (IEC 60721-3-5)
- Устойчивост на удар
- IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-5, IEC 61496-3
- Клас
- 5M1 (IEC 60721-3-5)
- Многократни удари
- 50 m/s², 11 ms
Друга информация
- Вид светлина
- Pulsed laser diode
- Дължина на вълната
- 905 nm
- Откриваем коефициент на отражение (ремисия)
- 1.8 % ... > 1,000 %, reflectors
- Клас на лазера
- 1 (21 CFR 1040.10 and 1040.11, IEC 60825-1)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат cULus
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
