Характеристики
- Принцип на действие

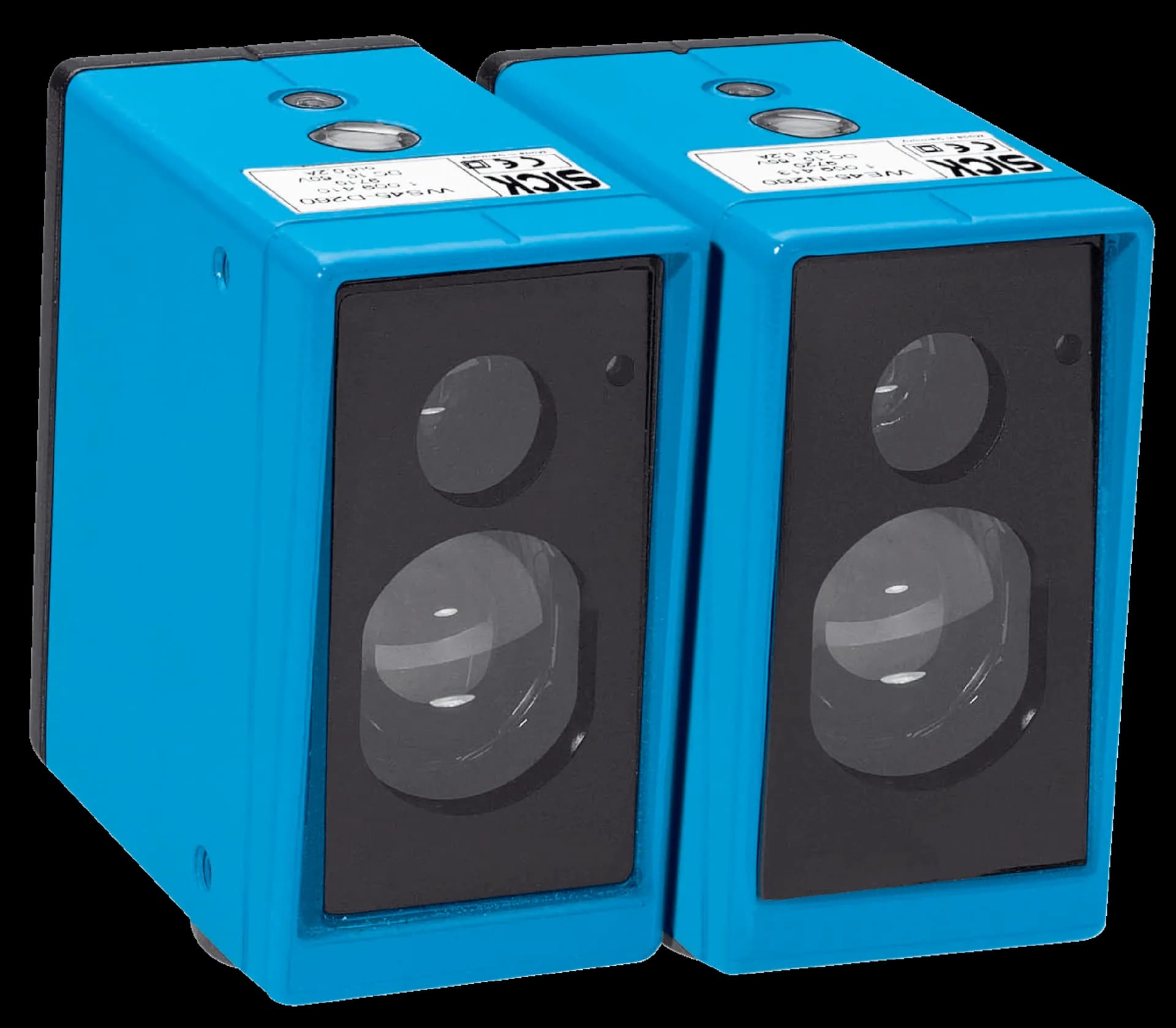

- Through-beam photoelectric sensor
- Размери (Ш×В×Д)
- 60 mm x 105 mm x 105 mm
- Конструкция на корпуса (излъчване на светлината)
- Rectangular
- Обхват на детекция, макс.
- 0 m ... 350 m
- Обхват на детекция
- 0 m ... 300 m
- Фокус
- Approx. 0.9°
- Вид светлина
- Infrared light
- Светлинен източник
- LED
- Размер на светлинното петно (разстояние)
- Ø 4.5 m (300 m)
- Ъгъл на разсейване
- Approx. 0.9°
- Настройка
- Potentiometer
- Специални характеристики
- Front screen heating, dynamic, in conjunction with glass front screen
Механика/електроника
- Захранващо напрежение UB
- 10 V DC ... 60 V DC
- Пулсации
- pp
- Консумирана мощност, предавател
- 250 mA
- Консумирана мощност, приемник
- 250 mA
- Превключващ изход
- NPN
- Функция на изхода
- Complementary
- Режим на превключване
- Light/dark switching
- Изходен ток Imax.
- ≤ 200 mA
- Време за реакция
- ≤ 500 µs
- Честота на превключване
- 1,000 Hz
- Времеви функции
- Switch-on delay; Off delay; ON and OFF delay
- Време на закъснение
- Adjustable via time delay selector switch, 0.5 s, 0.015 s ... 12 s, 0.3 s
- Тип на свързване
- Terminal connection with PG13,5, 6-pin
- Защита на веригата
- A ; C ; D
- Клас на защита
- I
- Тегло
- 1,600 g
- Подгряване на предното стъкло
- ✔
- Изход за аларма
- 100 mA
- Материал на корпуса
- Metal
- Степен на защита
- IP67
- Тестов вход за изключване на предавателя
- TE to VS
- Работна температура на околната среда
- –25 °C ... +55 °C
- Температура на околната среда, съхранение
- –40 °C ... +70 °C
- Артикулен номер на отделните компоненти
- 1009723 WE45-N250 1009731 WS45-D250
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 243 years
- Среден диагностичен обхват (DCavg)
- 0 %
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат за фотобиологична безопасност (DIN EN 62471)
- ✔
Класификации
- ECLASS 5.1.4
- 27270903
- ECLASS 6.0
- 27270903
- ECLASS 7.0
- 27270903
- ECLASS 8.0
- 27270903
- ECLASS 9.0
- 27270903
- ECLASS 10.0
- 27270903
- ECLASS 11.0
- 27270903
- ECLASS 12.0
- 27270903
- ECLASS 13.0
- 27270903
- ECLASS 14.0
- 27270903
- ECLASS 15.0
- 27270903
- ETIM 6.0
- EC002719
- ETIM 7.0
- EC002719
- ETIM 8.0
- EC002719
- ETIM 9.0
- EC002719
- ETIM 10.0
- EC002719
- UNSPSC 091201.0
- 32151804
- UNSPSC 100501.0
- 32151804
- UNSPSC 111201.0
- 32151804
- UNSPSC 120901.0
- 32151804
- UNSPSC 131201.0
- 32151804
- UNSPSC 140801.0
- 32151804
- UNSPSC 151101.0
- 32151804
- UNSPSC 160901.0
- 32151804
- UNSPSC 171001.0
- 32151804
- UNSPSC 180801.0
- 32151804
- UNSPSC 190501.0
- 32151804
- UNSPSC 200601.0
- 32151804
- UNSPSC 210901.0
- 32151804
- UNSPSC 220601.0
- 32151804
- UNSPSC 230701.0
- 32151804
- UNSPSC 240301.0
- 32151804
- UNSPSC 250901.0
- 32151804
- UNSPSC 260801.0
- 32151804
