Модел
- Модел на продукта

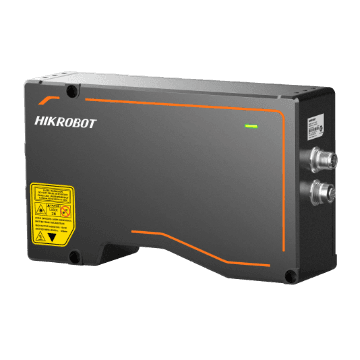

- MV-DP3580-01P
- Тип
- MV-DP3580-01P(O-STD)
Работни характеристики
- Точки данни/профил
- 3200
- Референтно разстояние
- 585 mm
- Обхват на измерване (ос Z)
- 580 mm
- Обхват на измерване (ос X)
- 165 mm @ near field of view 306 mm @ reference distance 447 mm @ far field of view
- Разделителна способност (ос Z)
- 12.07 μm to 102.94 μm
- Повторяемост (ос Z)*
- 4.47 μm @ data that sensor tests gauge block on optical platform
- Линейност по ос Z (±% от обхвата на измерване)
- 0.01
- Интервал на профилните данни
- 50.1 μm to 146.8 μm
- Честота на сканиране
- 1.3 kHz (within max. measurement range), max. 19 kHz (in ROI mode)
- Изходни данни
- Depth image, profile data, brightness image
- Режим на задействане
- Software trigger, hardware trigger (differential encoder)
- Клас на лазерна безопасност
- Class 3B
- Дължина на вълната
- 405 nm
Електрически характеристики
- Интерфейс за данни
- Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
- Цифрови I/O
- 12-pin M12 interface provides power and I/O, including differential input × 3 (Line 0/3/6), differential output × 1 (Line 1), and RS-232 × 1
- Захранване
- 24 VDC
- Консумирана мощност
- Typ. 13.8 W @ 24 VDC
Механични характеристики
- Габаритни размери
- 210.5 mm × 125.5 mm × 59 mm (8.3" × 4.9" × 2.3")
- Тегло
- Approx. 1550 g (3.4 lb.)
- Степен на защита (IP)
- IP67
- Температура
- Working temperature: 0 °C to 45 °C (32 °F to 113 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 20% RH to 85% RH (no condensation)
Общи данни
- Клиентски софтуер
- 3DMVS, VM3D, or third-party 3D software
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11 (8 GB memory and above, and i5 CPU recommended)
Основни характеристики
- Built-in high-accuracy algorithm and accuracy is up to submicron level.
- Adopts high frame rate chip with 46.7 kHz scan frame rate.
- Supports multiple exposure modes with good robustness.
- Adopts multiple-frame integration technology to provide complete profiles.
- Provides multiple filter modes with stable data.
- Supports ROI selection and auto setting for easier operation.
