Модел
- Модел на продукта

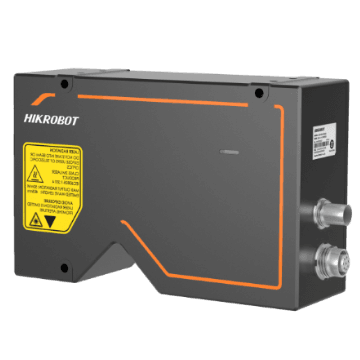

- MV-DP2050-01P V2.0
- Тип
- MV-DP2050-01P V2.0
Работни характеристики
- Точки данни/профил
- 3200
- Референтно разстояние
- 47 mm
- Обхват на измерване (ос Z)
- 6 mm
- Обхват на измерване (ос X)
- 30.5 mm @ near field of view 31.5 mm @ reference distance 32.5 mm @ far field of view
- Разделителна способност (ос Z)
- 1.58 μm to 1.74 μm
- Повторяемост (ос Z)*
- 0.41 μm @ data that sensor tests gauge block on optical platform
- Линейност по ос Z (±% от обхвата на измерване)
- 0.01
- Интервал на профилните данни
- 9.9 μm to 10.4 μm
- Честота на сканиране
- 3.3 kHz to 23.9 kHz (high frame rate mode)
- Изходни данни
- Original image, profile data, depth image, brightness image
- Режим на задействане
- Software trigger, hardware trigger (differential encoder)
- Клас на лазерна безопасност
- Class 3R
- Дължина на вълната на лазера
- 405 nm
Електрически характеристики
- Интерфейс за данни
- Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
- Цифрови I/O
- 12-pin M12 interface provides power and I/O, including opto-isolated input × 2 (Line 0/9), differential input × 2 (Line 3/6), and differential output × 1 (Line 1)
- Захранване
- 24 VDC
- Консумирана мощност
- Typ. 15.2 W @ 24 VDC
Механични характеристики
- Габаритни размери
- 155.5 mm × 101 mm × 53.5 mm (6.1" × 4.0" × 2.1")
- Тегло
- Approx. 992 g (2.2 lb.)
- Степен на защита (IP)
- IP67
- Температура
- Working temperature: 0 °C to 45 °C (32 °F to 113 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 20% RH to 85% RH (no condensation)
Общи данни
- Клиентски софтуер
- 3DMVS, VM3D, or third-party software
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11 (8 GB memory and above, and i5 CPU recommended)
Основни характеристики
- Built-in high-accuracy algorithm and accuracy is up to submicron level.
- Adopts high frame rate chip with a maximum scan frame rate of 23.9 kHz.
- Supports multiple exposure modes with good robustness.
- Adopts multiple-frame integration technology to provide complete profiles.
- Provides multiple filter modes with stable data.
- Supports ROI selection and auto setting for easier operation.
